Détails sur le produit:
|
| Nom du modèle: | OM2 câble à fibre de 3,0 mm, orange | Connecteur à fibres: | SC à ST |
|---|---|---|---|
| Noyau de fibre: | Mode multiples | Couleur: | Orange, sur mesure |
| Diamètre du câble: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Vêtements à manches: | Pvc |
| Type de connecteur: | À deux étages | Longueur (m): | 10m |
| Mettre en évidence: | Câble de correction de fibre d'OM2 3.0mm,Câble duplex de correction de fibre multimode,corde de correction optique de fibre de 3M ST/SC |
||

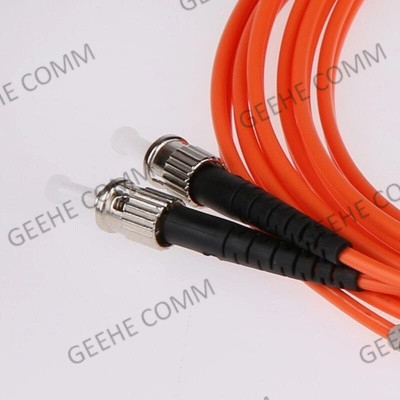

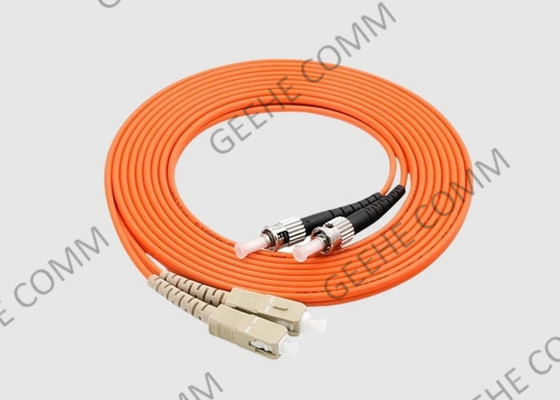

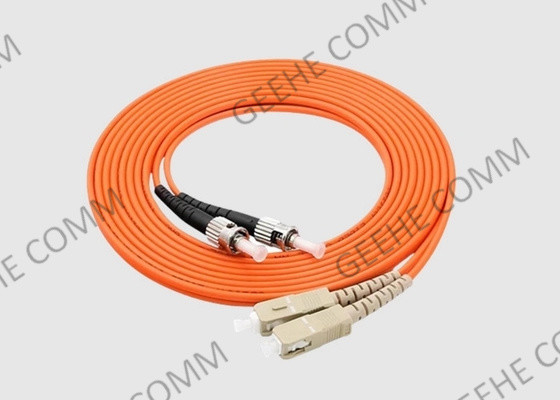

3M ST/SC Duplex Multimode 50/125 OM2 câble à fibre de 3,0 mm, orange
1- Introduction de base:
50/125 OM2 Multimode fibre est conçu et créé pour Ethernet rapide, Fiber Channel, Gigabit Ethernet vitesses, centre de données, OM2 héritage, réseaux locaux, SAN, backbone, riser,et les applications horizontales.
Les câbles de patch en fibre OM2 fonctionnent dans un spectre de température recommandé: (-4°F à +158°F) et ont un rayon de courbure d'installation MIN de 5,00 cm et un rayon de courbure à long terme MIN de 3,00 cm.
OM2 50/125 Les câbles multi-mode à fibre réduisent le processus d'installation et minimisent le coût total de l'installation, en raison de la fonctionnalité de plug-and-play intrinsèque de la fibre pré-terminée.
Le connecteur ST est équipé d'une monture à baïonnette environnante avec ferrule en céramique.
2. ST à SC avantages et caractéristiques du cordon de patch:
• Conçu pour prendre en charge les applications Ethernet gigabit, fibre optique, Infiniband, ATM et protocole Internet
• Les câbles à CMP plénier traversent les murs et les plafonds avec un espace d'air plénier
• procédé de moulage par injection breveté pour une plus grande durabilité
• Inspecté optiquement et testé pour la perte d'insertion
• Conception de la veste à l'épreuve de la traction, résistante aux interférences électriques
• Connecteurs colorés pour une durabilité facile à identifier
3Applications du câble à fibre optique:
Systèmes de communication par fibre optique, vidéo, LAN, CATV
Réseau d'accès optique
Transmission de données par fibre optique
Centres de données
Réseau de zone locale
Équipement d'essai
4Paramètre de spécification et de technologie
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC,LC/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 55 | ||||
| Min.Perte de rendement(APC)(dB) | 65 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres de maïs | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5.SC Spécification du connecteur et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 ans |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6Comment choisir les cordons de patch en fibre?
1) Mode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2) Nombre de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3) Choisissez le type de veste de câble approprié (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
7Je vous en prie.
