Détails sur le produit:
|
| Nom du modèle: | OM1 câble de patch en fibre optique en PVC de 2,0 mm | Connecteur à fibres: | SC à ST |
|---|---|---|---|
| Noyau de fibre: | Mode multiples | Couleur: | Orange, sur mesure |
| Diamètre du câble: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Vêtements à manches: | Pvc |
| Type de connecteur: | À deux étages | Longueur (m): | 10M |
| Mettre en évidence: | Câble optique de correction de fibre de PVC OM1,Câble optique de correction de fibre multimode,Corde de correction optique de fibre de duplex de RoHS |
||

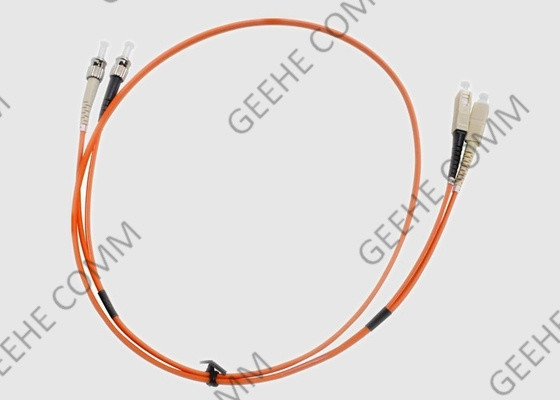

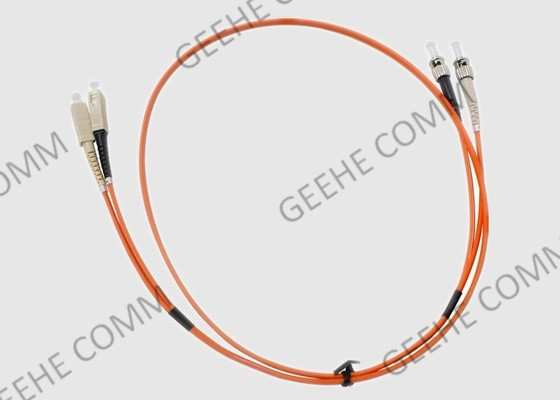

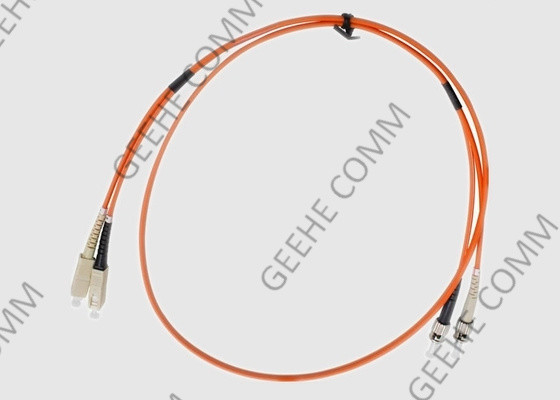

Le câble de patch en fibre optique de 2,0 mm en PVC OM1 à mode multiple duplex SC à ST
1- Introduction de base:
Le câble à patch multimode utilise un câble à fibre optique de 62,5/125 μm avec deux connecteurs SC à une extrémité et deux connecteurs ST à l'autre.SC sont des connecteurs carrés push-pull et utilisés avec des dispositifs tels que des panneaux de fibreLes connecteurs ST ont des barils métalliques qui se tordent sur ou d'un récipient ST, également connu sous le nom de "baïonnette".
Le type de polissage est PC (Physical Contact) pour un contact et des performances excellents.
2. Bénéfices et caractéristiques du cordon de patch:
3Applications du câble à fibre optique:
Systèmes de communication par fibre optique, vidéo, LAN, CATV
Réseau d'accès optique
Transmission de données par fibre optique
Centres de données
Réseau de zone locale
Équipement d'essai
4. Spécification et paramètre technologique
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC,LC/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 55 | ||||
| Min.Perte de rendement(APC)(dB) | 65 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres de maïs | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5.SC Spécification du connecteur et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 ans |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6Comment choisir les cordons de patch en fibre?
1) Mode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2) Nombre de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3) Choisissez le bon type de veste de câble (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
