Détails sur le produit:
|

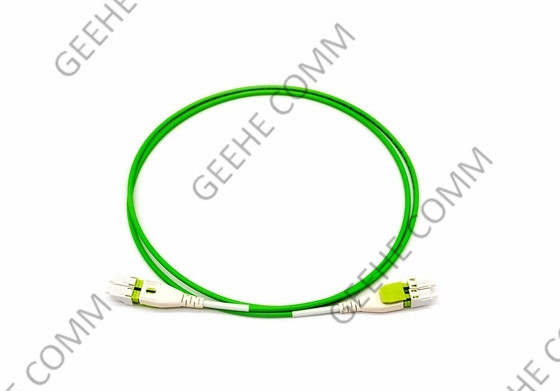

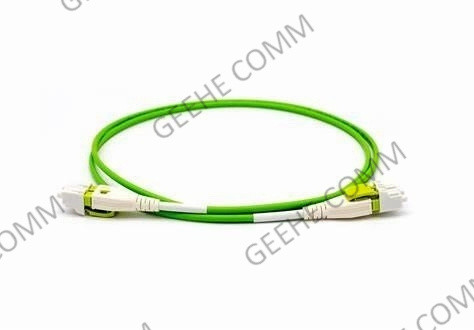

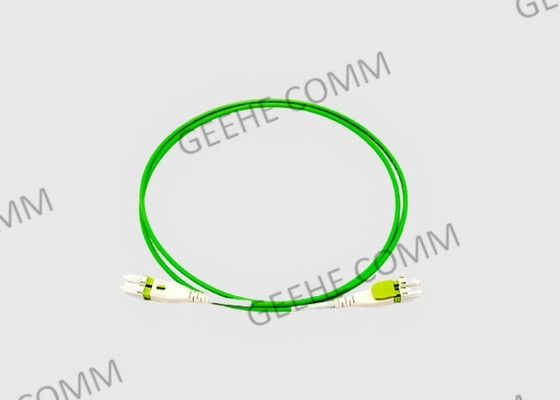

| Nom du modèle: | LC/LC Uniboot 50 microns OM4 câble à fibres | Nombre de fibres: | À deux étages |
|---|---|---|---|
| Type de fibre: | OM4 à plusieurs modes de fonctionnement | Matériau de la gaine: | Canalisation verticale d'OFNR |
| Des connecteurs: | LC au LC | Longueur du câble: | 0.5m/1m/1.5m ou adapté aux besoins du client |
| Endface du connecteur: | PC/UPC/APC | Diamètre du câble: | 0.9/2.0/3.0/4.8/7. Je vous en prie.0 |
| Couleur des fibres: | Jaune/orange/Aqua/rouge customerized | Cycle d'impact: | 1500 |
| Mettre en évidence: | Corde de correction optique de fibre de LC/LC Uniboot,Corde de correction optique de la fibre multimode OM4,Corde de correction duplex de fibre d'OM3 millimètre |
||
1- Introduction de base:
marché du câble à fibre optique, également connu sous le nom de câble à fibre optique, jumper de fibre ou câbles à fibre,c'est un câble de fibre optique est un câble de fibre optique plaqué à chaque extrémité avec des connecteurs qui lui permettent d'être rapidement et facilement connecté à CATV, un commutateur optique ou un autre équipement de télécommunication.C'est ce qu'on appelle un câblage de type interconnexion.L'adoption rapide des fibres optiques dans diverses industries telles que les centres de données est le principal facteur qui stimule la croissance du marché des câbles à patch en fibre optique.
Nous offrons une gamme de patchcords et pigtails standard. Ceux-ci utilisent des connecteurs de câble de patch en fibre optique commun et de fibre optique, y compris 9/125 OS1 (OS2) Singlemode, 50/125 OM2,3 et 4 Multimode,et 62.5/125 OM1 Multimode et sont disponibles en 1,2,3Des configurations de 5 et 10 m pour répondre à la plupart des besoins d'installation.
2. Bénéfices et caractéristiques du cordon de patch:
3Applications du câble à fibre optique:
4.
4. Spécification et paramètre technologique
| Paramètres | Valeur | ||||
| Type de connecteur | Les États membres doivent fournir aux autorités compétentes les informations suivantes: LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550,980 ou 1060,850,780 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 55 | ||||
| Min.Perte de rendement(APC)(dB) | 65 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5. Spécification du connecteur LC&SC et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 ans |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6. Informations sur les commandes de cordons de patch LC:
| OFC | - Une X. | - XX | - XX | - XX | - Une X. | - Une X. |
| S: Simplex D: Duplex |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4: autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode fibre | Type de connecteur | Type de connecteur | Diamètre du câble | Type de bride | Longueur de la fibre |
* EX: OFC-D-LA-LA-09-0-1.0
7Comment choisir des cordons de patch en fibre?
1)Mode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2)Nombre de fils de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3) Choisissez le type de veste de câble approprié (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4) Type de connecteur: LC, SC, ST ou autres
Il existe de nombreux types de connecteurs utilisés dans les câbles à fibres, tels que les LC, SC, ST, MTP ou MPO énumérés dans cet article.Il y a une dernière conception de connecteur appelé connecteur MDC, ce qui permet la plus haute densité de connecteurs possible en offrant un avantage 3X par rapport à un connecteur LC standard.Donc vous feriez mieux d'affirmer le type d'interface des appareils que vous utilisez la première fois.
5) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
8Les services de l'usine:
Un service OEM de haut niveau pour les marques.
