Détails sur le produit:
|
| Nom modèle: | La correction optique de fibre câble FC à FC | Connecteur: | FC à FC |
|---|---|---|---|
| Type de fibre: | SM/MM/OM3,9/125μm | Compte de fibre: | 2 noyaux |
| Diamètre de câble: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Gaine externe: | PVC LSZH OFNR OFNP |
| Couleur de câble: | Auqa, jaune, etc. orange. | Longueur de câble: | 1M, 2M, 3M, 5M ou selon la demande de client |
| Service: | OEM&ODM | Échantillons: | libre |
| Mettre en évidence: | corde de correction optique de fibre de 2M FC To FC,Corde de correction optique de fibre de veste de LZSH,fc duplex de 2m à la corde de correction de fc |
||

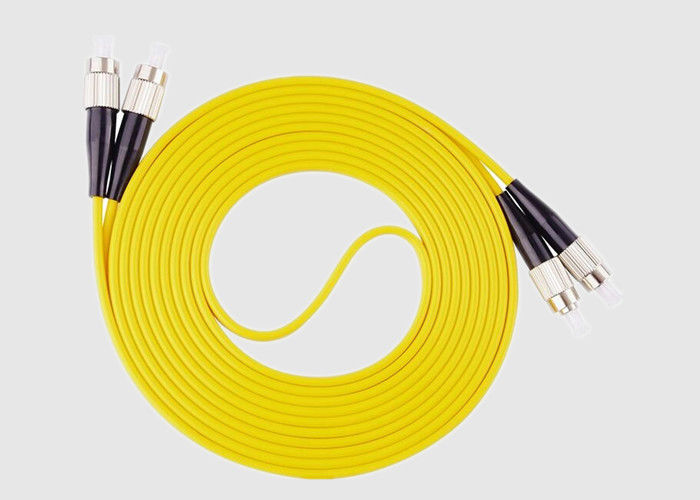

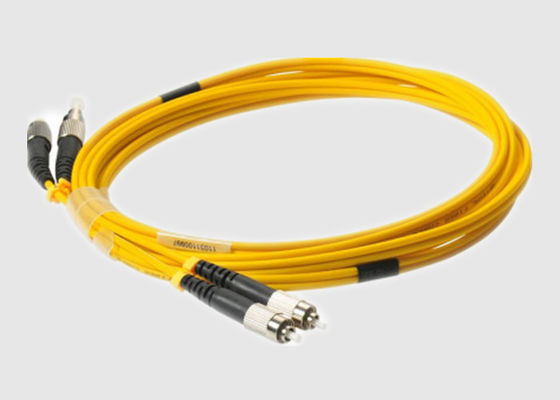

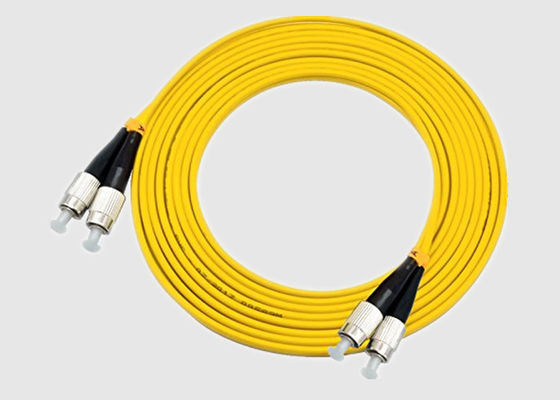

Le duplex 2M Fiber Optic Patch de veste de la perte de rendement élevé LZSH câble FC à FC
1. Introduction de base :
La corde de correction à plusieurs modes de fonctionnement de FC/UPC-FC/UPC a l'insertion 100%, la perte de retour, le visage d'extrémité, et l'inspection d'interférence.
Les connecteurs de fibre aux deux extrémités contiennent les lignes fibreoptiques de connexion sont les cordes de correction optiques de fibre, et les têtes aux deux extrémités de la corde de correction optique de fibre peuvent être identiques ou différent, qui font la variété optique de corde de fibre a varié. Mais le mode de l'en-tête doit être le même, tel qu'unimodal à unimodal, à plusieurs modes de fonctionnement à plusieurs modes de fonctionnement.
Les câbles de correction de fibre de FC sont très utilisés dans le chemin optique, avec les metalheads et l'olive en céramique. Ils ont la bonne stabilité et les périodes que l'on peut brancher plus élevées que les têtes en plastique. le diamètre de câble de 0.9/1.8/2.0/2.8/3.0mm peut être choisi.
2. Avantage et caractéristiques de corde de correction :
3. Applications optiques de corde de correction de fibre :
4. Paramètre de Specification&Technology
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC, LC/UPC | ||||
| Longueur d'onde centrale (nanomètre) | 1310 ou 1550 | ||||
| Perte de Max.Insertion (DB) | 0,3 | ||||
| Rapport de Min.Extinction (DB) | 23 | ||||
| Perte de Min.Return (UPC) (DB) | 50 | ||||
| Perte de Min.Return (RPA) (DB) | 60 | ||||
| Orientation principale | Axe lent | ||||
| Alignement d'axe (degrés) | ±3 | ||||
| Température de fonctionnement (℃) | -20~+70 | ||||
| Température de stockage (℃) | -40~+85 | ||||
| Type de fibre | P.M. Panda Fiber | ||||
* pour le dispositif avec connector.IL est 0.3dB plus haut, RL est 5dB s'abaisse, ER est 2dB inférieur.
* la clé de connecteur de défaut est alignée sur l'axe lent.
5. LC au paramètre de technologie de Specification& de connecteur de FC :
| Paramètre | Unité | Indexez | |||
| Type de Fin-visage | PC | UPC | RPA | ||
| L'IL | DB | SM : ≤0.3; Millimètre ≤0.1 | |||
| Répétabilité | DB | ≤0.1 | |||
| interchangeabilité | DB | ≤0.2 | |||
| RL | SM | DB | ≥50 | ≥50 | ≥50 |
| Millimètre | DB | ≥36(sans connecteur de RPA) | |||
| Périodes de accouplement | >1000 | ||||
| Température de fonctionnement | ℃ | -40~ +80 | |||
* EX : OFC-D-LA-LA-09-0-1.0
6. L'information de commande de connecteur de FC :
| OFC | - X | - XX | - XX | - XX | - X | - X |
| S : Simplex D : Duplex |
Fa : FC/APC FC : FC/UPC Point de gel : FC/PC |
Fa : LC/APC FC : LC/UPC Point de gel : LC/PC |
09:0.9mm 20:2.0mm 30:3.0mm | 0 : G652D 1 : 2h50 de G657A/125 3:62.5/125 4 : d'autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode de fibre | Type de connecteur | Type de connecteur | Diamètre de câble | Type de bride | Longueur de fibre |
* EX : OFC-S-FA-FC-09-1-0.5
7. Type polonais abréviations :
Note : Le type polonais affecte la quantité de réflexion arrière, également connue sous le nom de réflectivité.
PC - Contact physique. Poli pour créer un léger dôme à l'extrémité de l'olive qui aide à maximiser le signal étant transmis.
UPC - Contact ultra physique. Un polissage plus étendu que le type de PC, une plus grande forme de dôme est créé que d'autres aides pour maximiser le signal étant transmis.
RPA - Contact physique à angles. Poli sous un angle plutôt qu'une forme de dôme. C'est le type polonais le plus efficace.
