Détails sur le produit:
|
| Nom du modèle: | 2.0 mm câble à fibre optique | Matériau de la gaine: | PVC LSZH |
|---|---|---|---|
| Longueur du câble: | 1m ou sur mesure | Nombre de fibres: | 2 |
| Résistance à la traction (N): | ≥55 | Diamètre du câble: | 0.9mm, 1.6mm, 2mm ou 3mm |
| Couleur: | jaune | Matériau de la veste: | PVC, canalisation verticale (OFNR), assemblée plénière (OFNP), LSZH |
| Mettre en évidence: | Câble optique duplex de correction de la fibre OS2,Câble optique 2.0mm de correction de fibre,Corde de correction optique de fibre 5M |
||

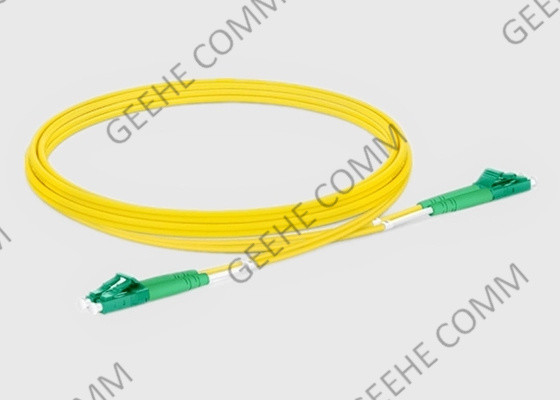

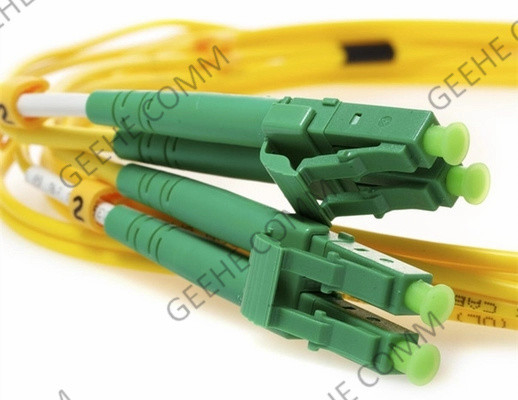

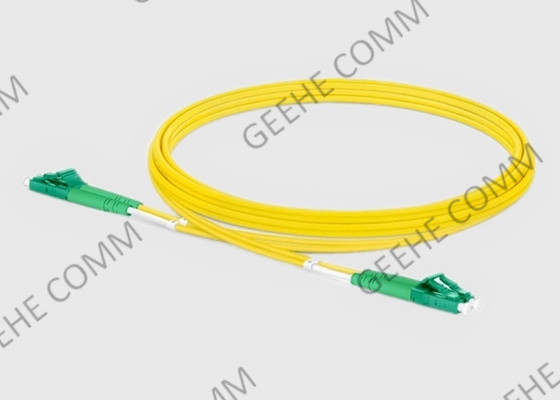

5M LC APC à LC APC Duplex OS2 Single Mode PVC 2,0 mm câble de patch en fibre optique
1- Introduction de base:
Les câbles à fibres optiques sont adaptés aux câbles jumpers des équipements, aux connexions croisées et aux connexions des zones de travail.Tous les câbles de patch sont fabriqués à l'aide de câbles de qualité Riser et sont testés en usine pour s'assurer que les performances répondent aux normes TelcordiaLes cordons de patch sont disponibles en mode multimode et en mode singlemode, en mode simple et en mode double.
Tous les jumpers sont fabriqués pour répondre ou dépasser les spécifications de Telcordia GR326-CORE Issue 4.
Ils sont testés pour une bonne clarté de face d'extrémité, une perte d'insertion, une perte de retour et une géométrie de face d'extrémité afin d'assurer des performances optiques optimales.
2. Les avantages et caractéristiques du câble de patch LC à LC:
3Applications du câble à fibre optique:
4. Spécification et paramètre technologique
| Paramètres | Valeur | ||||
| Type de connecteur | Les États membres doivent fournir aux autorités compétentes les informations suivantes: LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550,980 ou 1060,850,780 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 55 | ||||
| Min.Perte de rendement(APC)(dB) | 65 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5. Spécification du connecteur LC et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 ans |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6. Informations sur les commandes de cordons de patch LC:
| OFC | - Une X. | - XX | - XX | - XX | - Une X. | - Une X. |
| S: Simplex D: Duplex |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4: autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode fibre | Type de connecteur | Type de connecteur | Diamètre du câble | Type de bride | Longueur de la fibre |
* EX: OFC-D-LA-LA-09-0-1.0
7Comment choisir les cordons de patch en fibre?
1)Mode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2)Nombre de fils de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3) Choisissez le bon type de veste de câble (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4) Type de connecteur: LC, SC, ST ou autres
Il existe de nombreux types de connecteurs utilisés dans les câbles à fibres, tels que les LC, SC, ST, MTP ou MPO énumérés dans cet article.Il y a une dernière conception de connecteur appelé connecteur MDC, ce qui permet la plus haute densité de connecteurs possible en offrant un avantage 3X par rapport à un connecteur LC standard.Donc vous feriez mieux d'affirmer le type d'interface des appareils que vous utilisez la première fois.
5) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
8Les services de l'usine:
Un service OEM de haut niveau pour les marques.
