Détails sur le produit:
|
| Nom du modèle: | Jumper à fibre optique | Nombre de fibres: | Simplex |
|---|---|---|---|
| Type de fibre: | OM3 | Matériau de la gaine: | Canalisation verticale d'OFNR |
| Des connecteurs: | LC au LC | Longueur du câble: | 0.5m/1m/1.5m ou adapté aux besoins du client |
| Endface du connecteur: | PC/UPC/APC | Diamètre du câble: | 0.9/2.0/3.0/4.8/7. Je vous en prie.0 |
| Couleur des fibres: | Jaune/orange/Aqua/rouge customerized | Cycle d'impact: | 1500 |
| Mettre en évidence: | LC à la fibre Jumper Cable optique de LC,Fibre Jumper Cables du simplex 3.0mm LSZH,Simplex 3.0mm LC au pullover de fibre de LC |
||

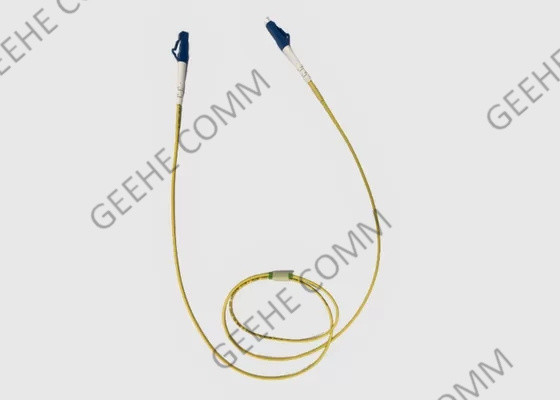

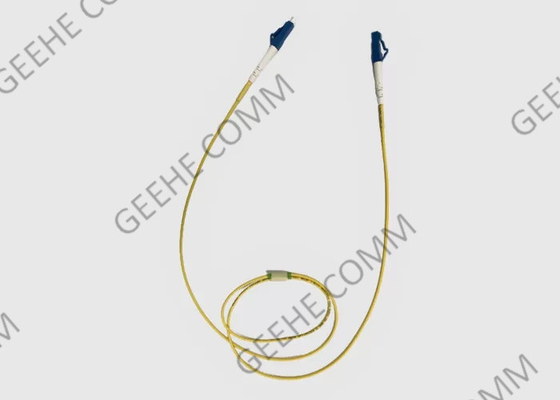

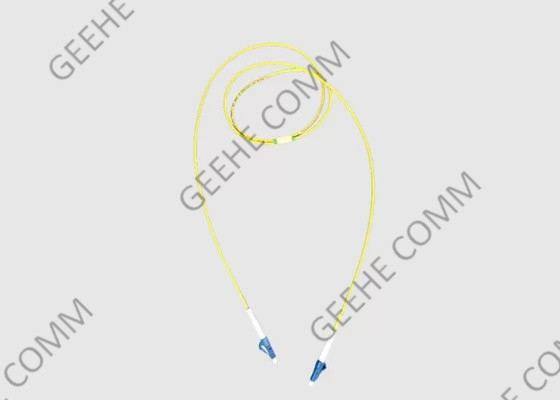

Le jumper à fibre optique 50/125 LC UPC-LC UPC OM3 Simplex 3.0mm LSZH
1- Le câble de fibre de patch Introduction de base:
Le saut à l'élastique en fibre optique LC-LC est un produit populaire avec une bande en acier inoxydable en spirale sur la fibre pour une excellente résistance à la torsion et à la compression.La coque extérieure robuste protège le câble dans l'espace du centre de donnéesIl est préférable de travailler à l'intérieur et dans des environnements difficiles.
Nos sauteurs en fibre optique sont conçus pour vous fournir tout ce dont vous avez besoin pour mettre en place votre réseau en fibre optique, des câbles, des panneaux de patch, des boîtes de terminaison, et des fournitures de nettoyage.Nos câbles à fibre optique sont disponibles avec des combinaisons de LCLes câbles OM3 et OM4 sont également proposés jusqu'à 30 mètres et OM4 jusqu'à 100 mètres.
2. Jumper à fibre optique avantages et caractéristiques:
3Applications pour les jumpers à fibre optique:
4. Spécification et paramètres technologiques
| Construction | |
| Nombre de fibres | 2- Ronde en fibres |
| Classement des câbles | Le Parlement européen L'alogène à faible teneur en fumée (LSZH) |
| Types de fibres | Mode unique: OS2 9/125um Multimode: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Types de connecteurs | Unité de démarrage LC duplex |
| Couleur de la veste | OS1/OS2: Jaune OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Verde chaux |
| Propriétés physiques | |
| Diamètre extérieur du câble (OD) | 2.0 mm |
| Radius de courbure (min) | 40 mm |
| Durabilité des connecteurs | 500 cycles |
| Radius de courbure (min) | 20 mm (40 mm) |
| Propriétés optiques | |
| Perte d'insertion du connecteur | MM: 0,15 dB max (IL optimisé) 0,10 dB max (IL ultra-faible) 0,25 dB max (IL optimisé) |
| SM: 0,25 dB max (IL optimisé) | |
| Perte de retour du connecteur | Le système de mesure de l'intensité de l'air doit être équipé d'un système de mesure de l'intensité de l'air et d'un système de mesure de l'air. |
| Propriétés environnementales | |
| Température de stockage et de transport | -40 °C à +70 °C |
| Température de fonctionnement et d'installation | -40 °C à +70 °C |
5. Informations sur les commandes
| Le code | Type de fibre | Type de câble | Matériau de la veste | Couleur | Longueur (m) | ||||
| P | 3 | OM3 | AR2 | Ronde de 2 mm | L | LSZH | Y | Jaune | 1 |
| 4 | OM4 | AX2 | Ronde de 2,4 mm | R | RNFO | Une | Les eaux | 2 | |
| 7 | G.657A1 | P | Le PNOF | E | Je suis Erika Violet. | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Informations relatives à la commande
| Extrémité du connecteur | Le mode | Configuration du câble | Couleur du câble | Diamètre du câble | Longueur du câble (m) | ||||
| LC à LC | 9 | Le système d'exploitation | D | À deux étages | Y | Jaune | 2.4 mm | 1 | |
| 7A1 | G.657A1 | RDC | Riseur double | Une | Les eaux | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Pénum double | P | Pourpre | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6. Options de connecteur de fibre disponibles
-- LC Options de saut à la fibre optique personnalisées incluent.
-- LC/PC (Contact physique) en polonais
-- Polissage LC/UPC (ultra-contact physique)
-- Polissage LC/APC (contact physique sous angle)
Pour les appareils de protection contre les émissions de gaz à effet de serre, la valeur de l'émission de gaz à effet de serre doit être supérieure ou égale à la valeur de l'émission de gaz à effet de serre.
Diamètre: 0,9 mm (900 μm), 1,6 mm, 1,8 mm, 2,0 mm et 3,0 mm
Couleurs de la veste: aquatique, orange, vert, rouge, bleu, gris, noir, jaune
LC Multimode 62,5/125 μm Fibre MMF (câble à fibre optique Corning)
LC Multimode 50/125μm MMF OM2 fibre (câble à fibre optique Corning)
LC Multimode 50/125μm MMF OM3 10 Gb fibre optimisée par laser (fibre Corning)
Les câbles LC Simplex ou LC Duplex sont également disponibles en couleurs optionnelles.
L'appareil doit être équipé d'un système de freinage à l'intérieur de l'appareil, qui peut être équipé d'un système de freinage à l'intérieur de l'appareil.
Le câble à fibre optique de Corning, ou Fibre One Fiber.
Appelez-nous aujourd'hui pour parler à l'un de nos vendeurs qualifiés pour vous aider à répondre à vos questions.
7- Comment choisir les cordons à fibres?
1) Mode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2) Nombre de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3. Choisissez le type de veste de câble approprié (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4Type de connecteur: LC, SC, ST ou autres
Il existe de nombreux types de connecteurs utilisés dans les câbles à fibres, tels que les LC, SC, ST, MTP ou MPO énumérés dans cet article.Il y a une dernière conception de connecteur appelé connecteur MDC, ce qui permet la plus haute densité de connecteurs possible en offrant un avantage 3X par rapport à un connecteur LC standard.Donc vous feriez mieux d'affirmer le type d'interface des appareils que vous utilisez la première fois.
5. Choisissez le bon type de polissage de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
8Atelier de cordons de fibres optiques
