Détails sur le produit:
|
| Nom du modèle: | Corde de correction optique de fibre E2000 | Diamètre de câble: | 1.8mm, 2.0mm, 3.0mm |
|---|---|---|---|
| Nombre de fibres: | 2 noyaux | Polissage: | UPC, RPA, PC |
| Matériau de la veste: | PVC/LSZH/OFNR | Longueur du câble: | 1M, 2M, 3M… adaptent aux besoins du client |
| Dimensions du câble: | 3.0 mm | Couleur de la veste: | jaune |
| Type de fibre: | 50/125 à plusieurs modes de fonctionnement | ||
| Mettre en évidence: | E2000 RPA à la corde optique de fibre de LC RPA,corde de correction optique de fibre de 2.0mm,9/125 corde de correction optique de la fibre OS2 |
||

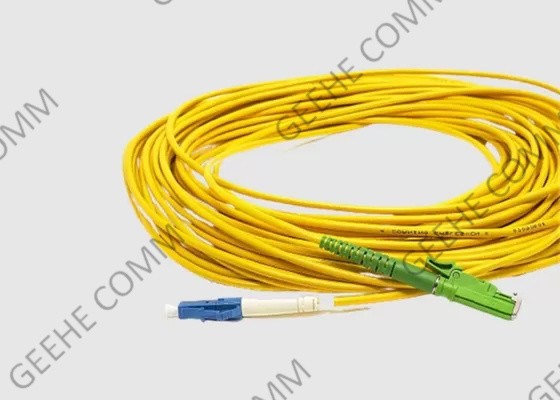

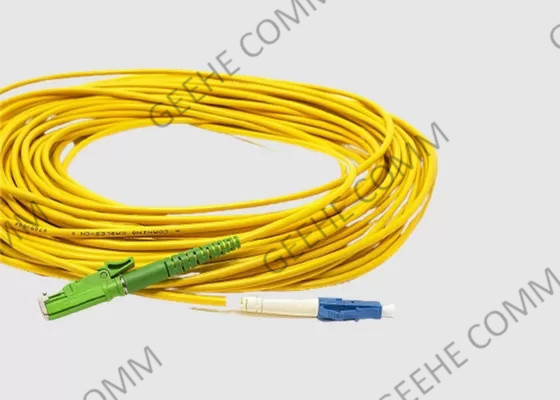

Le câble de patch à fibre optique E2000 APC - LC APC
1- Le câble de fibre de patch Introduction de base:
Objet optique passif - Les câbles de patch en fibre, également connus sous le nom de câbles de patch en fibre optique, jumpers en fibre ou câbles de patch en fibre, sont utilisés pour connecter directement un ordinateur ou un équipement.
Le câble Simplex SM 9/125μm 3,0 mm 10 m E2000/APC-LC/APC est un câble Simplex avec un connecteur E2000/APC d'un côté et un connecteur LC/APC de l'autre.Les connecteurs des deux côtés du cordon de patch, permettent de le connecter rapidement à un autre dispositif tel qu'un commutateur optique ou un autre dispositif de télécommunication/ordinateur.
2- Le câble de la fibre optique
3Application du câble de patch à fibre:
4. Spécification et paramètres technologiques
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC,LC/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 50 | ||||
| Min.Perte de rendement(APC)(dB) | 60 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5. Cordon de patch à fibre SC Spécification et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
*Ex:OFC-D-LA-LA-09-1-1.0
6.Informations sur les commandes:
7Je vous en prie.
