Détails sur le produit:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| Mettre en évidence: | 62.5/125 fibre Jumper Cable,OM1 fibre Jumper Cable,corde de correction duplex de 3m |
||

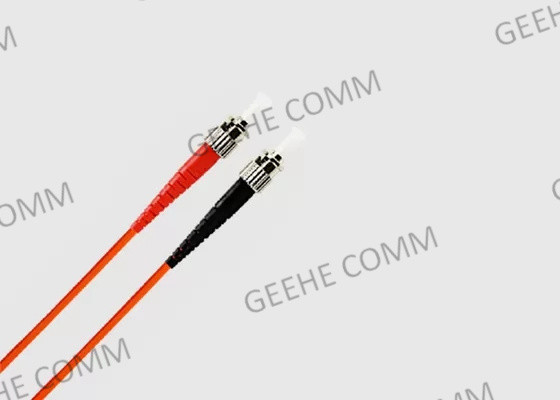

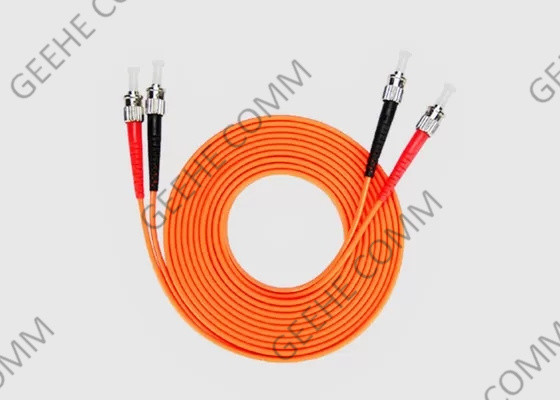

3 Meter Duplex 62.5/125 (OM1) câble de saut en fibre ST à ST
1- Introduction de base:
Le câble de fibre optique que vous choisissez peut affecter la vitesse de transmission des données d'un point à un autre.
Termination ST à ST de Geehe, ce câble à fibre optique de haute qualité est spécialement conçu pour les applications Ethernet, ATM et Ethernet gigabit rapides.Les petits connecteurs LC répondent au besoin d'une densité de port plus élevée à la fois dans la salle de télécommunications et dans la zone de travail et offrent deux fois la densité de port des connecteurs de fibre SC et ST traditionnelsLe connecteur LC avec sa conception de pinceau de verrouillage de style RJ est facile à engager et à débrancher et donne à chaque connexion une plus grande durabilité pour résister aux traits, aux contraintes, aux accrochages,et les impacts lors des installations et de l'entretien du câblageLe connecteur ST est équipé d'un système de verrouillage à la baïonnette.
2. Le câble de patch FC à FC avantages et caractéristiques:
3Applications du câble à fibre optique:
4. Spécification et paramètre technologique
| Paramètres | Valeur | ||||
| Type de connecteur | Les États membres doivent fournir des informations détaillées sur l'utilisation de ces produits. | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 50 | ||||
| Min.Perte de rendement(APC)(dB) | 60 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5. ST Spécification du connecteur et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6Notre service:
La sélection de votre câble de patch est importante pour le type de réseau de fibre optique sur lequel vous travaillez.Un autre facteur à prendre en considération est le type poli lors de l'utilisation de câbles mono-mode.
Bien que votre choix de câble de patch soit important, il ne s'agit que d'une seule partie du réseau à fibre optique parmi laquelle choisir.
8Comment choisir les cordons de patch en fibre?
1) LeMode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2) Nombre de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Le câble de patch en fibres duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex).
3) Type de couverture de câble droit (PVC/LSZH/OFNP/blindé)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4) Type de connecteur: LC, SC, ST ou autres
SC - un connecteur de style snap-in. Connu pour son excellente performance. Appelé connecteurs d'abonné, connecteurs carrés ou connecteurs standard.
ST - un connecteur de choix très populaire pour les réseaux multimodes.permettant une simple installation de mise en marche et d'arrêt.
FC - était à une époque le type de connecteur monomode le plus populaire, mais est maintenant généralement remplacé par des connecteurs SC et LC.ils utilisent un type d'accouplement à vis pour être utilisés dans des environnements à vibrations élevées et sont couramment utilisés pour les donnéescom, les télécommunications, les équipements de mesure et les lasers mono-mode.
LC - un petit connecteur de facteur de forme ∆ mesurant la moitié de la taille d'un connecteur SC. C'est un choix populaire pour les câbles monomode.ou Connecteurs locaux, ces connecteurs snap-in sont généralement utilisés pour les connexions à haute densité et sont compatibles avec les dispositifs plug-and-play tels que les modules SFP et les émetteurs-récepteurs XFP.
5) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
