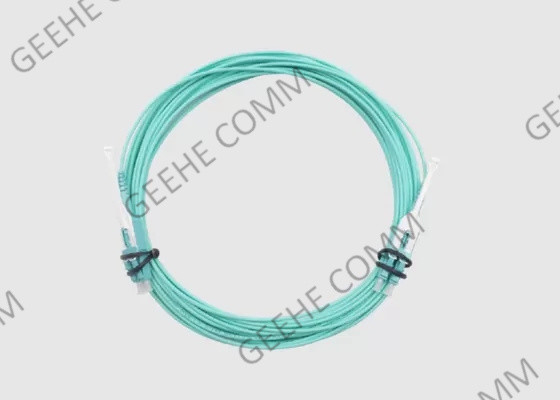

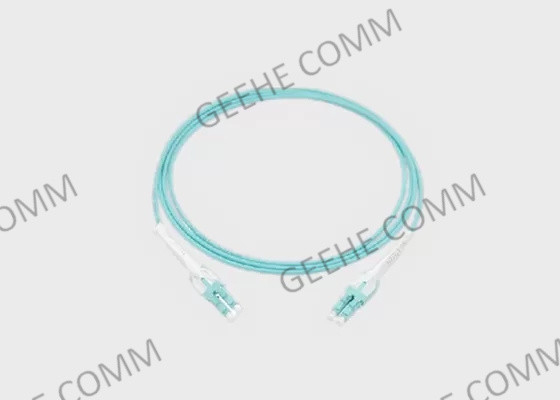

Étiquette 10Gb 40Gb OM3 LC de traction au câble duplex de correction de fibre de LC

Définition du câble de patch en fibre de fibre 10 Gb 40 Gb multimode OM3 Duplex LC à LC

1- Le câble de fibre de patch Introduction de base:

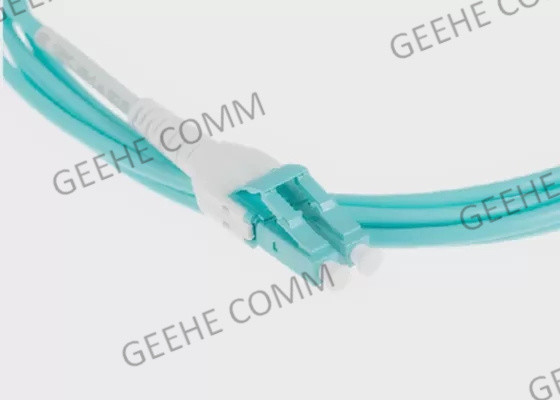

Duplex LC Uniboot connecteur Push-Pull vous donne la possibilité de changer la polarité avec facilité, il n'a pas non plus de pièces lâches qui pourraient être tombées ou perdues lors du changement de polarité avec facilité,Il n'y a pas non plus de pièces lâches qui pourraient tomber ou se perdre en changeant de polarité.Les câbles de patch en fibre optique LC Uniboot Push-Pull Duplex sont construits avec un 2.Cable unitaire rond de 2 fibres de 0 mm disponible en plénière (OFNP) ou en matériaux de veste à faible teneur en halogène zéro fumée (LSZH) pour répondre aux ordonnances localesEn utilisant le câble de 2,0 mm qui réduit le volume du câble de 50%, les câbles de patch à fibre optique LC Uniboot Push-pull sont idéaux pour réduire la congestion des câbles dans les champs de patch extrêmement denses.

Ces cordons de patch LC Uniboot sont disponibles enOM5+, OM4+, OM3 et OS2les types de fibres avec une perte d'insertion de haute performance essentielle pour les systèmes à grande vitesse actuels nécessitant une perte d'insertion de connecteur très faible.

2. Les avantages et les caractéristiques du câble de patch à fibre optique Uniboot:

• Pull Tab Design - permet au câble optique LC facilement branché à partir du connecteur SFP ou de l'adaptateur réseau
• Polarité Change Uniboot LC Connector -- avec ce changement de polarité Uniboot LC câbles optiques, vous pouvez changer la polarité facilement vous-même sans outils, seulement un couvercle de fibre, économiser plus d'espace
• Cable Ethernet LC de 10 m de long, 50/125 LSZH 2,0 mm OD Cable de patch de fibre, câbles optiques à fibre optique LC-LC OM3 MM Duplex
• Les cordons de patch utilisant la technologie Uniboot combinent modularité, flexibilité et facilité d'insertion et de retrait de connectivité
• Les connecteurs Uniboot disposent d'une polarité réglable par une rotation manuelle et indépendante de chaque corps de connecteur sans exposer les fibres
• La technologie Uniboot est dotée d'un mécanisme push-pull actionné en serrant la botte du connecteur
• Étendue réglable des connecteurs entre 5,25 et 6,25 mm

3. Applications du câble de patch Uniboot:

Uniboot Patch Cord a été conçu pour une utilisation dans les applications de centres de données à haute densité.Le diamètre réduit du câble améliore la gestion du câble en réduisant le volume total du câble sans réduire le nombre de fibresIl s'agit de la solution idéale pour améliorer l'accessibilité dans les systèmes de connexion croisée à haute densité.ce qui en fait un choix flexible pour n'importe quel réseau de fibre.

4. Spécification et paramètres technologiques

5. Informations sur les commandes

Informations sur les commandes héritées

6- Comment choisir les cordons à fibres?

1) Mode câble à fibre: mode unique ou multimode

Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.

2) Nombre de fibres: simple ou double

Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.

3) Type de connecteur: LC, SC, ST ou autres

Il existe de nombreux types de connecteurs utilisés dans les câbles à fibres, tels que les LC, SC, ST, MTP ou MPO énumérés dans cet article.Il y a une dernière conception de connecteur appelé connecteur MDC, ce qui permet la plus haute densité de connecteurs possible en offrant un avantage 3X par rapport à un connecteur LC standard.Donc vous feriez mieux d'affirmer le type d'interface des appareils que vous utilisez la première fois.

4) Choisir le bon type de câble (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.

5) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
