Détails sur le produit:
|
| Nom du modèle: | Pullover optique de fibre de ST-ST | Matériau de la gaine: | Canalisation verticale d'OFNR |
|---|---|---|---|
| Longueur du câble: | 5m ou Customerized | Mode de propagation: | Mode multi, mode unitaire |
| Résistance à la traction (N): | ≥55 | Diamètre du câble: | 0.9mm, 2mm ou 3mm |
| Connecteur: | St au St | Type de Fin-visage: | UPC, PC, RPA |
| Couleur de la veste: | Jaune ou Customerized | La norme: | Noyau de Telcordia GR-326- |
| Mettre en évidence: | St UPC au pullover optique de fibre de St UPC,St de mode unitaire au câble de fibre de St,Fibre Jumper Cable optique de ST-ST |
||

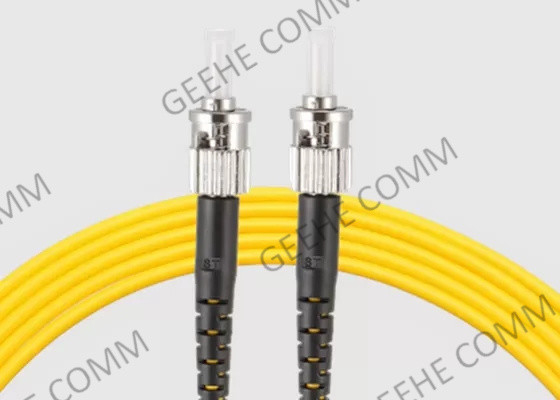

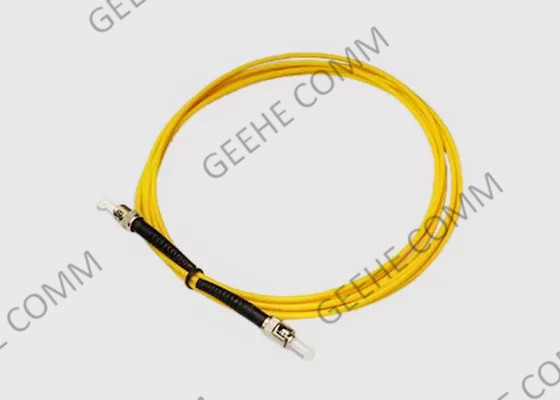

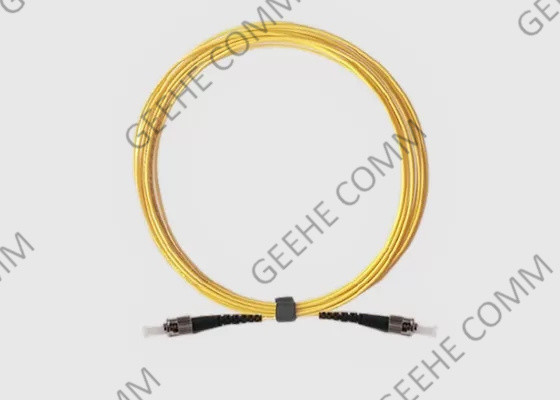

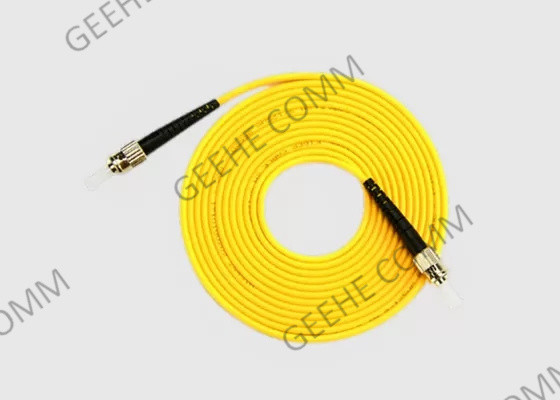

Cable à fibre optique à mode unique 62.5/125 ST-ST Jumper à fibre optique pour centre de données
1- Introduction de base:
Le câble de patch de fibre optique ST UPC à ST UPC est utilisé pour connecter un équipement à fibre optique à un équipement ou un panneau de patch à un équipement.Il est constitué d'un câble de patch terminé par des connecteurs à fibre optique ST aux deux extrémitésLes types simplex et duplex sont disponibles avec les types de fibres optiques singlemode et multimode pris en charge.
Les câbles à fibre de ST à STNous offrons des câbles de patch, des jumpers de fibre et des câbles de fibre jusqu'à 50 mètres de longueur.
2. ST à ST avantages et caractéristiques du cordon de patch:
1) échantillon gratuit de câble de patch en fibre optique ST/UPC
2) Tête de joint métallique, ferrule en céramique, ST-ST
3) Hauteur sphérique de la fibre: -90 nm, +50 nm
4) Surveillance et tests de qualité à 100%
5) GDurée de vie et échangeabilité
6) Différents types de connecteurs disponibles
7) Stabilité à haute température
8) Faible perte d'insertion et réflexion arrière
3Applications du câble à fibre optique:
1) Communications par fibre optique, vidéos, réseaux LAN, systèmes CATV
2) Équipement de réseau optique, équipement d'essai optique
3) Module Pigtails, Multimédia, Prémis
4) Installations de terminaison de périphériques actifs
4. Spécification et paramètre technologique
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC,LC/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 50 | ||||
| Min.Perte de rendement(APC)(dB) | 60 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5. ST Spécification du connecteur et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6Notre service:
La sélection de votre câble de patch est importante pour le type de réseau de fibre optique sur lequel vous travaillez.Un autre facteur à considérer est le type poli lors de l'utilisation de câbles monomode.
Bien que votre choix de câble de patch soit important, il ne s'agit que d'une seule partie du réseau à fibre optique parmi laquelle choisir.
7. Type de connecteur Abréviations:
SC - un connecteur de style snap-in. Connu pour ses excellentes performances. Appelé connecteurs abonnés, connecteurs carrés ou connecteurs standard.
ST - un connecteur de choix très populaire pour les réseaux multimodes.permettant une simple installation de mise en marche et d'arrêt.
FC - était à une époque le type de connecteur monomode le plus populaire, mais est maintenant généralement remplacé par des connecteurs SC et LC.ils utilisent un type d'accouplement à vis pour être utilisés dans des environnements à vibrations élevées et sont couramment utilisés pour les donnéescom, les télécommunications, les équipements de mesure et les lasers mono-mode.
LC - un petit connecteur à facteur de forme ∆ mesurant la moitié de la taille d'un connecteur SC. C'est un choix populaire pour les câbles monomode.ou Connecteurs locaux, ces connecteurs snap-in sont généralement utilisés pour les connexions à haute densité et sont compatibles avec les dispositifs plug-and-play tels que les modules SFP et les émetteurs-récepteurs XFP.
