Détails sur le produit:
|
| Nom du modèle: | 1M câble à fibre de connexion LC à SC | Matériau de la gaine: | PVC LSZH |
|---|---|---|---|
| Longueur du câble: | 1m ou sur mesure | Nombre de fibres: | 2 |
| Résistance à la traction (N): | ≥55 | Diamètre du câble: | 0.9mm, 2mm ou 3mm |
| Couleur: | Jaune | Matériau de la veste: | PVC, canalisation verticale (OFNR), assemblée plénière (OFNP), LSZH |
| Côté A - connecteur 1: | LC DUPLEX (homme) | Côté B - connecteur 1: | SC DUPLEX (homme) |
| Mettre en évidence: | Sc de 1m à la corde de correction de mode unitaire de LC,Sc de 1M Duplex à la corde de correction de fibre de LC,1m LC duplex à la corde de correction de fibre de Sc |
||

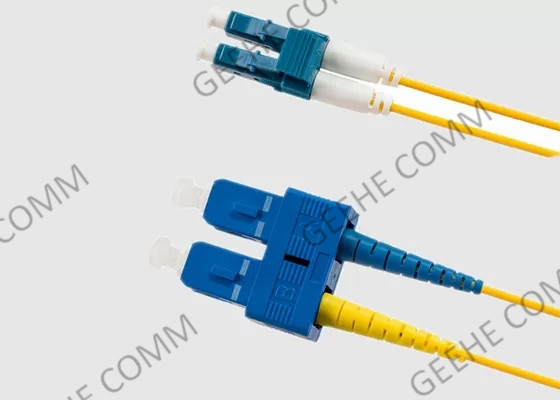

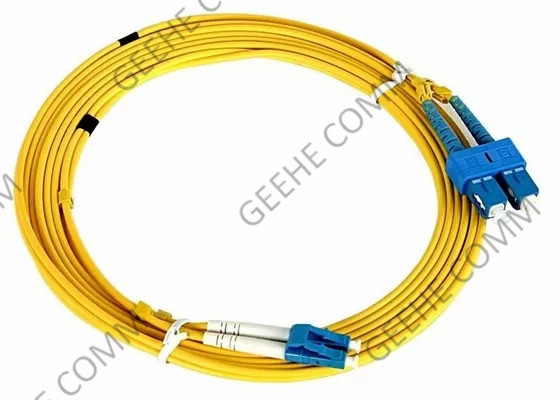

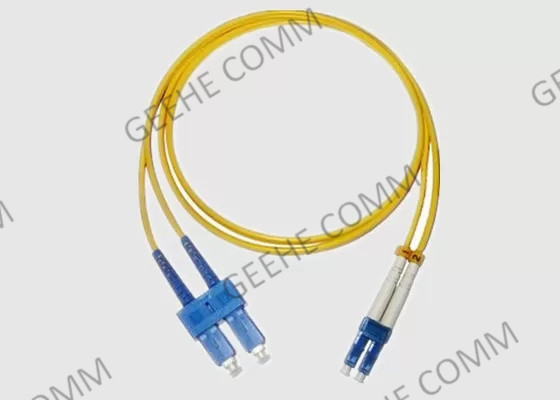

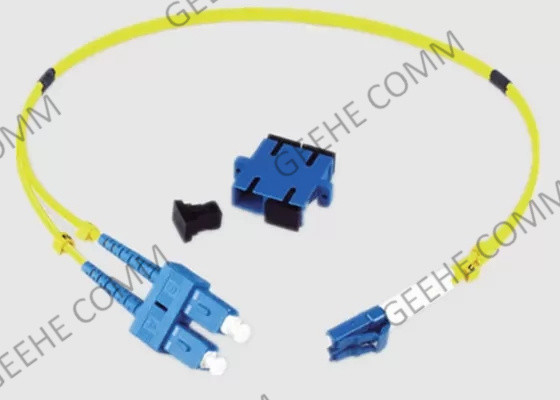

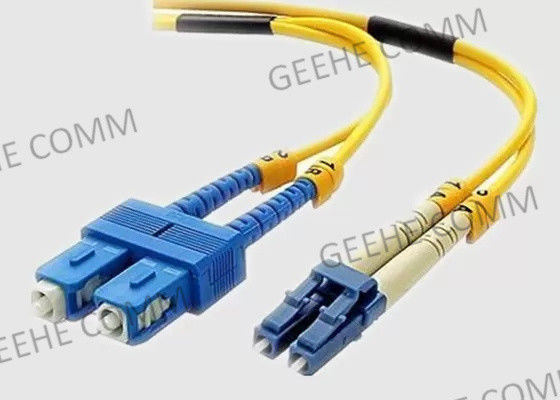

Garantie à vie Zipcord Riser Duplex Single Mode 1M câble à fibres LC à SC
1- Introduction de base:
Le câble de patch LC-SC à fibre optique en double mode de 1 mètre de Geehe est fabriqué à partir de fibres de cordon fermé.Rating OFNR. - Je ne sais pas.La fibre mono-mode duplex est le plus couramment utilisée dans les applications LAN.
Chaque câble à fibre de patch LC-SC mono-mode Duplex 9/125 (OS1) est testé individuellement et certifié dans les limites acceptables de perte d'insertion optique pour une compatibilité garantie et une fiabilité de 100%..
2. LC à SC avantages et caractéristiques du cordon de patch:
3Applications du câble à fibre optique:
Utilisation dans les applications Gigabit Ethernet et Fiber Channel solution idéale pour les applications de données nécessitant des systèmes à large bande de transmission de données à grande vitesse, amplificateurs optiques, amplificateur EDFA et Raman,Capteur de fibres, etc.
4. Spécification et paramètre technologique
| Paramètres | Valeur | ||||
| Type de connecteur | Les États membres doivent fournir aux autorités compétentes les informations suivantes: LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550,980 ou 1060,850,780 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 50 | ||||
| Min.Perte de rendement(APC)(dB) | 60 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5. Spécification du connecteur LC&SC et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 ans |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6. Informations sur les commandes de cordons de patch LC:
| OFC | - Une X. | - XX | - XX | - XX | - Une X. | - Une X. |
| S: Simplex D: Duplex |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4: autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode fibre | Type de connecteur | Type de connecteur | Diamètre du câble | Type de bride | Longueur de la fibre |
* EX: OFC-D-LA-LA-09-0-1.0
7Comment choisir les cordons de patch en fibre?
1)Mode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2)Nombre de fils de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3) Choisissez le type de veste de câble approprié (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4) Type de connecteur: LC, SC, ST ou autres
Il existe de nombreux types de connecteurs utilisés dans les câbles à fibres, tels que les LC, SC, ST, MTP ou MPO énumérés dans cet article.Il y a une dernière conception de connecteur appelé connecteur MDC, ce qui permet la plus haute densité de connecteurs possible en offrant un avantage 3X par rapport à un connecteur LC standard.Donc vous feriez mieux d'affirmer le type d'interface des appareils que vous utilisez la première fois.
5) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
8. Méthodes d'emballage
Cable à fibre double mono-mode de 1 mètre, LC/SC
