Détails sur le produit:
|
| Nom du modèle: | Corde de patch de fibre à mode unique LC à LC | Style du connecteur: | À deux étages |
|---|---|---|---|
| Diamètre du câble: | 2.0 mm | Des connecteurs: | LC au LC |
| Ferrule: | Zicronia | Radius de courbure: | 1.2′′ min |
| Veste de fibre: | LSZH,OFNR | Type polonais: | P.U.C. |
| Type de fibre: | Pour les appareils de type à commande numérique: | Cycle d'impact: | 1500 |
| Mettre en évidence: | OS2 LC au câble de fibre de mode unitaire de LC,OS2 LC au pullover de fibre de LC,OS2 LC à la corde de correction de fibre de LC |
||

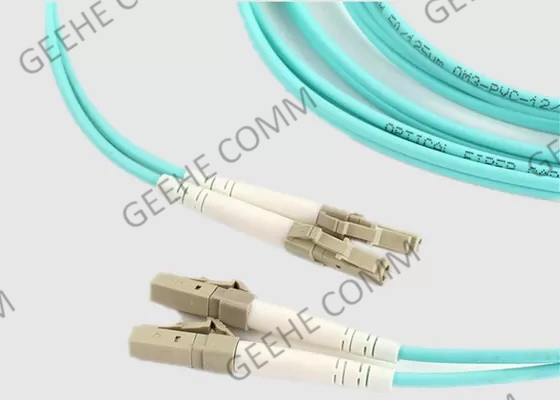

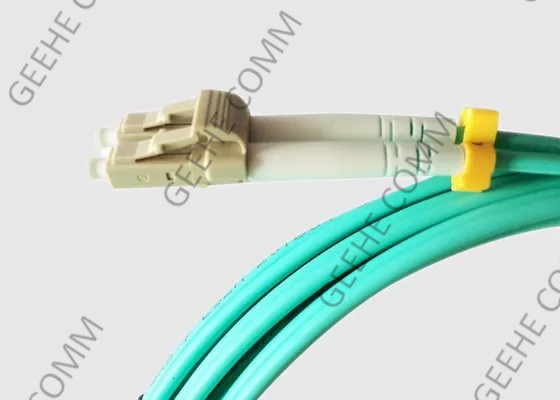

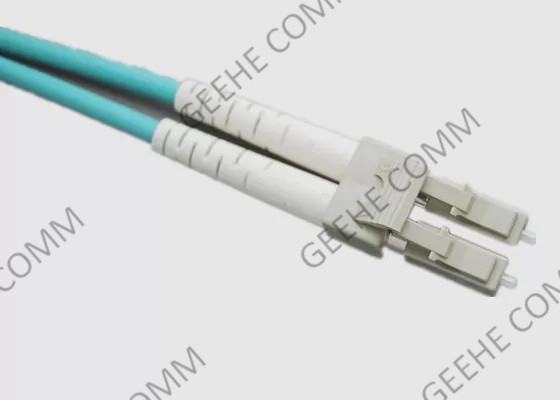

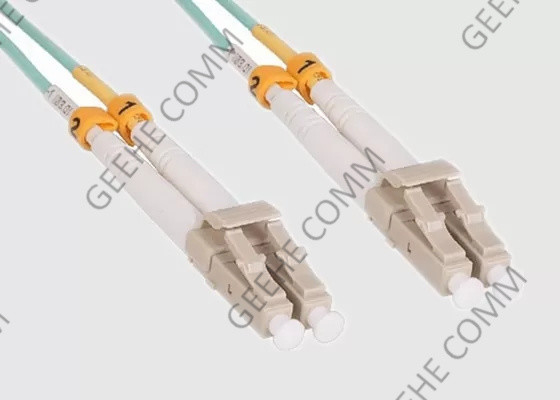

3M PVC (OFNR) Aqua Jacket OS2 Duplex Single-Mode Fiber Patch Cord LC à LC
1.Fibre patch cord Introduction de base:
Un câble de patch en fibre OS1 LC-LC de 3 mètres LSZH est conforme aux normes TIA/EIA 492AAAA et IEC60793-2-10 A1b et aux spécifications RoHS.
Les câbles à fibre double OS2 mono-mode LC à LC fonctionnent à -20 °C à +70 °C et ont un rayon de flexion d'installation minimum de 5,0 cm et un rayon de flexion à long terme minimum de 3 cm.
Les câbles de patch LC à LC sont couramment utilisés dans les applications passives (GPON, FTTX et LAN) - Les connecteurs duplex LC sont reliés par un clip en plastique, facile à retirer au cas où vous auriez besoin de séparer les connecteurs,Il existe de nombreux types de câbles et de connecteurs.
2. Cordes de patch de fibre optique LC à LC Avantages et caractéristiques:
-- Répond aux spécifications de Telecordia-GR-326-CORE
-- Faible perte d'insertion et réflexion ultra basse du dos
-- câbles à fibre, câble à fibre optique, SM & MM disponibles
-- Configurations standard et personnalisées
-- Service OEM avec 15 ans d'expérience, des échantillons gratuits sont disponibles
--100% d'insertion, de perte de retour, de fin de face et d'interférence
3.Applications de câbles à fibre optique:
-- Télécommunications
-- CATV
-- LAN et WAN
-- Réseau
-- haut débit
-- FTTP
4. Spécification et paramètres technologiques
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC,LC/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 50 | ||||
| Min.Perte de rendement(APC)(dB) | 60 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5. Cordon de patch en fibre LC à LC Spécification et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6.LC à LC Informations sur la commande du cordon de patch:
| OFC | - Une X. | - XX | - XX | - XX | - Une X. | - Une X. |
| S: Simplex D: Duplex |
L'équipement est fourni par les autorités compétentes de l'Union européenne. | Les États membres doivent fournir aux autorités compétentes les informations suivantes: | 09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4: autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode fibre | Type de connecteur | Type de connecteur | Diamètre du câble | Type de bride | Longueur de la fibre |
* EX:OFC-D-LA-LA-09-1-1.0
7Comment choisir les cordons de patch en fibre?
1) Mode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2) Nombre de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3) Choisissez le type de veste de câble approprié (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
8Pourquoi Geehe?
-- Les clients peuvent obtenir une qualité et des services satisfaisants avec des prix compétitifs et une livraison ponctuelle
-- Réponse rapide à toute question et enquête dans les plus brefs délais.
-- Produits directement de l'usine, votre coût réduit et votre temps économisé
-- Des échantillons gratuits et des plans de projet sont disponibles
-- 24 heures sur 24, 7 jours sur 7 en attente avec l'équipe après-vente
-- Les rapports d'analyse marketing peuvent être partagés
-15 ans d'expérience de coopération avec des marques renommées
-- Contrôle de la qualité à partir des matières premières et suivi de l'ensemble du processus de production
