Détails sur le produit:
|
| Nom du modèle: | Cordon de patch à fibres multimode | Connecteur à fibres: | SC à ST |
|---|---|---|---|
| Noyau de fibre: | Mode multi, mode unitaire | Couleur: | Orange, sur mesure |
| Diamètre du câble: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Vêtements à manches: | Résultats de l'évaluation |
| Type de fibre: | À deux étages | Longueur (m): | 3m |
| Mettre en évidence: | corde de correction de 2M Multimode Fiber Optic,corde de correction optique de fibre multimode de 0.9mm,câble de correction de fibre de Sc de St de 0.9mm |
||

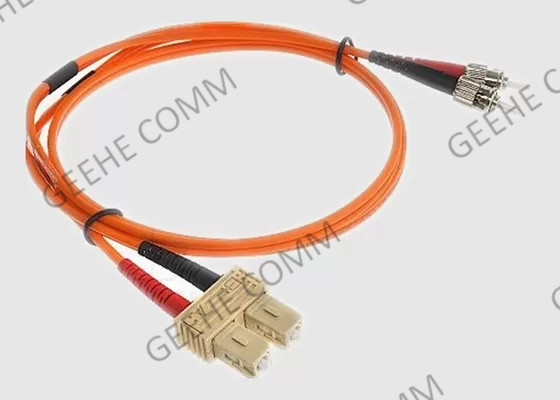

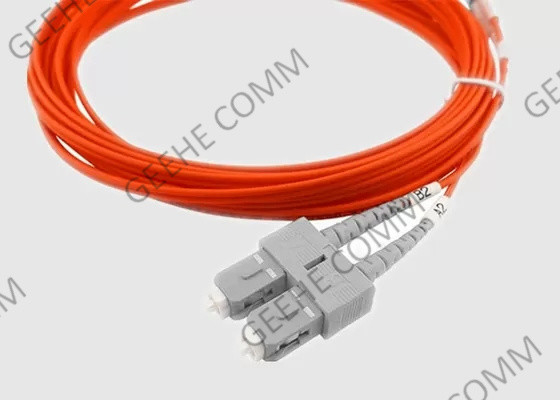

Retour élevé de 0,9 mm Riser Rated (OFNR) 2M Duplex SC à ST Multimode Fiber Patch Cord
1.Introduction de base:

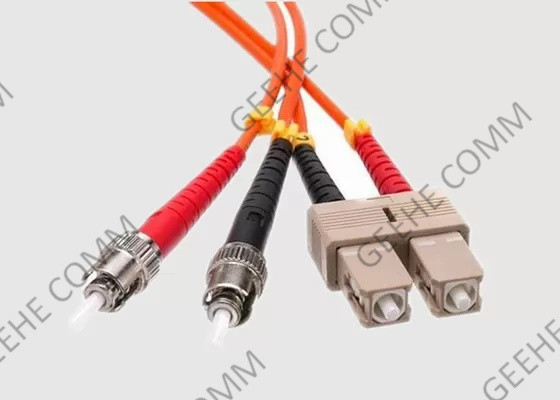

Le connecteur optique en fibre optique SC à ST est une fibre de connecteur snap-in également avec une ferrule de 2,5 mm qui est largement utilisée pour ses excellentes performances.C' est un connecteur qui se fixe avec un simple mouvement de pousser-tirerIl est également disponible en configuration duplex, les bottes en caoutchouc durables protègent contre les dommages typiques des racks de données occupés et chaque extrémité est correctement étiquetée pour une identification facile.
Le câble est équipé de connecteurs ST à SC, d'une pochette en PVC et est classé FDDI et OFNR.
2. Bénéfices et caractéristiques du cordon de patch:
3.Applications de câbles à fibre optique:
Systèmes de communication par fibre optique, vidéo, LAN, CATV
Réseau d'accès optique
Transmission de données par fibre optique
Centres de données
Réseau de zone locale
Équipement d'essai
4Paramètre de spécification et de technologie
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC,LC/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 50 | ||||
| Min.Perte de rendement(APC)(dB) | 60 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5.SC Spécification du connecteur et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 ans |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6. Informations relatives à la commande de connecteurs LC:
| OFC | - Une X. | - XX | - XX | - XX | - Une X. | - Une X. |
| S: Simplex D: Duplex |
SA:LC/APC SC:LC/UPC SP: LC/PC |
SA:LC/APC SC:LC/UPC SP:LC/PC |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4: autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode fibre | Type de connecteur | Type de connecteur | Diamètre du câble | Type de bride | Longueur de la fibre |
* EX: OFC-SC-SC-09-1-0.5
7. Comment choisir des cordons de patch en fibre?
1) Mode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2) Nombre de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3) Choisissez le bon type de veste de câble (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
