Détails sur le produit:
|
| Nom du modèle: | Cordon de patch à fibre optique | Connecteur: | LC à FC |
|---|---|---|---|
| Type de fibre: | SM/MM/OM3 | Nombre de fibres: | 2 noyaux |
| Diamètre du câble: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Enveloppe extérieure: | Les produits de l'industrie de l'artisanat |
| Couleur du câble: | Auqa, jaune, orange, etc. | Longueur du câble: | 1M, 2M, 3M, 5M ou selon la demande du client |
| Le service: | Produits d'origine et de fabrication | Les échantillons: | gratuitement |
| Mettre en évidence: | G657A LC à la corde de correction de FC,1.8mm LC à la corde de correction de FC,fc de 1.8mm à la corde de correction de fibre de LC |
||

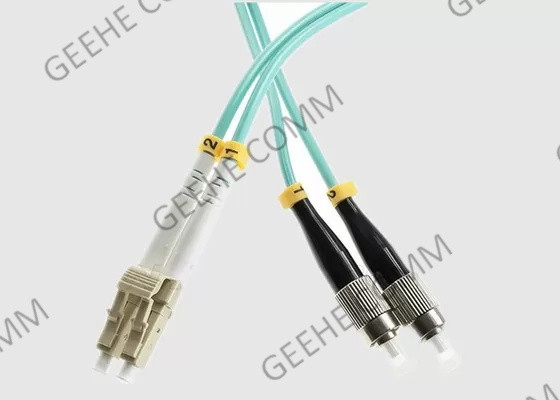

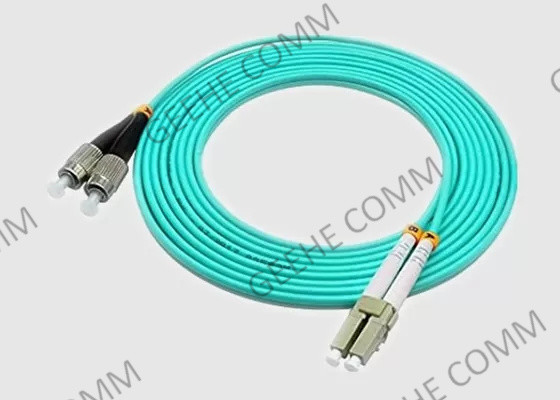

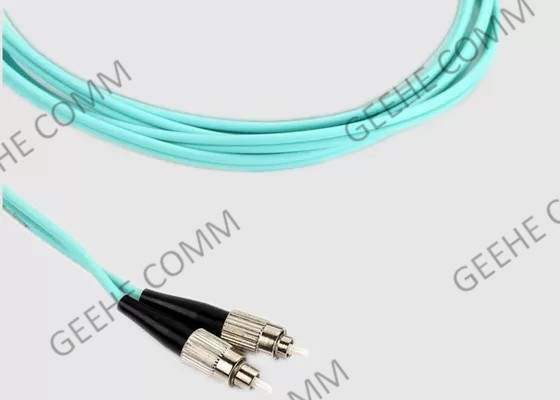

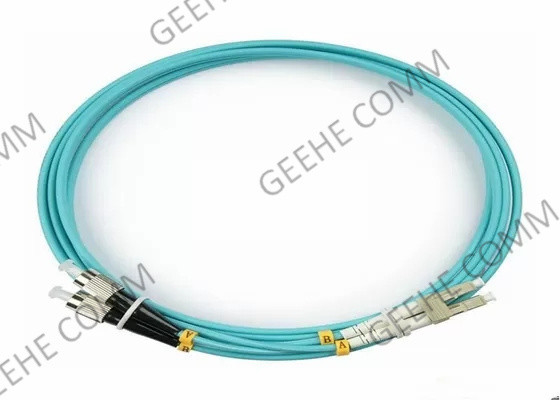

LC UPC à FC UPC Duplex mode unique G657A Fibre optique patchcord Fibre Jumper
1.Introduction de base:
UPC est l'abréviation de Ultra Physical Contact et représente l'un des meilleurs moyens de polissage pour les ferrules en fibre,d'une résistance à la compression supérieure à 50 dB.
Le catalogue Geehe Fiber Optic est conçu pour vous fournir tout ce dont vous avez besoin pour mettre en place votre réseau de fibre optique, avec l'équipement de fabrication de précision sur place et nos travailleurs qualifiés,notre câble de patch en fibre optique LC/UPC à LC/UPC est fiable et 100% testé selon les normes industrielles et internationales, ces câbles à fibre LC-LC sont avec une personnalisation flexible, de bons prix, et une livraison très rapide.
2.Avantages et caractéristiques du cordon de patch:
3.Applications de câbles à fibre optique:
Systèmes de communication par fibre optique, vidéo, LAN, CATV
Équipement de réseau optique, équipement d'essai optique
Module Pigtails, multimédia, prémisse
Installation de terminaison active du dispositif
4Paramètre de spécification et de technologie
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC,LC/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 50 | ||||
| Min.Perte de rendement(APC)(dB) | 60 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5.LC à FC Spécification du connecteur et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6. Informations relatives à la commande de connecteurs LC:
| OFC | - Une X. | - XX | - XX | - XX | - Une X. | - Une X. |
| S: Simplex D: Duplex |
LA:LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4: autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode fibre | Type de connecteur | Type de connecteur | Diamètre du câble | Type de bride | Longueur de la fibre |
* EX: OFC-D-LA-LA-09-0-1.0
7. FCInformations relatives à la commande des connecteurs:
| OFC | - Une X. | - XX | - XX | - XX | - Une X. | - Une X. |
| S: Simplex D: Duplex |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:LC/APC Le nombre de points de contact est déterminé par le nombre de points de contact. |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4: autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode fibre | Type de connecteur | Type de connecteur | Diamètre du câble | Type de bride | Longueur de la fibre |
* EX: OFC-S-FA-FC-09-1-0.5
8Comment choisir les cordons de patch en fibre?
1) LeMode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2) Nombre de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3) Type de couverture de câble (PVC/LSZH/OFNP/blindé)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4) Type de connecteur: LC, SC, ST ou autres
Il existe de nombreux types de connecteurs utilisés dans les câbles à fibres, tels que les LC, SC, ST, MTP ou MPO énumérés dans cet article.Il y a une dernière conception de connecteur appelé connecteur MDC, ce qui permet la plus haute densité de connecteurs possible en offrant un avantage 3X par rapport à un connecteur LC standard.Donc vous feriez mieux d'affirmer le type d'interface des appareils que vous utilisez la première fois.
5) Choisir le bon type de vernis de connecteur (UPC/APC)
Comme la perte du connecteur APC est inférieure à celle des connecteurs UPC, les performances optiques des connecteurs APC sont généralement meilleures que celles des connecteurs UPC.les connecteurs APC sont largement utilisés dans des applications telles que FTTx, les réseaux optiques passifs (PON) et le multiplexage par division de longueur d'onde (WDM) qui sont plus sensibles aux pertes de retour.Donc vous devriez peser les avantages et les inconvénientsPour les applications qui nécessitent une signalisation en fibre optique de haute précision, APC devrait être la première considération, mais les systèmes numériques moins sensibles fonctionneront également bien en utilisant UPC.la couleur du connecteur du câble APC est verte, et du câble de patch UPC est bleu.
