Détails sur le produit:
|
| Nom du modèle: | Le câble de patch en fibre optique FC à ST | Matériau de la gaine: | PVC LSZH |
|---|---|---|---|
| Longueur du câble: | 1m ou sur mesure | Nombre de fibres: | Simplex Duplex |
| Résistance à la traction (N): | ≥55 | Diamètre du câble: | 0.9mm, 2mm ou 3mm |
| Connecteur: | Le nombre de points de contact est déterminé en fonction de l'indicateur de fréquence. | Matériau de la veste: | PVC, canalisation verticale (OFNR), assemblée plénière (OFNP), LSZH |
| Couleur de la veste: | orange | Service: | Produits d'origine et de fabrication |
| échantillons: | gratuitement | ||
| Mettre en évidence: | corde de correction optique de fibre multimode de 1m,corde de correction de la fibre om3 de 1m,St de 1m 0.9mm au câble de correction de fibre de fc |
||

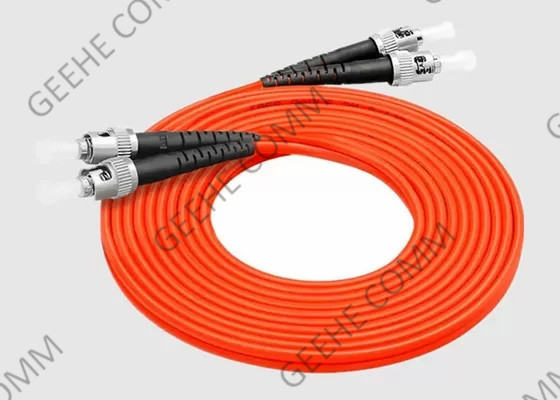

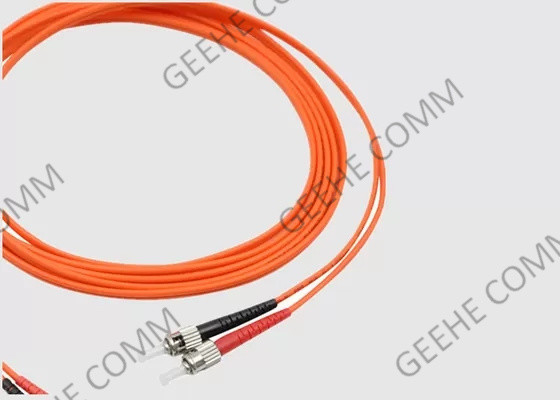

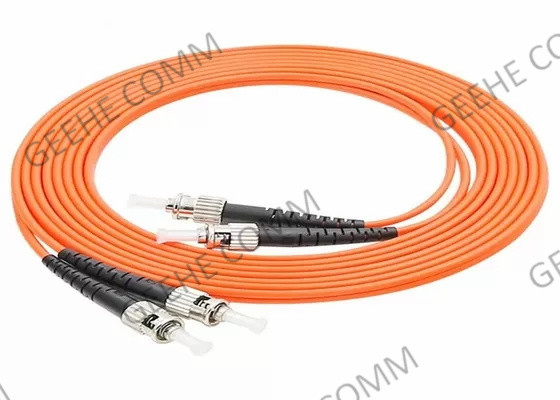

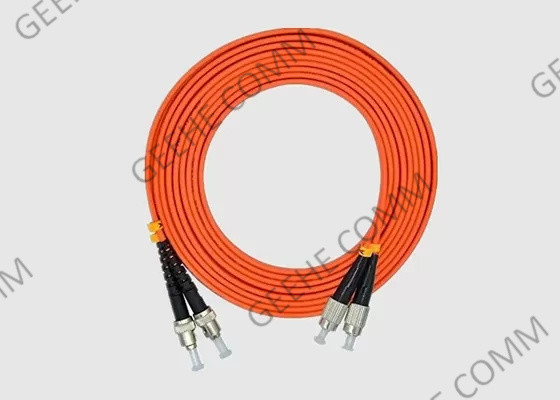

OM3 50/125 Orange Jacket fibre optique câble de patch FC à ST Fibre à plusieurs modes duplex
1- Introduction de base:
Nos câbles à fibre optique sont disponibles avec différentes combinaisons de connecteurs LC, SC, ST, FC, MTP/MPO et MTRJ.Nous offrons également des câbles OM3 jusqu'à 30 mètres et OM4 jusqu'à 100 mètres. mode unique et multimode 1 à 50 mètres.
FC à ST Patchcord, 50/125um Multimode, Duplex, câble 3mm, 3M, qui est utilisé pour connecter un équipement à fibre optique à un équipement ou un panneau de patch à un équipement.
2. FC à ST avantages et caractéristiques du cordon de patch:
3Applications du câble à fibre optique:
4. Spécification et paramètre technologique
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC,LC/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 55 | ||||
| Min.Perte de rendement(APC)(dB) | 65 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5. Spécification du connecteur FC et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 ans |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6. Informations sur les commandes de câbles de patch FC:
| OFC | - Une X. | - XX | - XX | - XX | - Une X. | - Une X. |
| S: Simplex D: Duplex |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:FC/APC FC:FC/UPC FP:FC/PC |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4: autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode fibre | Type de connecteur | Type de connecteur | Diamètre du câble | Type de bride | Longueur de la fibre |
* EX: OFC-S-FA-FC-09-1-0.5
7- Comment choisir les cordons à fibres?
1)Mode câble à fibre: mode unique ou multimode
Le mode des câbles à fibre indique comment les faisceaux lumineux se déplacent à l'intérieur de la fibre.
2)Nombre de fils de fibres: simple ou double
Selon le nombre de brins de fibres, il existe des cordons de patch de fibres simplex et duplex.le câble de patch en fibre simple contient une seule fibre avec un connecteur simple à chaque extrémitéIl peut être relié à une paire de modules BiDi avec un seul port.Considérant que le câble de patch en fibre duplex est constitué de deux fils de verre ou de plastique avec un connecteur duplex (ou considéré comme deux connecteurs simplex)Il est souvent relié à des émetteurs-récepteurs communs ou à des émetteurs-récepteurs BiDi à double fibre.
3)Choisir le bon type de veste de câble (PVC/LSZH/OFNP/Armored)
En général, il existe trois types de câbles: le chlorure de polyvinyle (PVC), l'halogène zéro fumée (LSZH) et la fibre optique non conductrice (OFNP).Vous pouvez voir les caractéristiques dans la figure ci-dessous et choisir le bon pour votre réseau.
4)Type de veste: PVC ou LSZH
Le PVC et le LSZH sont utilisés pour décrire le matériau commun de la veste du cordon de patch en fibre.Comparé aux cordons de patch en PVCLes cordons de patch LSZH sont plus rigides et moins souples, mais ils contiennent le composé ignifuge qui n'émet pas de fumées toxiques s'il brûle.Le cordon de patch en fibre optique en PVC est généralement utilisé pour des applications intérieures telles que les lignes horizontales du centre de câblage. Alors que le câble LSZH est utilisé dans les zones non ventilées exposées au public, comme les métros et les tunnels et également utilisé pour les pièces qui ne sont pas faciles à sortir rapidement.
Type de connecteur: LC, SC, ST ou autres
8Le service de l'usine.
