Détails sur le produit:
|
| Nom du modèle: | Câble duplex à plusieurs modes de fonctionnement de fibre de connecteur de la MU | Bottes: | 0.9mm.2.0mm, 3.0mm |
|---|---|---|---|
| Noyaux de fibre: | Recto et duplex | Longévité (temps): | ≥600 |
| Résistance à la traction (N): | ≥55 | Type de connecteur: | LA MU, UPC |
| Veste de fibre: | PVC OFNP OFNR DE LSZH | Type de fibre: | SM/MM/OM3 |
| Couleur: | Jaune, personnalisé | Le service: | Produits d'origine et de fabrication |
| Mettre en évidence: | Corde de correction duplex à plusieurs modes de fonctionnement de connecteur de la MU,corde de correction duplex à plusieurs modes de fonctionnement de 2.0mm,corde optique de pullover de 2.0mm |
||

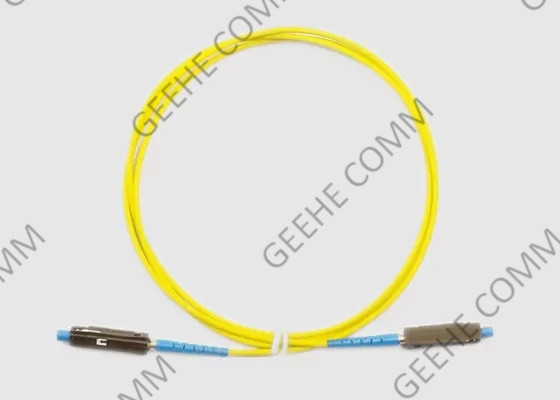

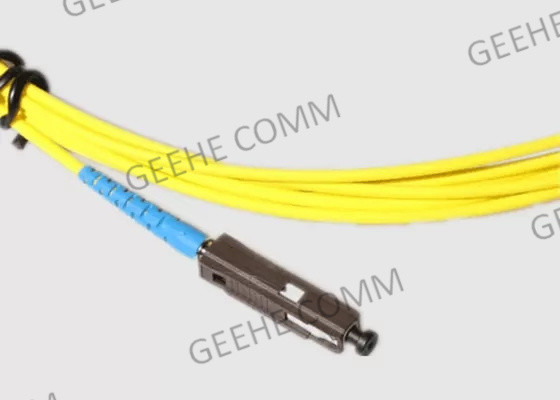

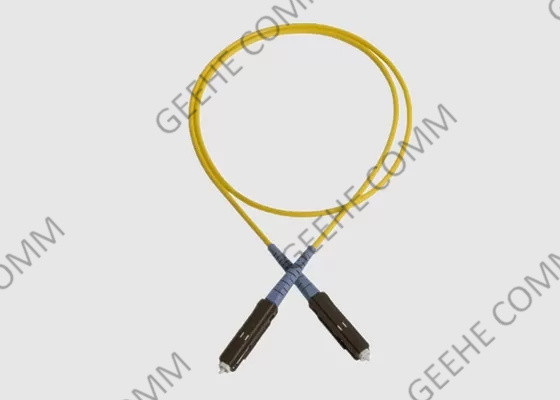

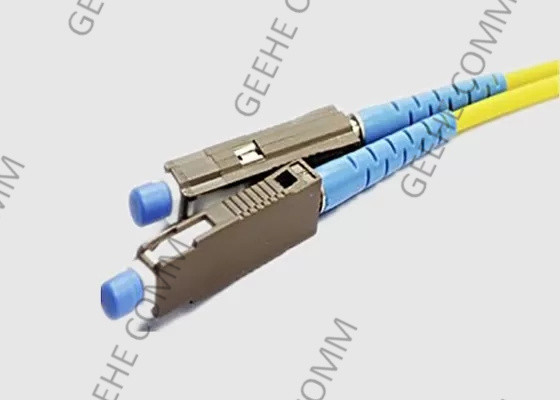

Cable à fibre optique en mode unique et multimode
1.Introduction de base:
Il a le même style push/pull mais peut contenir 2 canaux dans la même empreinte qu'un seul SC. Le connecteur MU ressemble à un SC miniature avec une ferrule de 1,25 mm.C'est un type de connecteur populaire sur le marché japonais..
Les câbles de patch Geehe offrent des performances contrôlées par l'usine dans une variété de connecteurs, de normes de performance ISO et de longueurs, et fournissent également 12 mois après service pour tous les produits.
Des échantillons gratuits sont prêts pour tous les clients.
2. Les avantages et caractéristiques du cordon de patch MU:
3.Applications de câbles à fibre optique:
4Paramètre de spécification et de technologie
| Paramètres | Valeur | ||||
| Type de connecteur | LC/UPC,LC/UPC | ||||
| Longueur d'onde centrale(Nm) | 1310 ou 1550 | ||||
| Perte maximale d'insertion(dB) | 0.3 | ||||
| Taux d'extinction min.(dB) | 23 | ||||
| Min.Perte de rendement(UPC)(dB) | 50 | ||||
| Min.Perte de rendement(APC)(dB) | 60 | ||||
| Orientation essentielle | Axe lent | ||||
| Alignement de l'axe(degré) | ±3 | ||||
| Température de fonctionnement°C) | -20 à +70 | ||||
| Température de stockage°C) | -40 à +85 | ||||
| Type de fibres | Les fibres PM Panda | ||||
* Pour les appareils avec connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, ER est 2 dB plus bas.
* La touche de connecteur par défaut est alignée sur l'axe lent.
5. MU Spécification du connecteur et paramètre technologique:
| Paramètre | Unité | Indice | |||
| Type de façade terminale | Le PC | UPC | APC | ||
| Il | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Répétabilité | dB | ≤ 01 | |||
| interchangeabilité | dB | ≤ 02 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Sans connecteur APC) | |||
| Temps d'accouplement | >1000 | ||||
| Température de fonctionnement | °C | -40 à +80 | |||
6.MU Informations sur la commande du cordon de patch:
| OFC | - Une X. | - XX | - XX | - XX | - Une X. | - Une X. |
| S: Simplex D: Duplex |
MU:MU/UPC | MU:MU/UPC | 09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4: autres | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Mode fibre | Type de connecteur | Type de connecteur | Diamètre du câble | Type de bride | Longueur de la fibre |
* EX: OFC-S-MU-MU-09-1-0.5
