Détails sur le produit:
|
| Nom du modèle: | connecteurs mpo fibre optique | Noyau de fibre: | 8 cœurs, 12 cœurs ou 24 cœurs |
|---|---|---|---|
| Diamètre de fibre: | 3.0mm | Type de connecteur: | MTP, MPO, MTP (Élite), MPO (Élite) |
| Couleur de veste: | Beige/Aqua/vert/jaune, etc. | Matériau de la gaine en fibre: | Colonne montante (OFNR), Plénum (OFNP), LSZH |
| Longueur de fibre: | 1m ou comme votre demande | Type de fibre: | Mode unique (OM3, OM4, OM5 sont facultatifs) |
| Longueur d'onde: | 850nm/1310nm/1550nm | Application: | Amplificateurs optiques, laser à fibre |

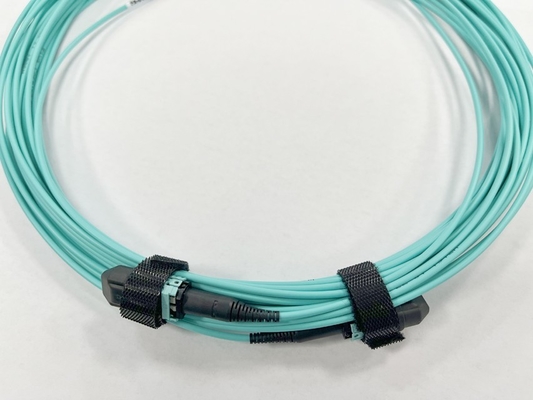

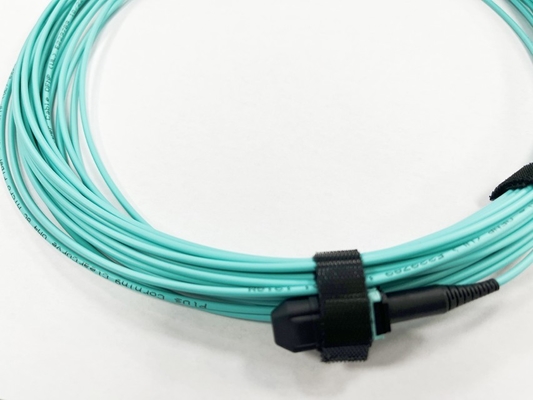

8F OM4 2mm OD MPO(F)-MPO(F) type B OFNP faible perte 13m
Brève description:
* Type de perte d'insertion disponible en Standard, Elite / Low Loss
* Nombre de fibres disponible en 8, 12, 24, 48 cœurs
* Type de connecteur MTP/MPO disponible en : Mâle, Femelle, Mâle à Femelle
* Type de fibre disponible en SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Type de gaine de câble disponible en OFNR, LSZH, OFNP
* Les types de connecteurs multifibres sont disponibles en MTP, MPO avec type de polissage APC ou PC
* Longueur de câble disponible de 1 à 999 mètres, personnalisation
* Type de câble disponible en rond, ruban
* Améliorer et simplifier le routage de la fibre, réduire l'espace de gestion de la fibre
* Conforme à IEC-61754-7 ;Normes EIA/TIA-604-5 (FOCIS 5).
Principales caractéristiques et avantages :
* Connecteur MPO avec botte coudée
* Idéal pour l'assemblage de câbles à fibre optique ronds, ovales et nus
* IL et RL hautes performances
* Le boîtier peut être retiré pour le re-polissage
* Peut être débranché de l'adaptateur avec une languette push-pull
* Disponible pour une botte à 45 degrés, à 90 degrés et flexible
* Haute résistance mécanique et thermique
Spécifications et paramètres :
Performances Fibre Optique :
| Connecteur MPO | Standard SM | Sm à faible perte | Millimètre standard | Faible perte Mm | |
| Perte d'insertion | Typique(dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum(dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (dB) | ≥60 pour APC (polissage à 8 angles) | ≥20 pour PC | |||
| ≥50 pour PC | — | ||||
| Homme/Femme(dB) | Mâle : avec broches, Femelle : sans broches | ||||
| Résistance à la traction (dB) | ≤0.3 (maximum 66N) | ||||
| Vibrations (dB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (dB) | ≤0.3 (-40~75℃, 21cycles) | ||||
Paramètre géométrique de la face d'extrémité :
| Article | Spécification | ||||
| SM | MM | ||||
| RX(millimètre) | MIN 2000 | ||||
| RY(millimètre) | MIN 5 | ||||
| Hauteur de fibre (nm) | 1000-3500 | ||||
| Max.diff.Hauteur tout (nm) | MAX : 500 | ||||
| Max.diff.Hauteur ajustée (nm) | MAX : 300 | ||||
| Angle de l'axe X (°) | -0,2 ~ 0,2 | ||||
| Angle de l'axe Y (°) | CP : -0,2 ~ 0,2 APC : 7,8 ~ 8,2 | -0,2 ~ 0,2 | |||
| Trempette de base | N / A | -100 ~ 200 | |||
Informations de commande:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 | LZ : LSZH NP : OFNP NR : OFNR | FF : MPO /MPO (femelle à femelle) MF : MPO/MPO (mâle vers femelle) MM : MPO/MPO (mâle à mâle) | L : faible perte B : Perte standard | Noyau 12:1×12 Noyau 48: 4 × 12 72 : 6 × 12 cœurs Noyau 96:8 × 12 | A : TIA568 de type traversant B : type inversé TIA568 C : TIA568 de type croisé | 5M à 50M | |
| Type de sexe | Couleur du boîtier | Virole | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
Application:
Applications et normes associées
Câbles principaux du réseau
Fanouts et cassettes fibre à fibre unique
Accès au bord de la carte à haute densité de fibre
Connexions intertrame de commutation optique
Image MPO :
