Détails sur le produit:
|
| Name modèle: | Connecteur optique de fibre de MPO | Mode de fibre: | OM4 50/125μm |
|---|---|---|---|
| Diamètre de câble: | 3.0MM | Type de connecteur: | MTP (élite), MPO (élite) |
| Couleur de veste: | Magenta/beige/Aqua/vert/jaune, rouge, etc. | Longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Rayon de cintrage minimum: | 7.5mm |
| Charge de tension d'installation: | 100 N | distance de l'Ethernet 40/100G: | 150m à 850nm |
| Mettre en évidence: | femelle de 3.0mm MPO au câble masculin de MPO,9/125 câble optique unimodal de fibre de MTO,câble optique de fibre de MPO pour le réseau |
||

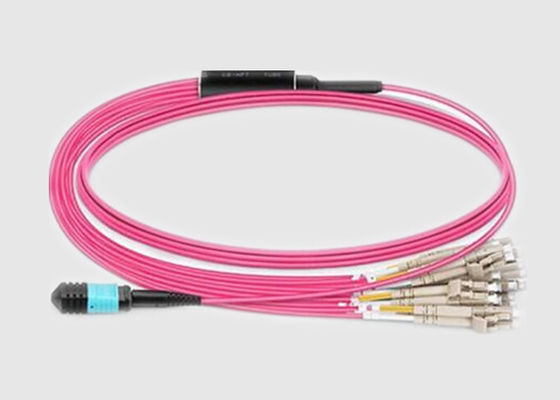

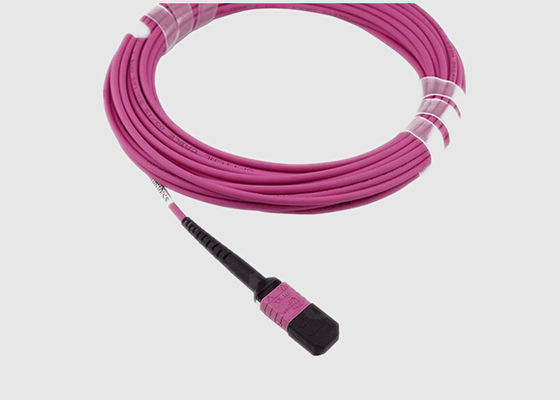

Femelle de MPO connecteur optique unimodal masculin de fibre de MPO au 9/125 MPO pour le réseau
Données de base :
Le MPO est un système à haute densité de connecteur de multi-fibre établi autour de la précision a moulé l'olive de la TA. Le mécanisme de verrouillage va-et-vient à ressort Du MPO est facile à utiliser tout en assurant à engagement positif les deux caractéristiques importantes pour des applications à haute densité mission-critiques. L'alignement d'olive est réalisé par les goupilles de guide à haute précision. Le MPO de Geehe est disponible dans 4,8 et 12 versions de fibre, finitions de PC et de RPA, et soutient des applications à plusieurs modes de fonctionnement et unimodales. La représentation optique de la meilleure qualité (la basse IL et le haut RL) est un résultat de notre technologie de polissage avancée.
Nous fabriquons fièrement toutes nos assemblées faites sur commande aux Etats-Unis avec le contrôle de qualité strict. Nos assemblées viennent chez vous ont entièrement examiné, prêt à installer, et sont RoHS conforme.
Câble optique Features&Benefits de MPO :
Caractéristiques et paramètre :
Représentation optique de câble de fibre de MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
Application de corde de correction de fibre de MPO :
Conformité des normes de Geehe :
