Détails sur le produit:
|
| Name modèle: | 16F MPO Pré-a terminé Jumper Cable | Noyau de fibre: | OM4 50/125μm, 8 noyaux, 12 noyaux ou 24 noyaux |
|---|---|---|---|
| Veste OD: | 3.0MM | Type de connecteur: | MTP, MPO, MTP (Élite), MPO (Élite) |
| Couleur de veste: | Magenta / Beige / Aqua / Vert / Jaune, Rouge, etc. | Matériau de la veste en fibre: | Montant (OFNR), Plénum (OFNP), LSZH |
| Longueur de fibre: | 1 m, 3 m, 5 m ou comme demande | Rayon de cintrage minimum: | 7.5mm |
| Distance Ethernet 10G: | 400m à 850nm | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | câble de fibre de 3.6mm MPO,Pré - câble terminé de fibre de MPO,câble de fibre de 400G 16F MPO |
||

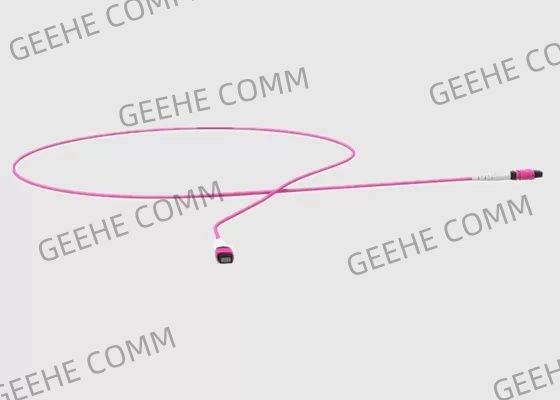

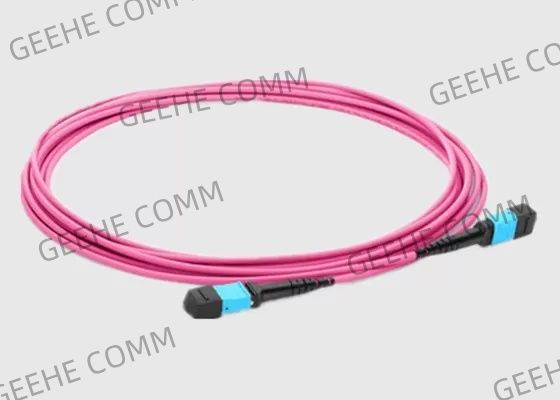

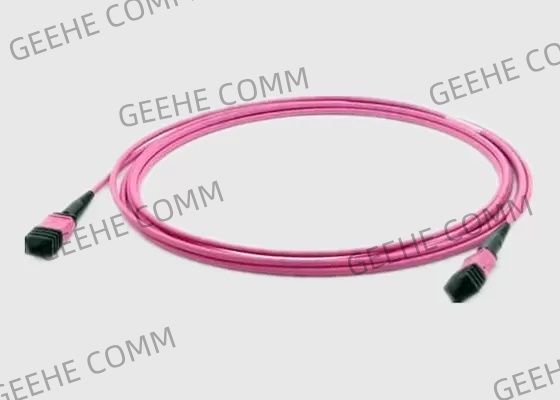

OM3, OM4 3.0mm, le câble rond 400G 16F MPO de 3.6mm Pré-a terminé Jumper Cable
Données de base :
Le pullover d'OSFP-SR8 ou de MPO avec le connecteur de 16F MPO est employé pour la connexion entre le module optique d'émetteur-récepteur d'OSFP-SR8 400G au centre de traitement des données.
Il peut entièrement rencontrer le réseau ultra-rapide dur avec la basse perte par insertion, perte de rendement élevé à l'aide du câble de haute qualité et des composants de MPO.
Avec la haute performance et la simplicité enracinée, nos troncs de la bas-perte MPO de lumière-LINKSTM sont la base des solutions pré-terminées plus simples, plus rapides, et supérieures de connectivité de fibre soutenant le centre de traitement des données.
Features&Benefits :
Caractéristiques et paramètre :
représentation optique de fibre de 16F MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
16F Pré-a terminé l'application de Jumper Cable :
Conformité des normes de Geehe :
