Détails sur le produit:
|
| Name modèle: | 16F MPO au câble de distribution de 2* 8F | Mode de fibre: | OM4 50/125μm |
|---|---|---|---|
| Veste OD: | 3.0mm | Type de connecteur: | MTP (Élite), MPO (Élite) |
| Couleur de veste: | Magenta / Beige / Aqua / Vert / Jaune, Rouge, etc. | Longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Rayon de cintrage minimum: | 7.5mm |
| Distance Ethernet 10G: | 400m à 850nm | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | Câble de fibre d'OM4 MPO,Câble de fibre de 3.0MM MPO,Câble du mpo 100g de 3.0MM |
||

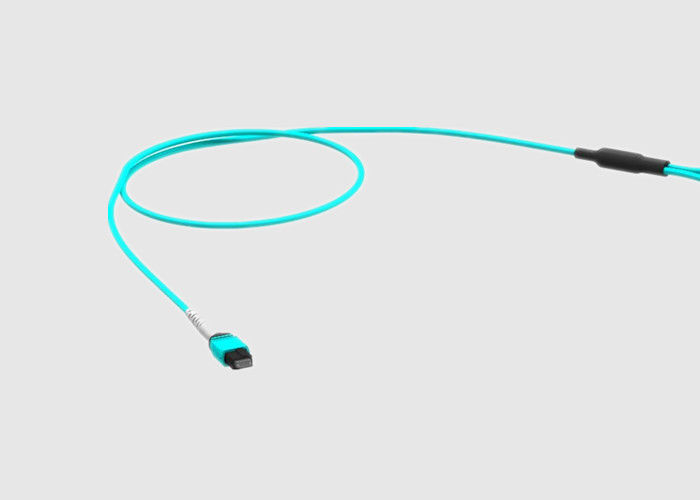

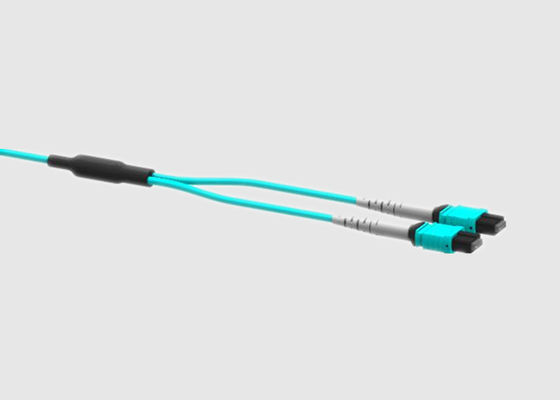

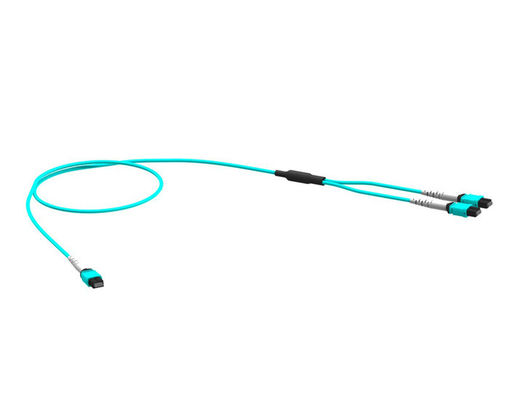

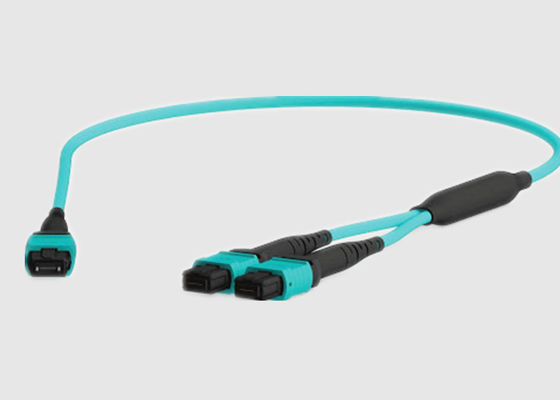

100G de calcul ultra-rapide OM3, OM4 fibre 16F MPO au câble de distribution de 2* 8F
Données de base :
Le câble de distribution de spécifications est employé pour la connexion de pullover entre l'équipement de centre de traitement des données et le câble principal de tronc. Il est employé souvent avec le câble du tronc 16F.
Le connecteur de 16F MPO est embranché dans deux 8 connecteurs du noyau MPO, une extrémité est reliée au tronc de 16F MPO, et l'autre extrémité est reliée à deux circuits de transmission 40G ou 100G.
Il peut entièrement rencontrer le réseau ultra-rapide dur avec la basse perte par insertion, perte de rendement élevé à l'aide du câble de haute qualité et des composants de MPO.
Features&Benefits :
Caractéristiques et paramètre :
représentation optique de fibre de 16F MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence maximale. Taille toute (nanomètre) | Max : 500 | ||||
| Différence maximale. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
16F Pré-a terminé l'application de Jumper Cable :
Conformité des normes de Geehe :
