Détails sur le produit:
|
| nom de module: | Couplings à large bande 980/1550NM | Type de port: | 1 × 2 |
|---|---|---|---|
| Type de fibre: | Fibre tous ports ou fibre SM | Vêtement: | 250um ou 900nm ou d'autres |
| Des connecteurs: | Avec connecteurs FC | Longueur de tresse: | 1M, 1.5M ou adapté aux besoins du client |
| Port commun de passage: | PM980, PM1310 ou PM1550 | La Manche d'option: | 2, 4, 8, 16, 18, 36, 48 canaux |
| Longueur d'onde de fonctionnement: | 980~1620 nanomètre | Paquet: | Paquet original de carton ; Comme exigence de clients |
| Mettre en évidence: | combinateur à large bande de WDM 1550nm,Combinateur à large bande de WDM de connecteur de FC |
||

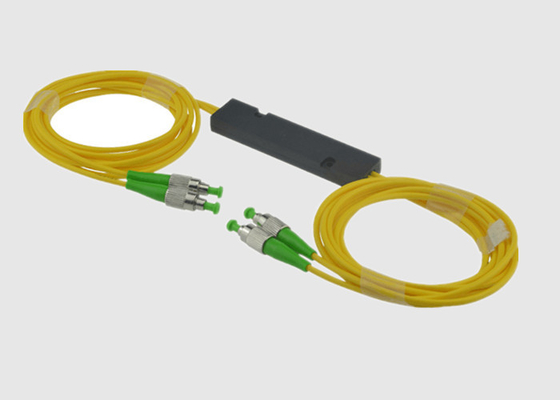

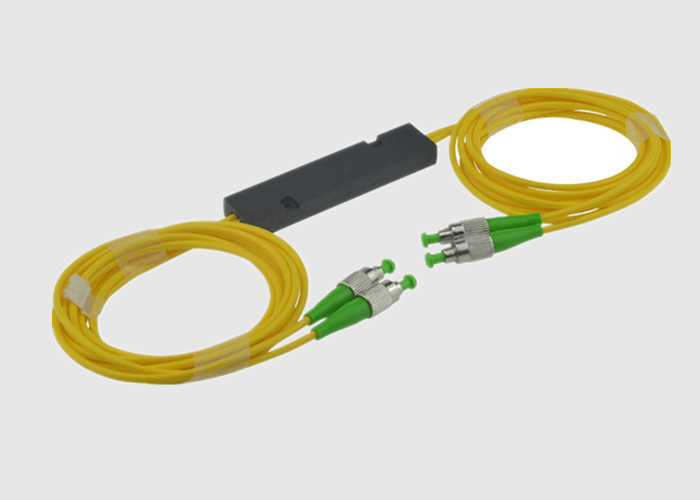

Combinaison WDM à large bande 980/1550nm avec connecteur FC
Informations de base :
Geehe fabrique une large gamme de coupleurs et de multiplexeurs par répartition en longueur d'onde (WDM) conçus pour distribuer le trafic et
augmenter la capacité sur les réseaux de fibres sans installer de câbles supplémentaires. Geehe a développé et amélioré des machines à fusion à cône ultra-fiables avec une
station de fabrication contrôlée par ordinateur. Geehe propose des composants qui présentent une faible perte d'insertion, une excellente stabilité et une fiabilité à long terme. Tous les coupleurs sont disponibles dans une variété de styles d'emballage et de niveaux de performance afin de maximiser la compatibilité des produits avec les exigences spécifiques du réseau.
Des configurations personnalisées sont disponibles et le personnel technique de Geehe peut vous aider à concevoir une unité pour répondre à vos exigences spécifiques.
.
Avantages et caractéristiques du WDM :
Avantages et caractéristiques du WDM fusionné :
* Exigences GR-1209-CORE pour les composants optiques passifs
* Exigences d'assurance de la fiabilité GR-1221-CORE pour les composants optiques passifs
* Exigences GR-326-CORE pour les connecteurs optiques monomodes et les assemblages de cavaliers
* Norme d'interprétabilité des connecteurs de fibre optique TIA-604
* Directive ROHS sur la restriction des substances dangereuses
Applications WDM 1 × 2 :
Spécifications et paramètres technologiques :
| Paramètre | WDM 980/1550nm ou WDM 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Type de fibre (dB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Longueur d'onde de fonctionnement (nm) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Bande passante de fonctionnement (nm) | ±10/20 | ±15 | ±15 | ||||||
| Qualité | P | A | P | A | P | A | P | A | |
| Perte d'insertion (dB) | ≤0,15 | ≤0,25 | ≤0,30 | ≤0,40 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,35 | |
| Isolation (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,1 | ≤0,1 | |
| Directivité (dB) | ≥55 | ||||||||
| Température de fonctionnement (℃) | -40 ~ +85 | ||||||||
* La spécification ci-dessus exclut le connecteur
* D'autres spécifications peuvent être faites sur demande du client
Informations de commande :
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95 : 980 et 1550 nm 135 : 1310 et 1550 nm 65 : 1060 et 1550 nm 45 : 1480 et 1550 nm | 01 : : SMF-28e 02 : HI1060flex, 03 : OFS BF05635-02 |
1 : 1 m X : personnalisation |
25 : 250 μM Fibre 09 : 900 μM Fibre lâche 20 : câble de 2 mm 30 : câble de 3 mm |
SC : SC/UPC SA : SC/APC ...... 00 : Pas de connecteur |
A : A B : B C : C |
|||||
| Qualité | Longueur d'onde de fonctionnement | Type de fibre | Longueur de la fibre | Type de jarretière | Type de connecteur | Dimension | ||||
Types de câbles WDM :
1. Les fibres monomodes permettent la propagation d'un seul mode.
2. Les fibres multimodes prennent en charge la propagation de plusieurs modes.
3. La plage de longueurs d'onde est la plage de longueurs d'onde dans laquelle le WDM fonctionnera.
4. La bande passante, également appelée espacement des canaux, est la taille des fenêtres en nm.
5. L'espacement des canaux est la différence centre à centre en fréquence entre les canaux voisins. Deux cents GHz correspondent à un espacement de 0,4 nm, 100 GHz correspondent à un espacement de 0,2 nm et 50 GHz correspondent à un espacement de 0,1 nm.
6. Le nombre de canaux est le nombre de canaux que l'appareil doit envoyer des informations. Ce nombre peut aller de 4 à 160, avec des améliorations de conception ajoutant plus de canaux.
7. La perte d'insertion est l'atténuation causée par l'insertion de multiplexeurs par répartition en longueur d'onde (WDM) dans un système de transmission optique.
La perte dépendante de la polarisation est l'écart maximal de la perte d'insertion sur tous les états de polarisation d'entrée.
Service Wuhan Geehe Comm :
-- Amélioration continue ; accepter de nouveaux défis
-- Innover de nouveaux processus et créer de nouveaux produits au profit de nos clients
-- Échantillons gratuits pour les tests
-- Inspection en usine, accepter également l'inspection par un tiers
-- Équipe plus jeune
