Détails sur le produit:
|
| Nom de module: | Multiplexage de Longueur d'onde-division | type de port: | 1 x N |
|---|---|---|---|
| Type de fibre: | Fibre de panda de P.M. | Veste: | 250um ou 900nm ou d'autres |
| Connecteurs: | Connecteur de FC UPC | Longueur de tresse: | 1M, 1.5M ou adapté aux besoins du client |
| Port commun de passage: | PM980 ou PM1550 | La Manche d'option: | 4, 8, 16, 18 canaux |
| Longueur d'onde fonctionnante: | 980~1620 nanomètre | Paquet: | Mini paquet, paquet de module, paquet de vue |
| Mettre en évidence: | WDM optique de la fibre 1310nm,multiplexeur de division de la vague 1310nm,multiplexeur de WDM 1310nm |
||

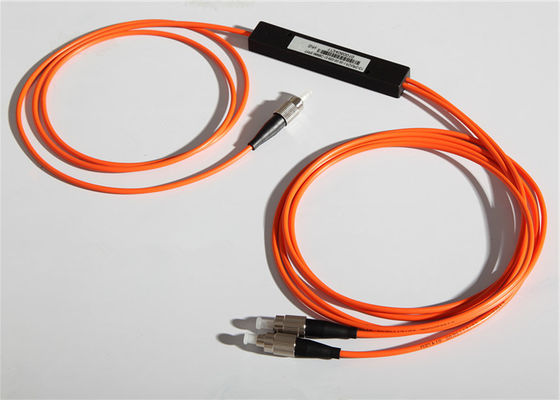

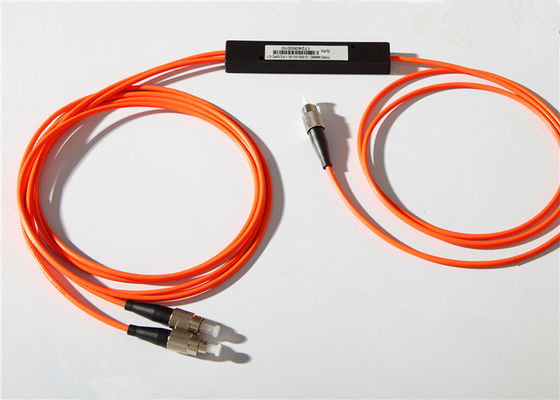

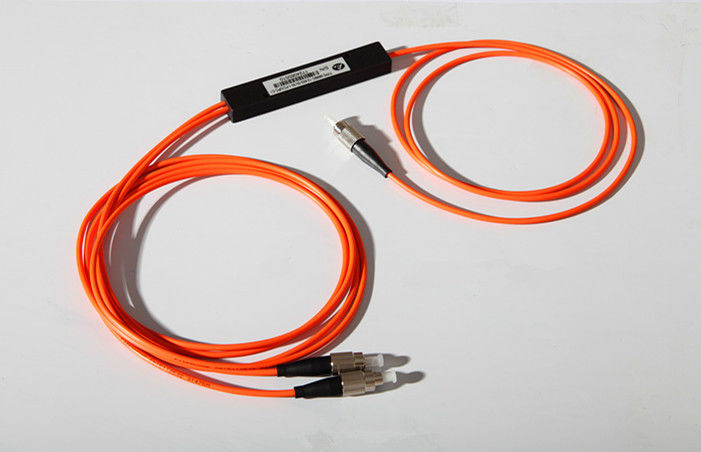

Les connecteurs 1310/1550nm de FC ont fondu le multiplexage par répartition en longueur d'onde de WDM de P.M.
Données de base :
Les diviseurs (FBT) coniques biconiques fondus sont disponibles avec les configurations 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20 et 1x24 avec la fibre multimode unimodale ou.
la Longueur d'onde-division multiplexant (WDM) avec la petite taille, la fiabilité élevée, le coût bon marché et la bonne uniformité de canal en canal, et est très utilisée dans des réseaux de PON pour réaliser la division de puissance de signal optique.
WDM Benefit&Features de FBT :
* uniformité et fiabilité élevées
* basse insertion et renvoyer la perte
* basse perte polarisation-dépendante (PDL)
* divers rapport de accouplement
* la perte optique minimale et uniforme facilite la planification du réseau facile
* connecteurs industriellement compatibles de FC
* facteur de forme fortement compact
Certification et conformité :
GR-1209-CORE Conditions pour les composants optiques passifs
GR-1221-CORE Conditions de garantie de la fiabilité pour les composants optiques passifs
GR-326-CORE Conditions pour les ensembles de pullovers unimodaux de sable de connecteurs optiques
TIA-604 Norme optique d'interpretability de connecteur de fibre
ROHS Directive concernant la restriction des substances dangereuses
Applications de WDM :
-- FTTX
-- Réseaux optiques passifs (PON)
-- Digital, systèmes visuels hybrides
-- Liens de CATV et capteurs de fibre
-- Télécommunication longue-courrière
-- Distributions d'Access /PON
Paramètres de technologie de Specifications& :
| Type de fibre (DB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Longueur d'onde de fonctionnement (nanomètre) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Largeur de bande de fonctionnement (nanomètre) | ±10/20 | ±15 | ±15 | ||||||
| Catégorie | P | P | P | P | |||||
| Perte par insertion (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolement (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directivité (DB) | ≥55 | ||||||||
| Température de fonctionnement (℃) | -40 | +85 | ||||||||
* les spécifications ci-dessus excluent le connecteur
* d'autres spécifications peuvent être faites sur le client exigent
L'information de commande :
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01 : : SMF-28e 02 : HI1060flex, 03 : OFS BF05635-02 |
1:1m X : personnalisation |
25:250μM Fiber fibre lâche 20 de 09:900μM : câble de 2mm 30 : câble de 3mm |
Sc : SC/UPC SA : SC/APC ...... 00 : Aucun connecteur |
: B : B C : C |
|||||
| Catégorie | Longueur d'onde d'opération | Type de fibre | Longueur de fibre | Type de tresse | Reliez le type | Dimension | ||||
