Détails sur le produit:
|
| nom de module: | Le mode unitaire a fondu le WDM | Type gauche: | 2×2 |
|---|---|---|---|
| Type de fibre: | Fibre de panda de P.M. tous les ports ou fibre de SM | Veste: | 250um ou 900nm ou d'autres |
| Connecteurs: | Avec des connecteurs de Sc RPA | Longueur de tresse: | 1M, 1.5M ou adapté aux besoins du client |
| Port commun de passage: | PM980, PM1310 ou PM1550 | La Manche d'option: | 2, 4, 8, 16, 18, 36, 48 canaux |
| Longueur d'onde fonctionnante: | 980~1620 nanomètre | Paquet: | Paquet original de carton ; Comme exigence de clients |
| Mettre en évidence: | Le mode unitaire a fondu le WDM,Le multiplexeur 1310nm a fondu le WDM,WDM optique de la fibre 1550nm |
||

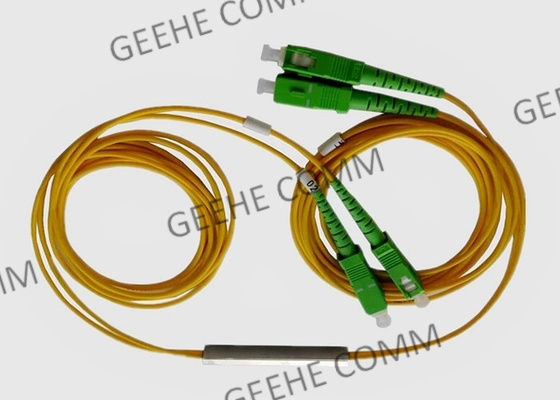

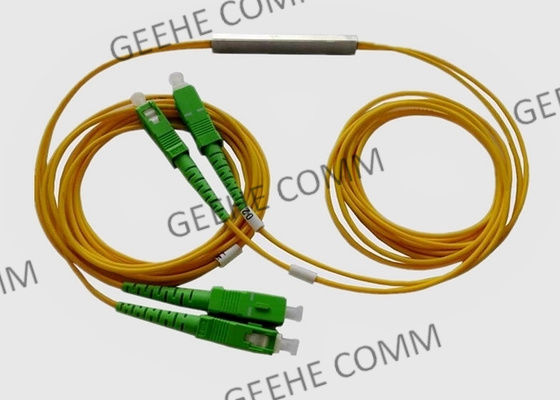

Multiplexeur fondu 1310nm et 1550nm de Division de longueur d'onde de WDM de mode unitaire
Données de base :
Le WDM de fusible est basé sur la technologie biconique fondue de chandelle avec l'insertion très réduite. Il pourrait être intégré directement dans la télécommunication longue-courrière, les systèmes numériques, d'hybride et d'être-vidéo, les systèmes de CATV et les capteurs optiques de fibre, et les LANs ultra-rapides. Ces coupleurs sont GR-1221-CORE et CR-1073-CORE a qualifié, nous fournit également la conception adaptée aux besoins du client pour rencontrer les différents besoins et applications.
Geehe a commencé à se développer à partir des machines de bande biconiques fondues par 2003 années, maintenant les machines de bande biconiques ont augmenté à 280 unités. Le logiciel a été également développé par nous-mêmes. Par conséquent, nous avons un meilleur contrôle de qualité et sommes dans une meilleure position pour développer des produits nouveaux.
.
WDM fondu Benefit&Features :
Basse perte excédentaire
Divers rapport de accouplement
Dimension compacte
De forte stabilité et fiabilité
SM, millimètre, version de P.M.
Application fondue de WDM
WDM fondu Benefit&Features :
* conditions de GR-1209-CORE pour les composants optiques passifs
* conditions de garantie de la fiabilité de GR-1221-CORE pour les composants optiques passifs
* conditions de GR-326-CORE pour les ensembles de pullovers unimodaux de sable de connecteurs optiques
* norme optique d'interpretability de connecteur de la fibre TIA-604
* directive de ROHS concernant la restriction des substances dangereuses
Applications fondues de WDM :
Paramètres de technologie de Specifications& :
| Paramètre | WDM WDM 980/1550nm ou 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Type de fibre (DB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Longueur d'onde de fonctionnement (nanomètre) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Largeur de bande de fonctionnement (nanomètre) | ±10/20 | ±15 | ±15 | ||||||
| Catégorie | P | P | P | P | |||||
| Perte par insertion (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolement (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directivité (DB) | ≥55 | ||||||||
| Température de fonctionnement (℃) | -40 | +85 | ||||||||
* les spécifications ci-dessus excluent le connecteur
* d'autres caractéristiques peuvent être faites sur le client exige
L'information de commande :
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01 : : SMF-28e 02 : HI1060flex, 03 : OFS BF05635-02 |
1:1m X : personnalisation |
25:250μM Fiber fibre lâche 20 de 09:900μM : câble de 2mm 30 : câble de 3mm |
Sc : SC/UPC SA : SC/APC ...... 00 : Aucun connecteur |
: B : B C : C |
|||||
| Catégorie | Longueur d'onde d'opération | Type de fibre | Longueur de fibre | Type de tresse | Reliez le type | Dimension | ||||
Type de câble de WDM :
1. Les fibres unimodales permettent à un mode de propager.
2. les fibres multimode soutiennent la propagation des modes "MULTIPLE".
3. la gamme de longueurs d'onde est la gamme des longueurs d'onde que le WDM fonctionnera dedans.
4. la largeur de bande, a également appelé l'espacement de canal, est la taille des fenêtres dans le nanomètre.
5. l'espacement de la Manche est la différence de centre-à-centre dans la fréquence entre les canaux voisins. Deux cents gigahertz correspondent à .4 espacement de nanomètre, 100 gigahertz correspondent à .2 espacement de nanomètre, et 50 gigahertz correspondent à .1 espacement de nanomètre.
6. le nombre de canaux est le nombre de canaux que le dispositif doit envoyer l'information. Ce nombre peut s'étendre de 4 à 160 avec des améliorations de conception ajoutant plus de canaux.
7. la perte par insertion est l'atténuation provoquée par l'insertion des multiplexeurs de division de longueur d'onde (WDM) dans un système de transmission optique.
la perte Polarisation-dépendante est la déviation maximum dans la perte par insertion à travers tous les états de polarisation d'entrée.
Service de COMM. de Wuhan Geehe :
-- Amélioration continue ; acceptation de nouveaux défis
-- Nouveaux processus d'innovation, et création des produits nouveaux au profit de nos clients
-- Aperçus gratuits pour l'essai
-- L'inspection du travail du travail, acceptent également le tiers inspectent
-- Une plus jeune équipe
