Détails sur le produit:
|
| nom de module: | Faible perte WDM fusionnée | Type de port: | 2×2 |
|---|---|---|---|
| Type de fibre: | Fibre de panda de P.M. tous les ports ou fibre de SM | Vêtement: | 250um ou 900nm ou d'autres |
| Des connecteurs: | Avec connecteurs FC UPC | Longueur de tresse: | 1M, 1.5M ou adapté aux besoins du client |
| Port commun de passage: | PM980, PM1310 ou PM1550 | La Manche d'option: | 2, 4, 8, 16, 18, 36, 48 canaux |
| Longueur d'onde de fonctionnement: | 980~1620 nanomètre | Paquet: | Paquet original de carton ; Comme exigence de clients |
| Mettre en évidence: | la longueur d'onde 1310nm a fondu le WDM,Le tube en acier de connecteurs de PC a fondu le WDM,WDM optique en acier de fibre de tube |
||

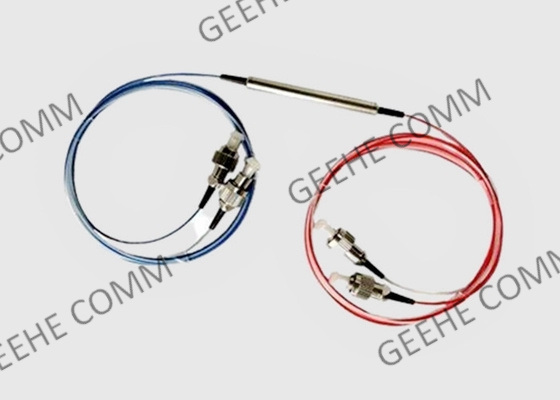

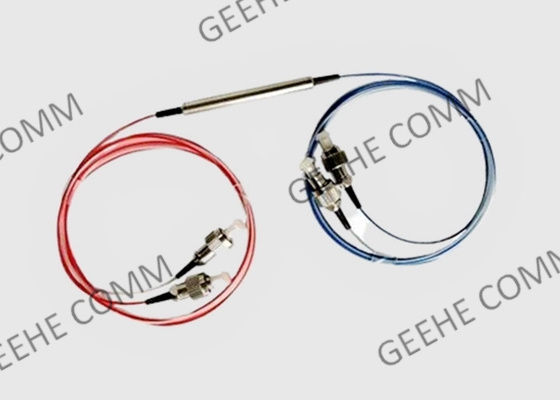

Tube en acier 1310nm Longueur d'onde WDM Fusionné Faible Perte Avec connecteurs FC/PC
Informations de base :
Le module WDM fusionné Geehe peut combiner les signaux 1310nm et 1550nm ou 1310nm ou 1550nm en une seule fibre ou séparer les signaux 1310nm et 1550nm en deux fibres dans un système de fibre optique. Il peut être utilisé pour doubler la capacité de transmission de la fibre ou permettre une communication bidirectionnelle en utilisant une seule fibre.
1X2 ou 2X2 combinent ou séparent la lumière à différentes longueurs d'onde. Ils offrent une très faible perte d'insertion, une faible dépendance à la polarisation, une isolation élevée et une excellente stabilité environnementale. Ces composants ont été largement utilisés dans les EDFA, les réseaux CATV, WDM et l'instrumentation à fibres optiques.
.
Avantages et caractéristiques du WDM fusionné 2×2 :
Faible perte en excès
Divers rapports de couplage
Taille compacte
Haute stabilité et fiabilité
Version SM, MM, PM
Application WDM fusionné
Avantages et caractéristiques du WDM fusionné :
* Exigences GR-1209-CORE pour les composants optiques passifs
* Exigences d'assurance de la fiabilité GR-1221-CORE pour les composants optiques passifs
* Exigences GR-326-CORE pour les connecteurs optiques monomodes et les assemblages de cavaliers
* Norme d'interprétabilité des connecteurs à fibres optiques TIA-604
* Directive ROHS sur la restriction des substances dangereuses
Applications du WDM fusionné 2×2 :
Spécifications et paramètres technologiques :
| Paramètre | WDM 980/1550nm ou WDM 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Type de fibre (dB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Longueur d'onde de fonctionnement (nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Bande passante de fonctionnement (nm) | ±10/20 | ±15 | ±15 | ||||||
| Qualité | P | A | P | A | P | A | P | A | |
| Perte d'insertion (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolation (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directivité (dB) | ≥55 | ||||||||
| Température de fonctionnement (℃) | -40 ~ +85 | ||||||||
* La spécification ci-dessus exclut le connecteur
* D'autres spécifications peuvent être faites sur demande du client
Informations de commande :
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95 : 980 et 1550 nm 135 : 1310 et 1550 nm 65 : 1060 et 1550 nm 45 : 1480 et 1550 nm | 01 : :SMF-28e 02 : HI1060flex, 03 : OFS BF05635-02 |
1 : 1 m X : personnalisation |
25 : 250μM Fibre 09 : 900μM fibre lâche 20 : câble de 2 mm 30 : câble de 3 mm |
SC : SC/UPC SA : SC/APC ...... 00 : Pas de connecteur |
A : A B : B C : C |
|||||
| Qualité | Longueur d'onde de fonctionnement | Type de fibre | Longueur de fibre | Type de jarretière | Type de connecteur | Dimension | ||||
Type de câble WDM :
1. Les fibres monomodes permettent à un seul mode de se propager.
2. Les fibres multimodes prennent en charge la propagation de plusieurs modes.
3. La plage de longueurs d'onde est la plage de longueurs d'onde dans laquelle le WDM fonctionnera.
4. La bande passante, également appelée espacement des canaux, est la taille des fenêtres en nm.
5. L'espacement des canaux est la différence centre à centre en fréquence entre les canaux voisins. Deux cents GHz correspondent à un espacement de 0,4 nm, 100 GHz correspondent à un espacement de 0,2 nm et 50 GHz correspondent à un espacement de 0,1 nm.
6. Le nombre de canaux est le nombre de canaux que l'appareil doit envoyer des informations. Ce nombre peut aller de 4 à 160, avec des améliorations de conception ajoutant plus de canaux.
7. La perte d'insertion est l'atténuation causée par l'insertion de multiplexeurs par répartition en longueur d'onde (WDM) dans un système de transmission optique.
La perte dépendante de la polarisation est l'écart maximal de la perte d'insertion sur tous les états de polarisation d'entrée.
Service Wuhan Geehe Comm :
-- Amélioration continue ; accepter de nouveaux défis
-- Innover de nouveaux processus et créer de nouveaux produits au profit de nos clients
-- Échantillons gratuits pour les tests
-- Inspection en usine, accepter également l'inspection par un tiers
-- Équipe plus jeune
