Détails sur le produit:
|
| Nom de module: | Coupleurs 980/1550NM à large bande | Type gauche: | 1×2 |
|---|---|---|---|
| Type de fibre: | Fibre tous les ports ou fibre de SM | Veste: | 250um ou 900nm ou d'autres |
| Connecteurs: | Avec des connecteurs de FC UPC | Longueur de tresse: | 1m, 1.5m ou adapté aux besoins du client |
| Port commun de passage: | PM980, PM1310 ou PM1550 | La Manche d'option: | 2, 4, 8, 16, 18, 36, 48 canaux |
| Longueur d'onde fonctionnante: | 980~1620 nanomètre | Paquet: | Paquet original de carton ; Comme exigence de clients |
| Mettre en évidence: | combinateur à large bande de WDM 1550nm,Le combinateur de WDM a rendu les coupleurs à large bande robustes |
||

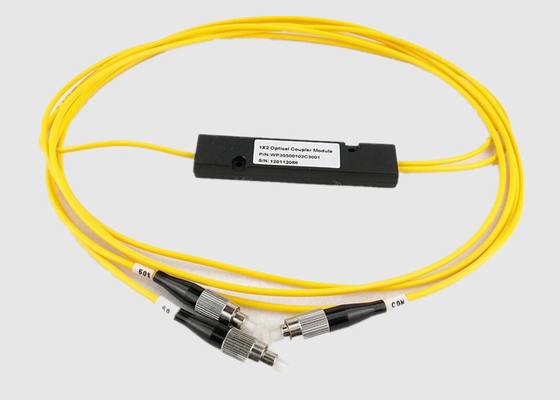

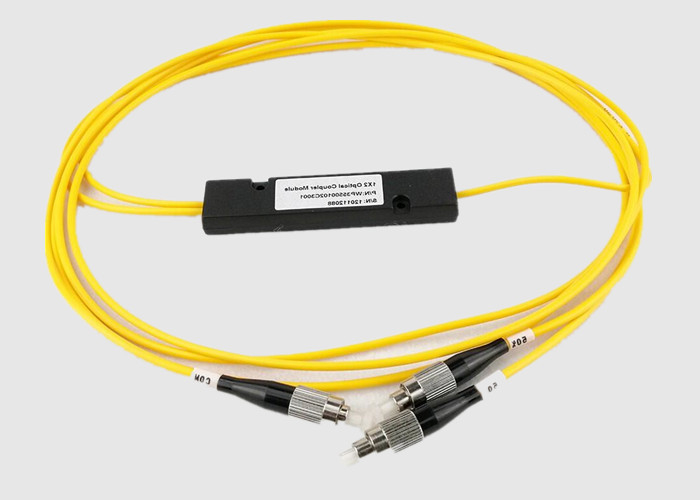

le combinateur à large bande de WDM 980/1550nm a rendu les coupleurs à large bande robustes
Données de base :
Geehe fabrique une large gamme de coupleurs et de multiplexeurs de Division de longueur d'onde (WDM) conçus pour distribuer le trafic et
capacité d'augmentation sur des réseaux de fibre sans installer le câble supplémentaire. Geehe a développé et a amélioré les machines fondues ultra-fiables de chandelle avec a
station commandée par ordinateur de fabrication. Geehe offre les composants qui comportent la basse perte par insertion, l'excellente stabilité, et la fiabilité à long terme. Tous les coupleurs sont disponibles dans un grand choix de styles et de niveaux des performances de empaquetage pour maximiser la compatibilité de produit avec des conditions spécifiques de réseau.
Les configurations faites sur commande sont disponibles, et le personnel technique de Geehe peut vous aider en concevant une unité pour répondre à vos exigences spécifiques.
.
WDM Benefit&Features :
WDM fondu Benefit&Features :
* conditions de GR-1209-CORE pour les composants optiques passifs
* conditions de garantie de la fiabilité de GR-1221-CORE pour les composants optiques passifs
* conditions de GR-326-CORE pour les ensembles de pullovers unimodaux de sable de connecteurs optiques
* norme optique d'interpretability de connecteur de la fibre TIA-604
* directive de ROHS concernant la restriction des substances dangereuses
1×2 a fondu des applications de WDM :
Paramètres de technologie de Specifications& :
| Paramètre | WDM WDM 980/1550nm ou 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Type de fibre (DB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Longueur d'onde de fonctionnement (nanomètre) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Largeur de bande de fonctionnement (nanomètre) | ±10/20 | ±15 | ±15 | ||||||
| Catégorie | P | P | P | P | |||||
| Perte par insertion (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolement (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directivité (DB) | ≥55 | ||||||||
| Température de fonctionnement (℃) | -40 | +85 | ||||||||
* les spécifications ci-dessus excluent le connecteur
* d'autres caractéristiques peuvent être faites sur le client exige
L'information de commande :
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01 : : SMF-28e 02 : HI1060flex, 03 : OFS BF05635-02 |
1:1m X : personnalisation |
25:250μM Fiber fibre lâche 20 de 09:900μM : câble de 2mm 30 : câble de 3mm |
Sc : SC/UPC SA : SC/APC ...... 00 : Aucun connecteur |
: B : B C : C |
|||||
| Catégorie | Longueur d'onde d'opération | Type de fibre | Longueur de fibre | Type de tresse | Reliez le type | Dimension | ||||
Types de câble de WDM :
1. Les fibres unimodales permettent à un mode de propager.
2. les fibres multimode soutiennent la propagation des modes "MULTIPLE".
3. la gamme de longueurs d'onde est la gamme des longueurs d'onde que le WDM fonctionnera dedans.
4. la largeur de bande, a également appelé l'espacement de canal, est la taille des fenêtres dans le nanomètre.
5. l'espacement de la Manche est la différence de centre-à-centre dans la fréquence entre les canaux voisins. Deux cents gigahertz correspondent à .4 espacement de nanomètre, 100 gigahertz correspondent à .2 espacement de nanomètre, et 50 gigahertz correspondent à .1 espacement de nanomètre.
6. le nombre de canaux est le nombre de canaux que le dispositif doit envoyer l'information. Ce nombre peut s'étendre de 4 à 160 avec des améliorations de conception ajoutant plus de canaux.
7. la perte par insertion est l'atténuation provoquée par l'insertion des multiplexeurs de division de longueur d'onde (WDM) dans un système de transmission optique.
la perte Polarisation-dépendante est la déviation maximum dans la perte par insertion à travers tous les états de polarisation d'entrée.
Service de COMM. de Wuhan Geehe :
-- Amélioration continue ; acceptation de nouveaux défis
-- Nouveaux processus d'innovation, et création des produits nouveaux au profit de nos clients
-- Aperçus gratuits pour l'essai
-- L'inspection du travail du travail, acceptent également le tiers inspectent
-- Une plus jeune équipe
