Détails sur le produit:
|
| Module Name: | 1550NM Wideband Couplers | Type de port: | 1 × 2 |
|---|---|---|---|
| Type de fibre: | Fibre tous ports ou fibre SM | Vêtement: | 250um ou 900nm ou d'autres |
| Des connecteurs: | Avec connecteurs FC UPC | Longueur de tresse: | 1M, 1.5M ou adapté aux besoins du client |
| Port commun de passage: | PM980, PM1310 ou PM1550 | La Manche d'option: | 2, 4, 8, 16, 18, 36, 48 canaux |
| Longueur d'onde de fonctionnement: | 980~1620 nanomètre | Package: | Original Carton Package; As customers' requirement |
| Mettre en évidence: | Coupleurs 1550NM à large bande,Coupleurs à large bande en acier du tube 1550NM |
||

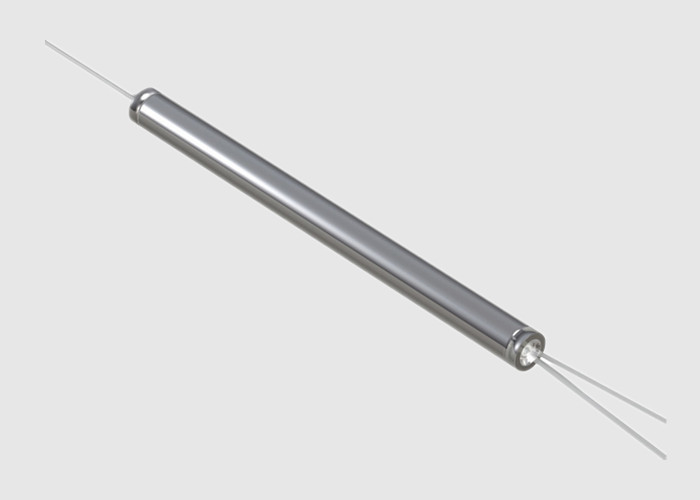

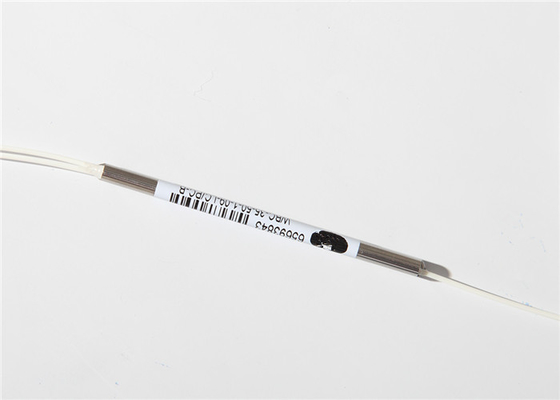

Couplings à large bande de tubes en acier à mode unique de 1550 NM
Informations de base:
Coupleurs à large bande Les coupleurs à large bande à double fenêtre (WBC) divisent ou couplent la puissance optique dans deux régions de longueur d'onde tout en maintenant une très large bande passante de fonctionnement.
Les WBC sont largement considérés comme l'une des solutions les plus rentables pour la gestion de l'énergie optique.basé sur la technologie biconic fusionnée de Geehe, et est conçu et fabriqué pour répondre aux exigences militaires et de Telcordia.
De l'équipement Taper au logiciel, chaque étape est de R&D par notre propre équipe, la qualité est plus stable.
.
1 × 2 WDM fusionné avantages et caractéristiques:
Avantages et caractéristiques du WDM fusionné:
* GR-1209-CORE Exigences relatives aux composants optiques passifs
* GR-1221-CORE Exigences d'assurance de fiabilité pour les composants optiques passifs
* GR-326-CORE Exigences relatives aux connecteurs optiques à mode unique
* Norme d'interprétabilité des connecteurs à fibre optique TIA-604
* Directive ROHS relative à la restriction des substances dangereuses
Applications WDM fusionnées 1 × 2:
Spécifications et paramètres technologiques:
| Paramètre | 980/1550 nm WDM ou 1060/1550 nm WDM | Le débit est de 1310/1550 nm WDM. | 1480/1550 nm WDM |
| Type de fibre (dB) | Corning HI1060flex ou OFS BF05635-02 | Le numéro de série: | |||||||
| Longueur d'onde de fonctionnementNm) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Largeur de bande d'exploitationNm) | ±10/20 | ± 15 | ± 15 | ||||||
| Grade | P | Une | P | Une | P | Une | P | Une | |
| Perte d'insertiondB) | ≤ 015 | ≤ 025 | ≤ 030 | ≤ 040 | ≤ 02 | ≤ 03 | ≤ 03 | ≤ 035 | |
| IsolementdB) | ≥ 20 | ≥ 18 ans | ≥ 20 | ≥ 18 ans | ≥ 25 | ≥ 18 ans | ≥ 25 | ≥ 18 ans | |
| PDL ((dB) | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 01 | ≤ 01 | |
| DirectivitédB) | ≥ 55 | ||||||||
| Température de fonctionnement ((°C) | -40 ~ +85 | ||||||||
* La spécification ci-dessus exclut le connecteur
* D'autres spécifications peuvent être faites selon les exigences du client
Informations sur les commandes:
| Le WDM... | Je ne... | Le XX- | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X | |||
| 95Les résultats de l'analyse sont les suivants: | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11m X: personnalisation |
25250 μM de fibres 09:900μM câble à fibre lâche 20: 2 mm 30: câble de 3 mm |
SC:SC/UPC SA:SC/APC Je vous en prie. 00Pas de connecteur |
A: Une B: B C: C |
|||||
| Grade | Opération Longueur d'onde | Type de fibre | Longueur de la fibre | Type de queue de porc | Type de connexion | Dimensionn | ||||
Type de câble WDM:
1Les fibres à mode unique permettent une propagation à mode unique.
2Les fibres multimodes permettent la propagation de plusieurs modes.
3La gamme de longueurs d'onde est la gamme de longueurs d'onde dans laquelle le WDM fonctionnera.
4La bande passante, également appelée espacement des canaux, est la taille des fenêtres en nm.
5L'espacement des canaux est la différence de fréquence entre les canaux voisins.et 50 GHz correspond à à l'intervalle de 0,1 nm.
6Le nombre de canaux est le nombre de canaux que l'appareil doit envoyer des informations. Ce nombre peut aller de 4 à 160 avec des améliorations de conception ajoutant plus de canaux.
7La perte d'insertion est l'atténuation causée par l'insertion de multiplexeurs à division de longueur d'onde (WDM) dans un système de transmission optique.
La perte dépendante de la polarisation est la déviation maximale de la perte d'insertion dans tous les états de polarisation d'entrée.
Le service de communication de Wuhan Geehe:
-- Amélioration continue; acceptation des nouveaux défis
-- Innover de nouveaux processus et créer de nouveaux produits au profit de nos clients
-- échantillons gratuits pour les tests
-- Inspection d'usine, acceptez également l'inspection par un tiers
-- Équipe plus jeune
Personne à contacter: Ms. Yu Ying
Téléphone: +86 15727094728
