Détails sur le produit:
|
| nom de module: | Coupleur WDM à fibre optique | Type de port: | 1 x 2 (1 x N, optionnel) |
|---|---|---|---|
| Type de fibre: | Fibre PM Panda | Vêtement: | 250um ou 900nm ou d'autres |
| Connecteur: | d'une longueur n'excédant pas 10 mm | Longueur de tresse: | 1m ou sur mesure |
| Port commun de passage: | PM980 ou PM1550 | La Manche d'option: | 4, 8, 16, 18 canaux |
| Longueur d'onde de fonctionnement: | 980 à 1550 nm | ||
| Mettre en évidence: | coupleur optique de WDM de fibre de 1x N,Mini coupleur optique de WDM de la fibre 1x4,Coupleur de WDM de Mini Type Fiber Optic |
||

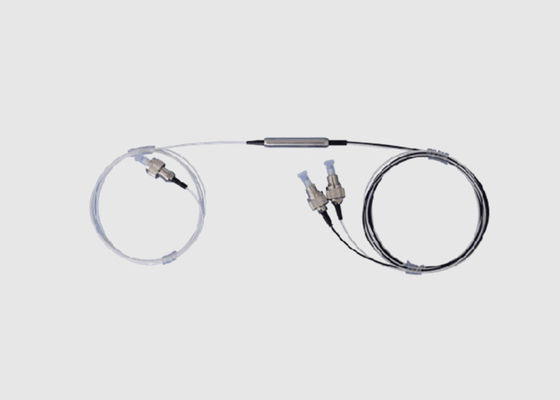

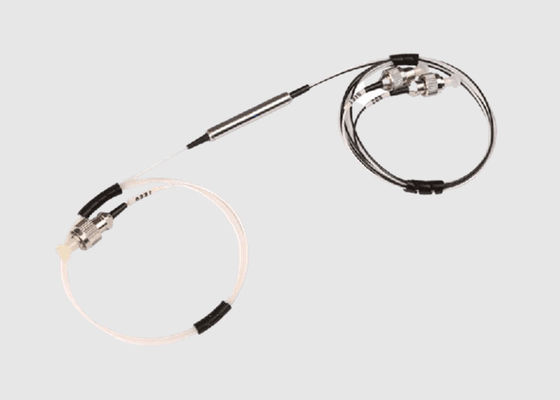

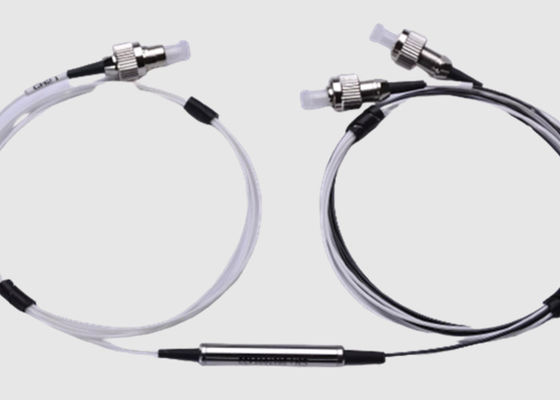

Coupleur WDM à fibre optique de type mini haute fiabilité 0,9 mm 1x N
Informations sur le produit :
WDM est l'abréviation de Wavelength-Division Multiplexing (Multiplexage par répartition en longueur d'onde) et est aujourd'hui l'une des technologies les plus utilisées pour les systèmes de communication optique à haute capacité.
Le module WDM étend la bande passante des réseaux métropolitains/d'accès. Les modules CWDM à 4 et 8 canaux sont basés sur des dispositifs de multiplexage par répartition en longueur d'onde. T
Le WDM est largement utilisé pour les télécommunications longue distance, les distributions d'accès/PON, les réseaux CATV.
Avantages et caractéristiques du WDM :
Applications WDM :
Spécifications et paramètres technologiques :
| Type de fibre (dB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Longueur d'onde de fonctionnement (nm) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Bande passante de fonctionnement (nm) | ±10/20 | ±15 | ±15 | ||||||
| Qualité | P | A | P | A | P | A | P | A | |
| Perte d'insertion (dB) | ≤0,15 | ≤0,25 | ≤0,30 | ≤0,40 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,35 | |
| Isolation (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,1 | ≤0,1 | |
| Directivité (dB) | ≥55 | ||||||||
| Température de fonctionnement (℃) | -40 ~ +85 | ||||||||
* La spécification ci-dessus exclut le connecteur
* D'autres spécifications peuvent être faites sur demande du client
Informations de commande :
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95 : 980 et 1550 nm 135 : 1310 et 1550 nm 65 : 1060 et 1550 nm 45 : 1480 et 1550 nm | 01 : :SMF-28e 02 : HI1060flex, 03 : OFS BF05635-02 |
1 :1 m X : personnalisation |
25 : 250 μM de fibre 09 : 900 μM de fibre lâche 20 : câble de 2 mm 30 : câble de 3 mm |
SC : SC/UPC SA : SC/APC ...... 00 : Pas de connecteur |
A : A B : B C : C |
|||||
| Qualité | Longueur d'onde de fonctionnement | Type de fibre | Longueur de la fibre | Type de jarretière | Type de connecteur | Dimension | ||||
