Détails sur le produit:
|
| Name modèle: | Cassette optique d'échange de fibre du duplex 12×LC | Mode de fibre: | Μm OS2 9/125 |
|---|---|---|---|
| Compte de fibre: | 24 fibres | Front Connector Type: | duplex de 12 x LC |
| Type arrière de connecteur: | 1 mâle de x MPO-24 (goupillé) | Examinez la longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Polarité: | Dactylographiez A |
| Distance Ethernet 10G: | 400m à 850nm | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | Cassette optique d'échange de la fibre 12×LC,Cassette duplex de tableau de connexion des fibres 12×LC,Cassette de tableau de connexion des fibres de MPO 12×LC |
||

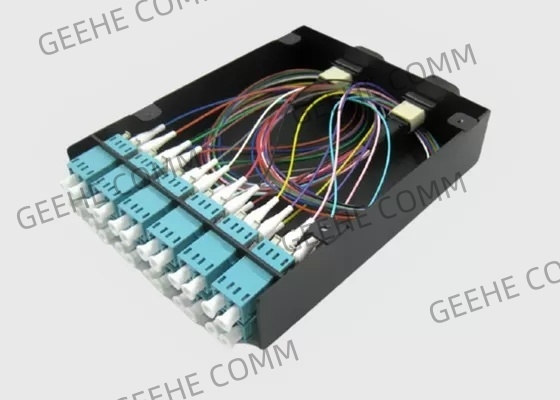

Cassette optique d'échange de fibre de duplex du câble 12×LC d'évasion de fibre de MTP/MPO
Données de base :
La cassette optique d'échange de fibre de MPO accepte tous les types de cordage pour éliminer des plateaux d'épissure et pour terminer des câbles dans des cassettes rapidement, sans risque, et d'une manière élégante. Le corps blanc d'ABS donne l'excellente visibilité pour des couleurs de fibre et la navette démontable d'épissure rend l'installation beaucoup plus commode. La cassette d'échange comporte des trous de mur-support dans le corps permettant à l'utilisateur de monter n'importe où.
En plus d'accepter tous les types de câble (tubes enflés y compris de fibre d'air), les points d'entrée doublent en tant que ports d'adaptateur de MPO donnant la flexibilité de convertir la cassette en cassette de MPO. Les adaptateurs de LC sont à volets et la plaque avant peut être enlevée même après l'installation dans un tableau de connexions tenant compte du nettoyage ou de la réparation facile des connecteurs internes.
Features&Benefits :
– Conception prête à l'emploi pour l'installation rapide et facile
– Matériel de PC+ABS pour assurer la représentation légère et et bonne de cachetage, assez forte
– Il est sans outil pour assembler le module
– Le bon aspect, a coûté vers le bas pour le grand groupe
– Usine terminée et essai de 100% pour assurer la représentation et la fiabilité
– Conception appropriée pour assurer le rayon de cintrage et dans la petite taille
– Ayez l'espace pour marquer, avec l'adaptateur duplex de 12 LC
Caractéristiques et paramètre :
représentation optique de fibre de 16F MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
MC-2xMPO/M-12xDLC-24OM3-A : Cassette optique de fibre de MPO, mâle de 2x MPO-12 au duplex de 12x LC/UPC, 24 fibres OM3 à plusieurs modes de fonctionnement, type A, -clé principale vers le bas
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
Application de cassette de MPO :
Conformité des normes de Geehe :
Certificat de RoHS :
