Détails sur le produit:
|
| Name modèle: | Câble d'évasion de fibre des modules MTP/MPO de cassette | Mode de fibre: | Μm OS2 9/125 |
|---|---|---|---|
| Compte de fibre: | FIBRE 12 | Front Connector Type: | duplex de 6 x LC |
| Type arrière de connecteur: | 1 mâle de x MPO-12 (goupillé) | Examinez la longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Polarité: | Dactylographiez A |
| Distance Ethernet 10G: | 400m à 850nm | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | Cassette de câble d'évasion de fibre de MPO,tableau de connexions de cassette de Mpo du duplex 6xLC,12 fibre Mpo dans la cassette de LC |
||

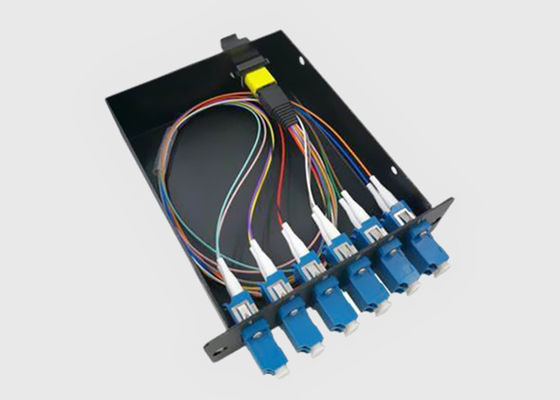

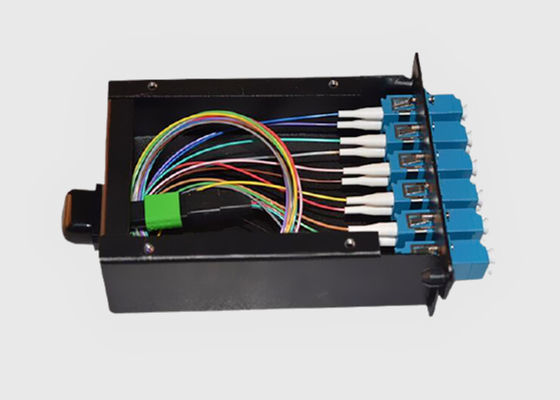

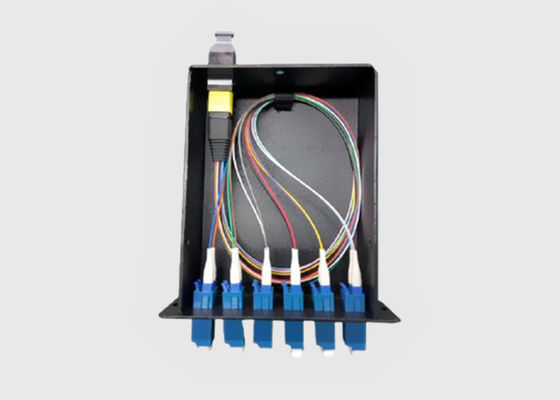

La fibre 12 a préinstallé 6 le câble duplex d'évasion de fibre des adaptateurs MTP/MPO de LC
Données de base :
Nos cassettes de 10GB OM4 MPO avec 12 connecteurs de LC sont fabriquées avec pré-terminée à haute densité et qui fait gagner de la place, et ont examiné MPO aux câbles d'évasion de LC conçus pour des centres de traitement des données, des réseaux de stockage, et des LANs avec la formation minimale. Elles sont employées pour relier ensemble des épines dorsales de MPO/MTP avec des cordes de correction de LC. Disponible dans OM1 à plusieurs modes de fonctionnement (62.5/125), OM3/OM4 (50/125), et OS2 unimodal (9/125).
Plainte à TIA/EIA-568-C.3 et ISO/IEC 11801 et IEC-61754-7 et EIA/TIA-604-5 - MTP/MPO.
Features&Benefits :
Modules à haute densité de cassette de facile-prise
-- Fibre jusqu'à 96 par 1U, fibre de bâtis 384 par tableau de connexions 4U rackmount
solution de câblage du Prise-et-jeu MTP/MPO
-- Flexible pour l'intégration avec le tableau de connexions rackmount d'Optec
Facilité d'installation et de bonne traçabilité
-- Label de la Manche et label de données imprimé avec la valeur de perte par insertion pour chaque port
Représentation qualifiée au delà des normes de TIA/EIA et de CEI
-- Préinstallé avec usine-terminé et l'usine a examiné MTP/MPO à l'ensemble d'hydre de LC
Simple pour employer, installation commode
-- Préinstallé avec des adaptateurs de la fibre MTP/MPO à l'arrière et des adaptateurs de LC dans le panneau avant
Élimination d'arrêts de champ
-- Réduit le coût de la main-d'oeuvre et améliore l'administration de câblage
Caractéristiques et paramètre :
représentation optique de fibre de 16F MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
MC-2xMPO/M-12xDLC-24OM3-A : Cassette optique de fibre de MPO, mâle de 2x MPO-12 au duplex de 12x LC/UPC, 24 fibres OM3 à plusieurs modes de fonctionnement, type A, -clé principale vers le bas
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
Application de cassette de MPO :
Conformité des normes de Geehe :
Certificat de RoHS :
