Détails sur le produit:
|
| Name modèle: | MPO au câble duplex d'évasion de fibre de 4x LC | Mode de fibre: | OM3 (50/125) |
|---|---|---|---|
| Diamètre de câble: | 3.0MM | Type de connecteur: | MPO femelle - duplex de LC |
| Couleur de veste: | Magenta / Beige / Aqua / Vert / Jaune, Rouge, etc. | Longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Rayon de cintrage minimum: | 7.5mm |
| Charge de traction d'installation: | 100 N | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | MPO au câble duplex d'évasion de fibre de 4x LC,8 câble d'évasion de fibre de la fibre OM3 |
||
Femelle de MPO connecteur optique unimodal masculin de fibre de MPO au 9/125 MPO pour le réseau
Aperçu rapide :
* 1-864 câbles équipés pré-terminés sont disponibles
* peut être conçu avec les types suivants de fibre : SM, SM peu sensible de courbure ; 62.5µm MILLIMÈTRE ; laser de 50µm (OM2) et de 50µm optimisé (OM3/OM4)
* Assemblées de ruban de 12F/8F MPO disponibles qui facilitent l'arrêt rapide et facile des fibres de ruban pour les solutions 1G/10G/40G/100G
* options personnalisables d'arrêt et de câble disponibles
* disponible avec le connecteur flexible du MPO de Sumitomo, qui permet le changement de genre et de polarité du champ aussi bien que des opérations va-et-vient.
* canalisation verticale, assemblée plénière, et options de LSZH disponibles
* toutes les configurations industriellement compatibles de connecteur peuvent être spécifiées

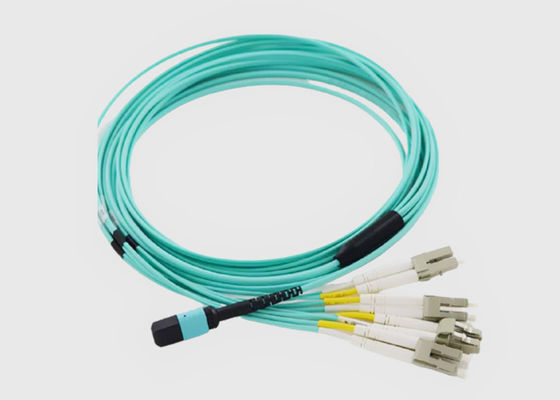

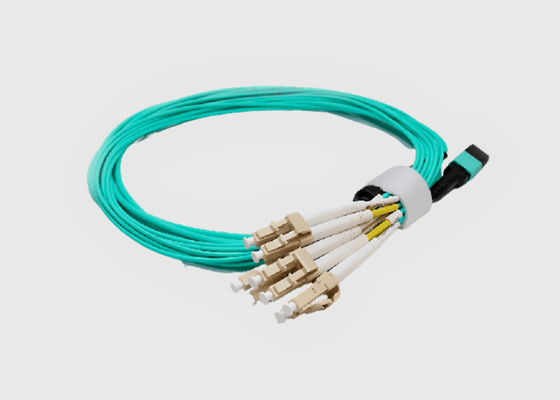

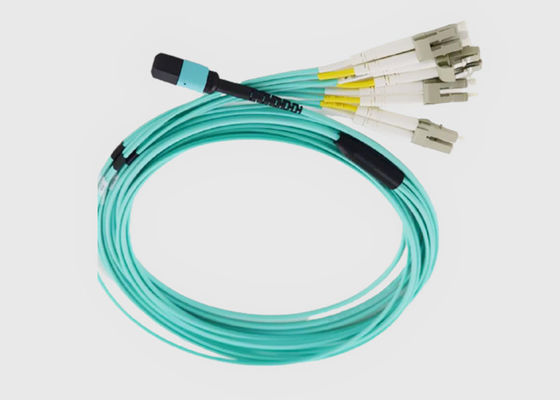

Le MF-MPO/F-4xDLC-OM3-x M-B-LS de Geehe est usine pré-a terminé MPO 4xLC au câble d'évasion du duplex 50/125 10G OM3, offrant à l'utilisateur l'avantage de à qualité cohérente, à une installation beaucoup plus rapide, et à une gestion plus simple de câble. Ce câble d'évasion de MPO est composé d'un connecteur femelle de MPO et de connecteurs duplex de la fibre 4xLC sur l'autre extrémité. Les câbles de harnais de MPO utilisent 8 fibres du noyau OM3 pour transmettre entièrement 40Gbps. 4 fibres dans chaque direction transmettant à 10Gbps. Le câble optique de harnais de fibre se conforme à la polarité de la méthode B (Cross-Connect), et le connecteur de MTP est disponible sur demande. Cet OM3 MPO au câble duplex du harnais 4xLC convient à l'utilisation dans 100G QSFP28 SR4 au SR de 25G SFP28, ou au 40G QSFP SR4 à l'interconnexion d'émetteur-récepteur de SR de 10G SFP+.
Câble optique Features&Benefits de MPO :
Caractéristiques et paramètre :
Représentation optique de câble de fibre de MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
L'information de commande de legs de LC :
| Extrémité de connecteur | Mode | Configuration de câble | Couleur de câble | Diamètre de câble | Longueur de câble (m) | ||||
| LC au LC | 9 | OS1/OS2 | D | Duplex | Y | Jaune | 2.4mm | 1 | |
| 7A1 | G.657A1 | DR | Canalisation verticale duplex | Aqua | 3.0mm | 2 | |||
| 7A2 | G.657A2 | DP | Assemblée plénière duplex | P | Pourpre | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
Application de corde de correction de fibre de MPO :
Conformité des normes de Geehe :
