Détails sur le produit:
|
| Name modèle: | Corde de correction optique de MTP MPO | Mode de fibre: | OM4 50/125μm |
|---|---|---|---|
| Diamètre de câble: | 3.0MM | Type de connecteur: | MTP (Élite), MPO (Élite) |
| Couleur de veste: | Magenta / Beige / Aqua / Vert / Jaune, Rouge, etc. | Longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Rayon de cintrage minimum: | 7.5mm |
| Charge de traction d'installation: | 100 N | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | Corde de correction d'OM4 Mpo,corde de correction de 10Gbs MPO,câble optique de fibre du mpo 10Gbs |
||

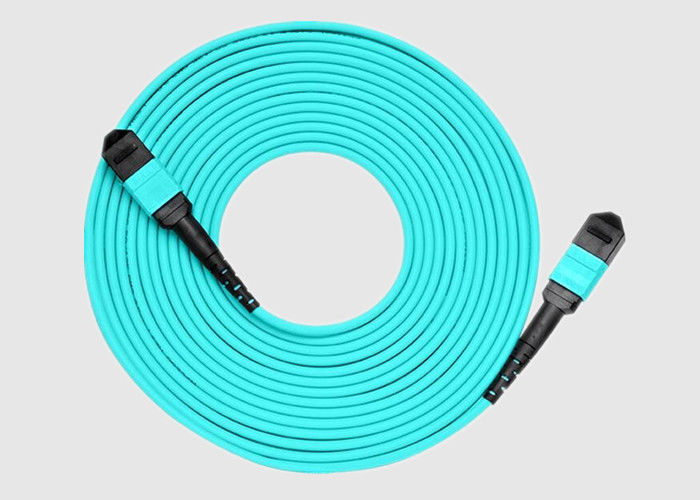

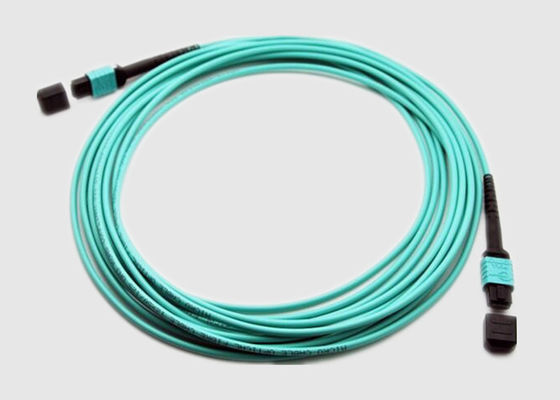

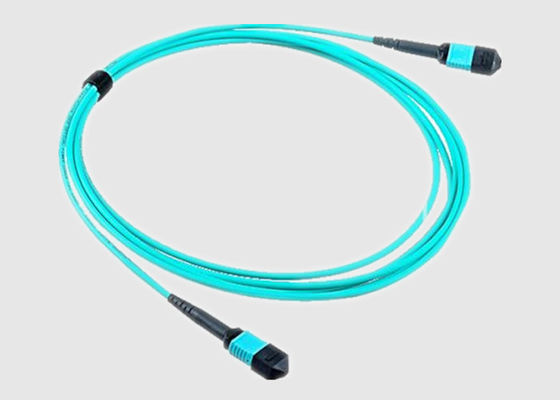

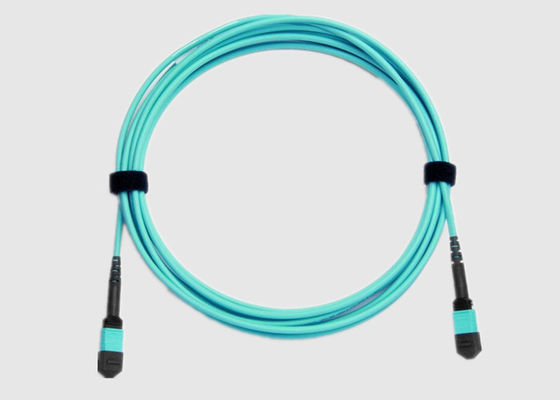

Mode multi OM3 corde de correction optique de la fibre MTP MPO d'OM4 12 - 24 de l'Aqua 10Gbs
Données de base :
12- et 24 câbles de tronc de fibre multimode de Mpo avec les vestes assemblée-évaluées d'OFNP simplifier des connexions et réduire le temps d'installation en courant 12 fibres en un câble.
Les cordes de correction de fibre du MPO de Geehe ménagent de l'espace pour les installations permanentes de poids du commerce d'émission et la transmission de données pour la connexion de support-à-support, bâti de châssis de MTP, éventent des boîtes, et le fan étirent des clôtures.
La corde de correction optique est disponible dans un grand choix de longueurs, telles que 1m, 1.5m, 2m, 3m, 4m, 5m à 300M, type différent de disponible de fibre optique (G.652D, G.657, OM1, OM2, OM3 ou OM4, OM5).
Features&Benefits :
Caractéristiques et paramètre :
Représentation optique de câble de fibre de MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
Application de corde de correction de fibre de MPO :
Conformité des normes de Geehe :
