Détails sur le produit:
|
| Nom de module: | Coupleur de WDM 1×2 | type de port: | 1×2 |
|---|---|---|---|
| Type de fibre: | Fibre de panda de P.M. tous les ports ou fibre de SM | Veste: | 250um ou 900nm ou d'autres |
| Connecteurs: | Avec des connecteurs de LC UPC | Longueur de tresse: | 1M, 1.5M ou adapté aux besoins du client |
| Port commun de passage: | PM980, PM1310 ou PM1550 | La Manche d'option: | 2, 4, 8, 16, 18, 36, 48 canaux |
| Longueur d'onde fonctionnante: | 980~1620 nanomètre | Paquet: | Paquet original de carton ; Comme exigence de clients |
| Mettre en évidence: | Coupleur optique de WDM de la fibre 1×2,WDM optique de la fibre 1310nm,coupleur optique de WDM de la fibre 1490nm |
||

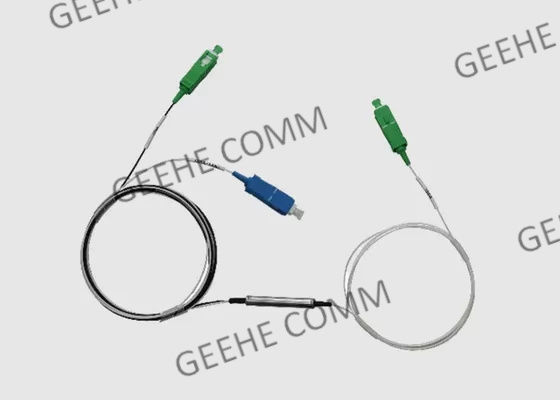

Moins le double WDM de coupleur du rapport LC/UPC 1x2 Fbt de diviseur de fenêtre de MOQ FTTH
Données de base :

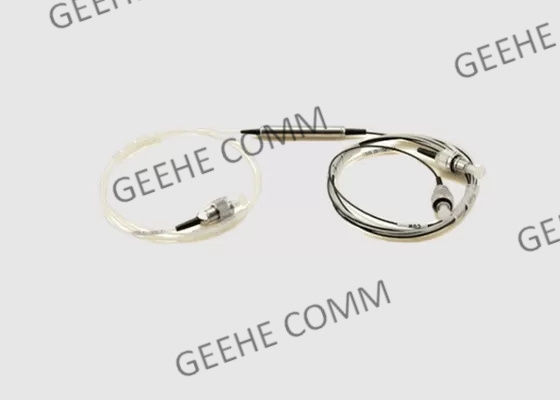

polarisation 1x2 (2x2) maintenant le coupleur fondu de WDM
le 14H 1x a fondu les coupleurs optiques de fibre permettent à une entrée simple de fibre d'être coupée en 2 sorties. La fibre de PANDA utilisée dans des ces coupleurs leur permet de fournir un rapport élevé d'extinction pour la lumière lancée dans l'axe lent de la fibre.
Caractéristiques.
WDM Benefit&Features de FBT :
WDM Benefit&Features de FBT :
* conditions de GR-1209-CORE pour les composants optiques passifs
* conditions de garantie de la fiabilité de GR-1221-CORE pour les composants optiques passifs
* conditions de GR-326-CORE pour les ensembles de pullovers unimodaux de sable de connecteurs optiques
* norme optique d'interpretability de connecteur de la fibre TIA-604
* directive de ROHS concernant la restriction des substances dangereuses
Applications de WDM :
Paramètres de technologie de Specifications& :
| Type de fibre (DB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Longueur d'onde de fonctionnement (nanomètre) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Largeur de bande de fonctionnement (nanomètre) | ±10/20 | ±15 | ±15 | ||||||
| Catégorie | P | P | P | P | |||||
| Perte par insertion (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolement (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directivité (DB) | ≥55 | ||||||||
| Température de fonctionnement (℃) | -40 | +85 | ||||||||
* les spécifications ci-dessus excluent le connecteur
* d'autres spécifications peuvent être faites sur le client exigent
L'information de commande :
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01 : : SMF-28e 02 : HI1060flex, 03 : OFS BF05635-02 |
1:1m X : personnalisation |
25:250μM Fiber fibre lâche 20 de 09:900μM : câble de 2mm 30 : câble de 3mm |
Sc : SC/UPC SA : SC/APC ...... 00 : Aucun connecteur |
: B : B C : C |
|||||
| Catégorie | Longueur d'onde d'opération | Type de fibre | Longueur de fibre | Type de tresse | Reliez le type | Dimension | ||||
Type de câble de WDM :
1. Les fibres unimodales permettent à un mode de propager.
2. les fibres multimode soutiennent la propagation des modes "MULTIPLE".
3. la gamme de longueurs d'onde est la gamme des longueurs d'onde que le WDM fonctionnera dedans.
l'espacement 4.Channel est la différence de centre-à-centre dans la fréquence entre les canaux voisins. Deux cents gigahertz correspondent à .4 espacement de nanomètre, 100 gigahertz correspondent à .2 espacement de nanomètre, et 50 gigahertz correspondent à .1 espacement de nanomètre.
5. Le nombre de canaux est le nombre de canaux que le dispositif doit envoyer l'information. Ce nombre peut s'étendre de 4 à 160 avec des améliorations de conception ajoutant plus de canaux.
Paquet
Paquet original de carton ;
Comme exigence de clients.
Service de COMM. de Wuhan Geehe :
-- Amélioration continue ; acceptation de nouveaux défis
-- Nouveaux processus d'innovation, et création des produits nouveaux au profit de nos clients
-- Aperçus gratuits pour l'essai
-- L'inspection du travail du travail, acceptent également le tiers inspectent
-- Une plus jeune équipe
