Détails sur le produit:
|
| Nom de module: | Coupleur de WDM unimodal | type de port: | 1×26 |
|---|---|---|---|
| Type de fibre: | Fibre de panda de P.M. tous les ports ou fibre de SM | Veste: | 250um ou 900nm ou d'autres |
| Connecteurs: | Avec des connecteurs de LC UPC | Longueur de tresse: | 1M, 1.5M ou adapté aux besoins du client |
| Port commun de passage: | PM980, PM1310 ou PM1550 | La Manche d'option: | 2, 4, 8, 16, 18, 36, 48 canaux |
| Longueur d'onde fonctionnante: | 980~1620 nanomètre | Paquet: | Paquet original de carton ; Comme exigence de clients |
| Mettre en évidence: | WDM optique de la fibre 1310 1550nm,coupleur optique de WDM de la fibre 900um,Coupleur optique de WDM de fibre unimodal |
||

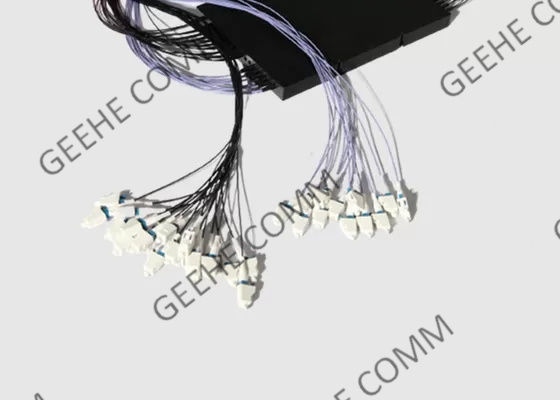

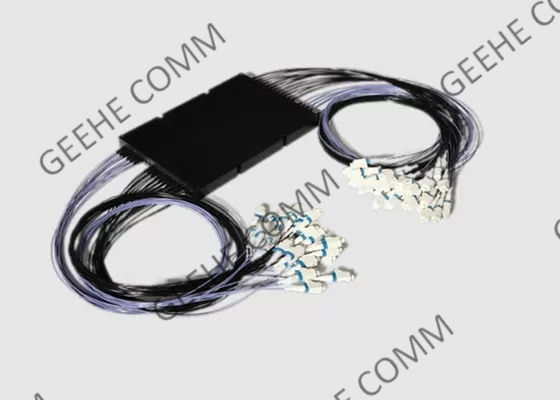

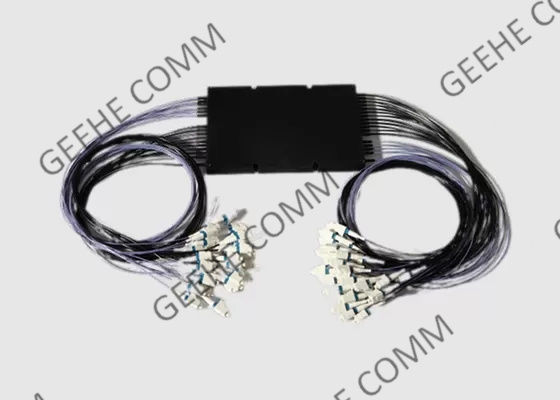

Haut coupleur de WDM de l'isolement 1310 1550nm 900um unimodal avec SC/APC
Données de base :
Il est commun pour coupler deux longueurs d'onde très différentes dans le même chemin léger dans des applications de mélange de fréquence non linéaire, comme dans SFG/DFG ou OPA. Cependant, la solution pour coupler deux longueurs d'onde très différentes dans la même fibre optique ne pourrait pas être disponible par l'intermédiaire des coupleurs communs de WDM sur le marché.
Pour résoudre ce problème de accouplement, nous fournissons les coupleurs spéciaux de WDM pour votre commodité d'application. Vous pouvez spécifier vos longueurs d'onde d'entrée-sortie et types désirés de fibre préférée dans chaque port de accouplement. Nous concevoir/fabriquerons les coupleurs spéciaux de WDM à l'assistant votre longueur d'onde combinant ou se dédoublant dans des applications de mélange de fréquence non linéaire.
WDM Benefit&Features de FBT :
Certification et conformité :
* GR-1209-CORE Conditions pour les composants optiques passifs
* GR-1221-CORE Conditions de garantie de la fiabilité pour les composants optiques passifs
* GR-326-CORE Conditions pour les ensembles de pullovers unimodaux de sable de connecteurs optiques
* TIA-604 Norme optique d'interpretability de connecteur de fibre
* ROHS Directive concernant la restriction des substances dangereuses
Applications de WDM :
Paramètres de technologie de Specifications& :
| Type de fibre (DB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Longueur d'onde de fonctionnement (nanomètre) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Largeur de bande de fonctionnement (nanomètre) | ±10/20 | ±15 | ±15 | ||||||
| Catégorie | P | P | P | P | |||||
| Perte par insertion (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolement (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directivité (DB) | ≥55 | ||||||||
| Température de fonctionnement (℃) | -40 | +85 | ||||||||
* les spécifications ci-dessus excluent le connecteur
* d'autres spécifications peuvent être faites sur le client exigent
L'information de commande :
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01 : : SMF-28e 02 : HI1060flex, 03 : OFS BF05635-02 |
1:1m X : personnalisation |
25:250μM Fiber fibre lâche 20 de 09:900μM : câble de 2mm 30 : câble de 3mm |
Sc : SC/UPC SA : SC/APC ...... 00 : Aucun connecteur |
: B : B C : C |
|||||
| Catégorie | Longueur d'onde d'opération | Type de fibre | Longueur de fibre | Type de tresse | Reliez le type | Dimension | ||||
Connecteurs de WDM
