Détails sur le produit:
|
| Nom de module: | Coupleur optique de WDM avec le connecteur de Sc | type de port: | 1×48 |
|---|---|---|---|
| Type de fibre: | Fibre de panda de P.M. | Veste: | 250um ou 900nm ou d'autres |
| Connecteurs: | Avec des connecteurs de LC UPC | Longueur de tresse: | 1M, 1.5M ou adapté aux besoins du client |
| Port commun de passage: | PM980 ou PM1550 | La Manche d'option: | 4, 8, 16, 18 canaux |
| Longueur d'onde fonctionnante: | 980~1620 nanomètre | Paquet: | Mini paquet, paquet de module, paquet de vue |
| Mettre en évidence: | Coupleur optique de WDM de fibre multimode,WDM optique de fibre avec le connecteur de Sc,Coupleur optique de WDM de fibre de GV |
||

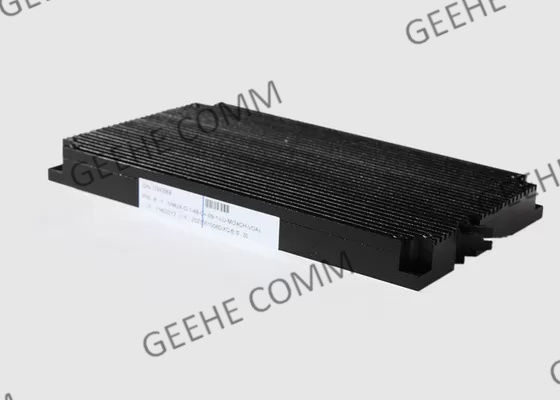

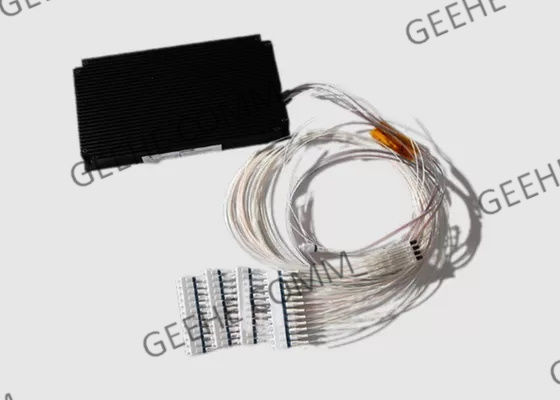

Le GV a approuvé le coupleur optique à plusieurs modes de fonctionnement de WDM de récepteur d'EFDA avec le connecteur de Sc
Données de base :
La fan a fondu le coupleur est construite à l'aide de la technologie biconique fondue de la chandelle (FBT). Elle peut être employée pour dédoubler le signal d'entrée à de divers rapports avec la basse perte par insertion.
Modules fondus de WDM : Le WDM fondu utilisé dans des amplificateurs de fibre optique, tels que 980/1550nm, 1480/1550nm, 980/1060nm a fondu le WDM ;
Module fondu de WDM utilisé dans des systèmes de communication optiques bidirectionnels ou de CWDM, tels que le module de WDM 1310/1550nm.
Les connecteurs sont disponibles : LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC etc.
WDM Benefit&Features de FBT :
* isolement élevé de la Manche
* uniformité et fiabilité élevées
* basse insertion et renvoyer la perte
* particulièrement stable et fiable
* paquet rocailleux et ambiant stable
* La personnalisation a soutenu
Certification et conformité :
* GR-1209-CORE Conditions pour les composants optiques passifs
* GR-1221-CORE Conditions de garantie de la fiabilité pour les composants optiques passifs
* GR-326-CORE Conditions pour les ensembles de pullovers unimodaux de sable de connecteurs optiques
* TIA-604 Norme optique d'interpretability de connecteur de fibre
* ROHS Directive concernant la restriction des substances dangereuses
Applications de WDM :
* FTTX
* réseaux optiques passifs (PON)
* Digital, systèmes visuels hybrides
* liens de CATV et capteurs de fibre
* télécommunication longue-courrière
* distributions d'Access /PON
* Datacenter
Paramètres de technologie de Specifications& :
| Type de fibre (DB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Longueur d'onde de fonctionnement (nanomètre) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Largeur de bande de fonctionnement (nanomètre) | ±10/20 | ±15 | ±15 | ||||||
| Catégorie | P | P | P | P | |||||
| Perte par insertion (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolement (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directivité (DB) | ≥55 | ||||||||
| Température de fonctionnement (℃) | -40 | +85 | ||||||||
* les spécifications ci-dessus excluent le connecteur
* d'autres spécifications peuvent être faites sur le client exigent
L'information de commande :
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01 : : SMF-28e 02 : HI1060flex, 03 : OFS BF05635-02 |
1:1m X : personnalisation |
25:250μM Fiber fibre lâche 20 de 09:900μM : câble de 2mm 30 : câble de 3mm |
Sc : SC/UPC SA : SC/APC ...... 00 : Aucun connecteur |
: B : B C : C |
|||||
| Catégorie | Longueur d'onde d'opération | Type de fibre | Longueur de fibre | Type de tresse | Reliez le type | Dimension | ||||
Service de COMM. de Wuhan Geehe :
-- Amélioration continue ; acceptation de nouveaux défis
-- Nouveaux processus d'innovation, et création des produits nouveaux au profit de nos clients
-- Aperçus gratuits pour l'essai
-- L'inspection du travail du travail, acceptent également le tiers inspectent
-- Une plus jeune équipe
-- 15 ans de fournisseurs stables, la date de livraison peut être garantie
