Détails sur le produit:
|
| nom de module: | Coupleurs de modules WDM fusionnés | Configuration gauche: | 1 x 2 |
|---|---|---|---|
| Longueur d'onde de centre: | 1550 nm | Largeur de bande: | ±20nm |
| Rapport d'extinction de polarisation: | ≥ 17dB | Type de fibre: | Fibre de panda de P.M. tous les ports ou fibre de SM |
| Port commun de passage: | PM980 ou PM1550 | La Manche d'option: | 4, 8, 16, 18 canaux |
| Longueur d'onde de fonctionnement: | 980~1620 nanomètre | Le paquet: | Mini-ensemble, Ensemble de modules, Ensemble de cadres |
| Mettre en évidence: | coupleur de fibre de 155nm P.M.,50/50 coupleur de fibre de P.M.,coupleur de maintien de la polarisation 155nm |
||

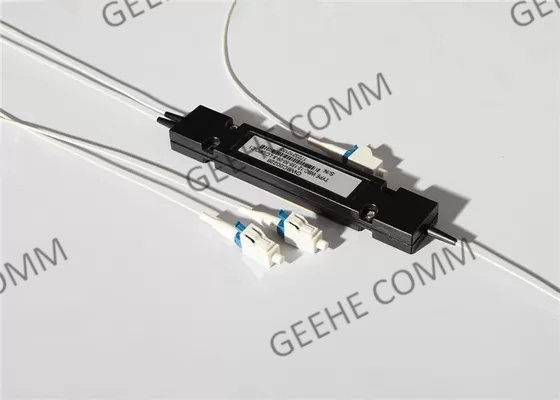

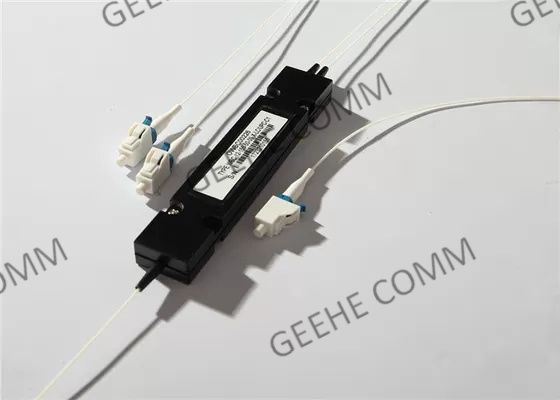

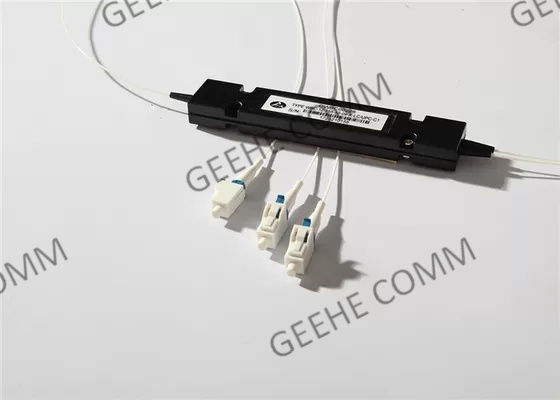

50:50 Mode unique 1 × 2 155nm Polarisation maintien du filtre coupleur
Informations de base:
Les accoupleurs de maintien de la polarisation (PMC) combinent ou divisent la lumière entrante et maintiennent leurs états de polarisation aux ports de sortie.
Il existe deux types d'accouplages PM, basés sur des sous-composants micro-optiques ou basés sur des fibres fusionnées PM.Leur rapport d'accouplement peut être spécifié avec une grande précisionDeux configurations, 1x2 ou 2x2, sont disponibles.
Le filtrage de Geehe pour maintenir la polarisation:1:99,2:98,5:95,10:90,50:50,1:99,2:98,5:95,10:90,50:50.
Avantages et caractéristiques du WDM FBT:
Certification et conformité:
GR-1209-CORE Exigences relatives aux composants optiques passifs
GR-1221-CORE Exigences relatives à l'assurance de la fiabilité des composants optiques passifs
GR-326-CORE Exigences relatives aux connecteurs optiques à mode unique
TIA-604 Norme d'interprétabilité des connecteurs en fibre optique
Directive ROHS relative à la restriction des substances dangereuses
Applications WDM:
- Je ne sais pas.Résultats de l'enquête
-- Réseaux optiques passifs (PON)
-- Systèmes vidéo numériques hybrides
-- Liens CATV et capteurs à fibres
-- Télécommunications à longue distance
-- Distributions d'accès / PON
Spécifications et paramètres technologiques:
| Paramètre | P | Une | |||||||||
| Longueur d'onde de fonctionnement | 1480/1550 nm | ||||||||||
| Perte d'insertion (max.Je vous en prie.dB) | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | |
| 21/0. Je vous en prie.8 | 18/0. Je vous en prie.8 | 14.2/0.9 | 11.2/1.1 | 3.6 | 22/1. Je vous en prie.0 | 18.5/1. Je vous en prie.0 | 14.8 à 1.1 | 11.8 à 1.3 | 4.0 | ||
| Max.Uniformité (dB)) | 0.8 | ||||||||||
| Ratio d'extinction mini.(dB) | 20 | 18 | |||||||||
| Perte de retour optique(dB) | ≥ 50 | ||||||||||
| Gestion de l'énergie(mW) | 500 | ||||||||||
| Température de fonctionnement(°C) | -10 à +75 | ||||||||||
| Température de stockage(°C) | -40 à +85 | ||||||||||
| Type de fibre | Les fibres PM Panda | ||||||||||
| Les dimensions de l'emballage (mm) | Φ3 x L35 ou Φ3 x L48 | ||||||||||
* La spécification ci-dessus exclut le connecteur
* D'autres spécifications peuvent être faites selon les besoins du client
Informations sur les commandes:
| PMC | - Une X. | -X2 | - XX | - XX | - Une X. | - XX | - XX | X |
| P: prime A: catégorie A X: sur demande |
12Je suis désolée. 22Je vais te le dire. |
551550 nm xx: sur demande |
01Je suis désolé. 50Je suis désolée.50 |
11 m x: sur demande |
25250,00 μM de fibres 09 900 μM de fibres en vrac 20câble lumineux de 2 mm 30câble lumineux de 3 mm |
SC:SC/UPC SA:SC/APC 00:pas de connecteur | A: Une B: B C: C |
|
| Grade | Numéro de port | Longueur d'onde de fonctionnement | Ratio d'accouplement | Longueur de la fibre | Type de fibre | Type de connexion | Dimension |
