Détails sur le produit:
|
| nom de module: | WDM en communication optique | Type de port: | 2x4 |
|---|---|---|---|
| Type de fibre: | Fibre PM Panda | Vêtement: | 250um ou 900nm ou d'autres |
| Des connecteurs: | Avec connecteurs UPC LC | Longueur de tresse: | 1M, 1.5M ou adapté aux besoins du client |
| Port commun de passage: | PM980 ou PM1550 | La Manche d'option: | 4, 8, 16, 18 canaux |
| Longueur d'onde de fonctionnement: | 980~1620 nanomètre | Paquet: | Mini-ensemble, Ensemble de modules, Ensemble de cadres |
| Mettre en évidence: | WDM optique de la fibre 1480nm,module de WDM 1480nm,multiplexeur de division de la vague 1480nm |
||

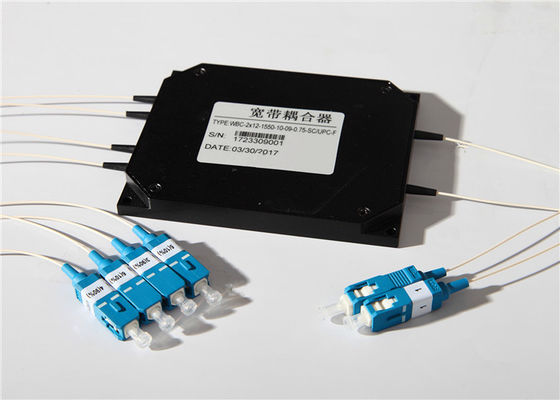

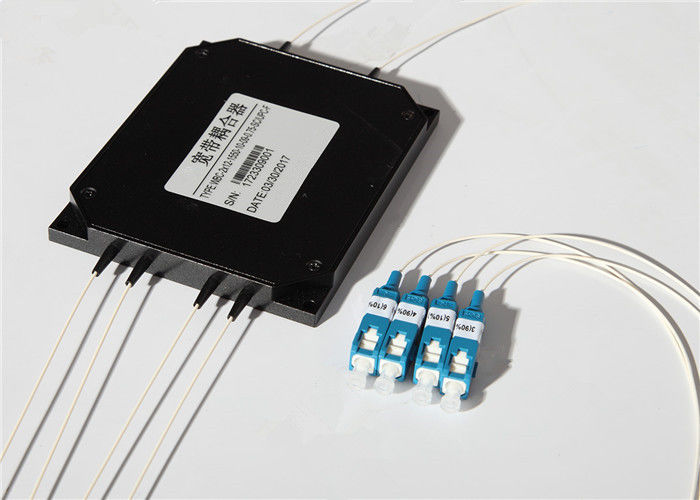

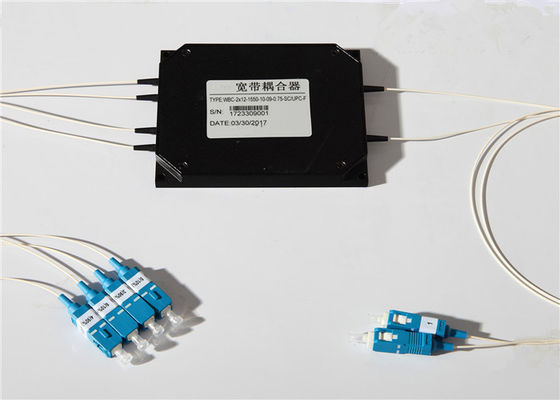

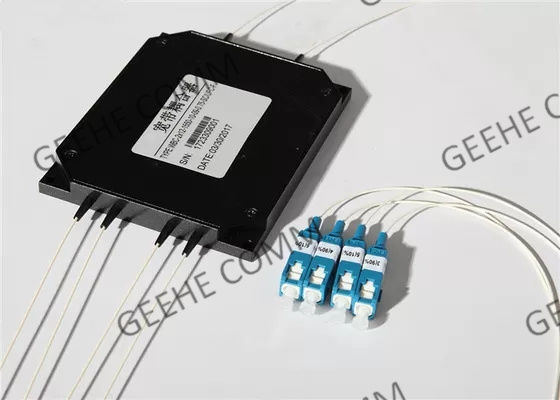

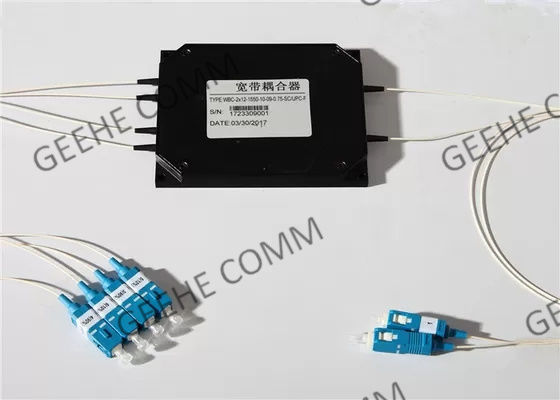

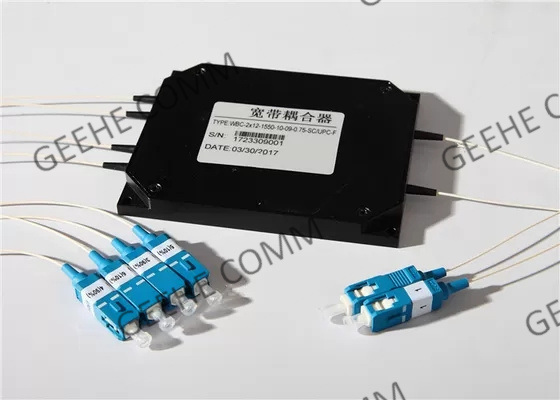

Module WDM fusionné à haute direction 2 × 4 ventilateur 1480/1550 nm avec connecteur LC
Informations de base:
Le coupleur fusionné à mode unique 2 × 4 est construit en utilisant la technologie de cône biconical fusionné (FBT).
Vous pouvez choisir deux principaux types de modules WDM fusionnés: WDM fusionné utilisé dans les amplificateurs à fibre optique, tels que 980/1550nm, 1480/1550nm, 980/1060nm WDM fusionné;Module WDM fusionné utilisé dans les systèmes de communication optique bidirectionnelle ou CWDM, tels que le module WDM 1310/1550 nm.
Les connecteurs sont les suivants: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC, etc.
Avantages et caractéristiques du WDM FBT:
* Différents rapports d'accouplement
* Isolement des canaux supérieurs
* Haute homogénéité et fiabilité
* Faible perte d'insertion et de retour
* Exceptionnellement stable et fiable
* Personnalisation prise en charge
Certification et conformité:
* GR-1209-CORE Exigences relatives aux composants optiques passifs
* GR-1221-CORE Exigences d'assurance de fiabilité pour les composants optiques passifs
* GR-326-CORE Exigences relatives aux connecteurs optiques à mode unique
* Norme d'interprétabilité des connecteurs à fibre optique TIA-604
* Directive ROHS relative à la restriction des substances dangereuses
Applications WDM:
* FTTX
* Réseaux optiques passifs (PON)
* Systèmes vidéo numériques hybrides
* Liens CATV et capteurs à fibre
* Télécommunications à longue distance
* Distributions d'accès / PON
* réseau LAN/WAN/métropole
* Centre de données
Spécifications et paramètres technologiques:
| Type de fibre (dB) | Corning HI1060flex ou OFS BF05635-02 | Le numéro de série: | |||||||
| Longueur d'onde de fonctionnementNm) | 980 et 1550 | 1060 et 1550 | 1310 et 1550 | 1480 et 1550 | |||||
| Largeur de bande d'exploitationNm) | ±10/20 | ± 15 | ± 15 | ||||||
| Grade | P | Une | P | Une | P | Une | P | Une | |
| Perte d'insertiondB) | ≤ 015 | ≤ 025 | ≤ 030 | ≤ 040 | ≤ 02 | ≤ 03 | ≤ 03 | ≤ 035 | |
| IsolementdB) | ≥ 20 | ≥ 18 ans | ≥ 20 | ≥ 18 ans | ≥ 25 | ≥ 18 ans | ≥ 25 | ≥ 18 ans | |
| PDL ((dB) | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 01 | ≤ 01 | |
| DirectivitédB) | ≥ 55 | ||||||||
| Température de fonctionnement ((°C) | -40 ~ +85 | ||||||||
* La spécification ci-dessus exclut le connecteur
* D'autres spécifications peuvent être faites selon les besoins du client
Informations sur les commandes:
| Le WDM... | Je ne... | Le XX- | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X | |||
| 95Il est possible que le nombre d'échantillons soit supérieur à 500. | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11m X: personnalisation |
25250 μM de fibres 09:900μM câble à fibre lâche 20: 2 mm 30: câble de 3 mm |
SC:SC/UPC SA:SC/APC Je vous en prie. 00Pas de connecteur |
A: Une B: B C:C |
|||||
| Grade | Opération Longueur d'onde | Type de fibre | Longueur de la fibre | Type de queue de porc | Type de connexion | Dimensionn | ||||
