Détails sur le produit:
|
| Nom du modèle: | Câble optique de fibre de MPO | Noyau de fibre: | 4, 8,12, 16, 24, 48, 72, 96 cœurs tailles disponibles |
|---|---|---|---|
| Diamètre des fibres: | 2,0 mm | Type de connecteur: | MPO, SC, SC / APC, LC, LC / APC, ST, FC, FC / APC Connector Options |
| Couleur de la veste: | Beige / aqua / vert / jaune, etc. | Matériau de la veste en fibres: | Canalisation verticale (OFNR), assemblée plénière (OFNP), LSZH |
| Longueur de fibre: | 1m ou comme demande | Type de fibre: | Mode unique (OM3, OM4, OM5 sont facultatifs) |
| Longueur d'onde: | 850 nm / 1310 nm / 1550 nm | Charge de traction à long terme: | 50 N |
| Mettre en évidence: | câble de fibre de 2.0mm MPO,câble de fibre du mpo 12 de 2.0mm,câble d'évasion de mpo de 2.0mm |
||

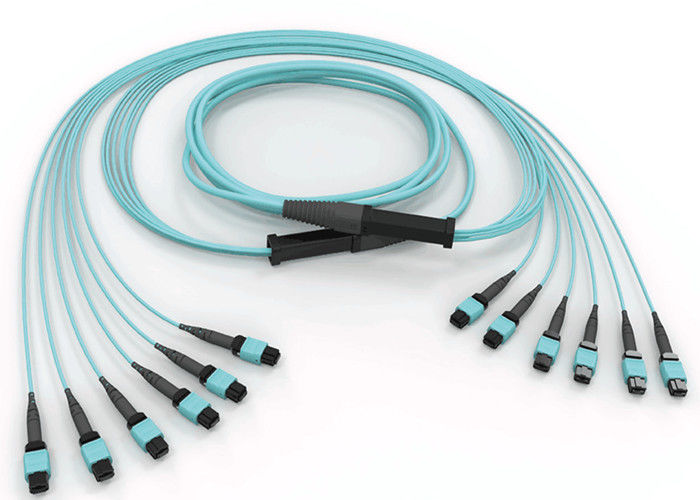

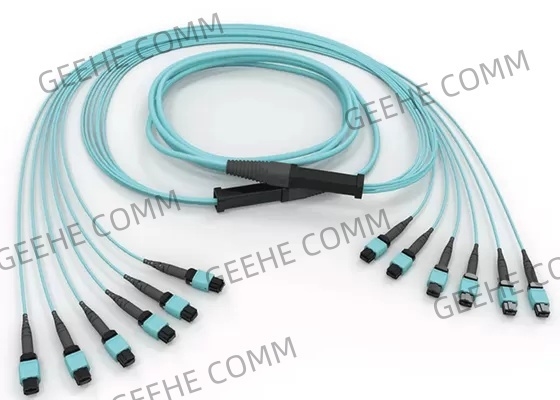

12 cœurs OM3 mode unique standard 2.0 mm câble à fibre optique MPO
Une brève description:
* Options de 12 et 24 fibres disponibles
* Réservoir de connecteur de type industriel
* Cable à fibre optique coupé en longueur
* Des démarrage disponibles pour des capacités supplémentaires de routage par fibre
* Ensembles de câbles testés à 100% avant expédition
* Options à faible perte disponibles
* Plusieurs rubans empilés à l'intérieur de la veste ronde
* Adaptateurs en boucle disponibles
* Forcation standard de 2,0 mm pour les connecteurs à fibre unique
Principales caractéristiques et avantages:
* Réservoir de connecteur de type industriel
*Simplifie la mise en œuvre
*Compatible avec d'autres câbles préinstallés
*MTP/MPO câbles en fibre pré-terminés à tronc de tube en vrac
*Notre câble à fibre optique est disponible en options 4, 8, 12, 16 et 24 cœurs
*Cable en PVC résistant à l'oxydation et à la dégradation
Spécifications et paramètres:
Performance de la fibre optique:
| Connecteur MPO | Standard Sm | Faible perte Sm | Numéro de série | Faible perte | |
| Perte d'insertion | Typical (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Maximum (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Perte de retour (dB) | ≥ 60 pour les APC (polie à huit angles) |
≥ 20 pour le PC | |||
| ≥ 50 pour le PC | Je ne sais pas. | ||||
| Homme/femme (dB) | Homme: avec des broches, Femme: sans broches | ||||
| Résistance à la traction (dB) | ≤ 0,3 (maximum 66N) | ||||
| Vibration (dB) | ≤ 0,3 (de 10 à 55 Hz) | ||||
| Cycle thermique (dB) | ≤ 0,3 (-40 à 75 °C, 21 cycles) | ||||
Paramètre géométrique de la face extrême:
| Nom de l'article | Spécifications | ||||
| SM | MM | ||||
| RX(mm) | Le numéro de série | ||||
| RY(mm) | Min 5 | ||||
| Hauteur de la fibre (nm) | 1000 à 3500 | ||||
| Différence maximale et hauteur totale (nm) | Maximum: 500 | ||||
| Différence maximale de hauteur adj (nm) | Maximum: 300 | ||||
| Angle de l'axe X (°) | -0,2 à 0.2 | ||||
| Angle de l'axe Y (°) | PC: -0,2 à 0.2 APC: 7,8 à 8.2 |
-0,2 à 0.2 | |||
| Dip du noyau | N/A | -100 ~ 200 | |||
Informations sur les commandes:
| MPO | - XX | - XX | - XX | - Une X. | - XX | - Une X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: PNOF NR: OFNR |
FF: MPO /MPO (de femme à femme) MF: MPO/MPO (masculin à féminin) MM: MPO/MPO (de mâle à mâle) |
L: faible perte B: Perte standard |
121 × 12 noyaux 484 × 12 de noyau 72:6×12 noyau 96: 8×12 noyau |
A: TIA568 type à travers B: TIA568 Type à l'envers C: type croisé TIA568 |
5M à 50M |
|
| Type de sexe | Couleur du boîtier | Ferrule | Norme de perte de connecteur | Noyaux de fibres | Polarité | Longueur de la fibre |
Application MPO à MTP:
* Le câblage des systèmes de centres de données
* Termination du MPO-MPO ou du MPO-Breakout
* Terminaison de la tête à une fibre
* Résolution des systèmes de racks à fibres
* Système optique 40G et 100G, module QSFP
