Détails sur le produit:
|
| Name modèle: | Cassette de style de MPO LGX | Mode de fibre: | Μm OS2 9/125 |
|---|---|---|---|
| Compte de fibre: | FIBRE 12 | Front Connector Type: | duplex de 12x LC |
| Type arrière de connecteur: | mâle de 2x MPO-12 (goupillé) | Examinez la longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Polarité: | Dactylographiez A |
| Distance Ethernet 10G: | 400m à 850nm | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | Cassette du style MPO de LGX,12 cassette de la fibre MPO,cassette duplex de MPO |
||

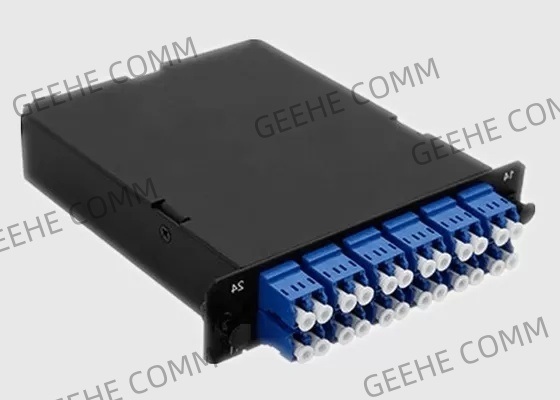

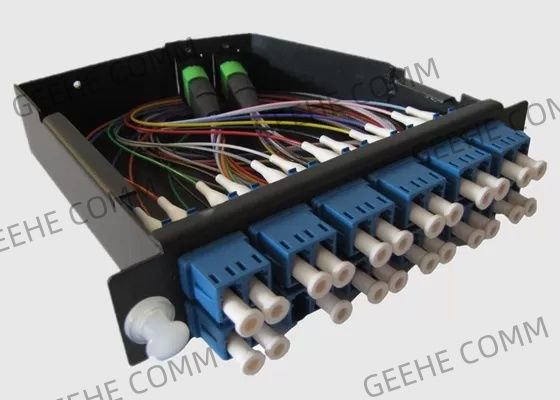

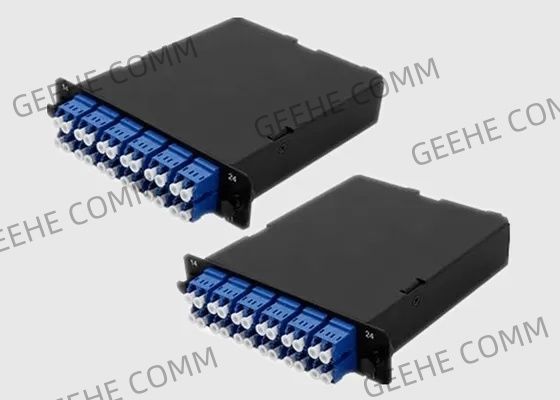

Mâle de MPO dans la cassette unimodale de style du duplex 12-Fiber MPO LGX de 6x LC/UPC
Données de base :
Mâle de MPO dans la cassette de duplex de 6x LC/UPC disponible pour le module de cassette de la vente MPO/MTP pour les châssis modulaires 3 fentes dans 1U support de 19 pouces. Disponible pour l'achat avec la configuration de connecteur de LC dans OM3.Se reliaient ensemble l'épine dorsale MPO/MTP aux interfaces de LC ou de Sc pour les connecteurs de raccordement. Ces cassettes MPO/MTP sont des rapides et un moyen efficace pour déployer une évasion avec l'usine de connecteurs de MTP terminée et examinée pour faciliter des travaux sur le terrain.
Chaque adaptateur optique de la fibre LC, également connu sous le nom de coupleur, est construit avec une douille en céramique pour l'alignement et la longévité de précision, et il peut être employé pour jusqu'à 500 accouplements, des cassettes de chaque LC-MPO est examiné par normes de rendement d'industrie de TIA.
Features&Benefits :
Caractéristiques et paramètre :
représentation optique de fibre de 16F MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
MC-2xMPO/M-12xDLC-24OM3-A : Cassette optique de fibre de MPO, mâle de 2x MPO-12 au duplex de 12x LC/UPC, 24 fibres OM3 à plusieurs modes de fonctionnement, type A, -clé principale vers le bas
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
Application de cassette de MPO :
Conformité des normes de Geehe :
Certificat de RoHS :
