Détails sur le produit:
|
| Name modèle: | Cassette à plusieurs modes de fonctionnement de MTP/MPO | Mode de fibre: | OM4 50/125μm |
|---|---|---|---|
| Compte de fibre: | 24 fibres | Front Connector Type: | duplex de 12x LC |
| Type arrière de connecteur: | mâle de 2x MPO-12 (goupillé) | Examinez la longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Polarité: | Dactylographiez A |
| Distance Ethernet 10G: | 400m à 850nm | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | Cassette à plusieurs modes de fonctionnement de MTP,50/125 cassette de MTP,Cassette d'OM3 MTP |
||

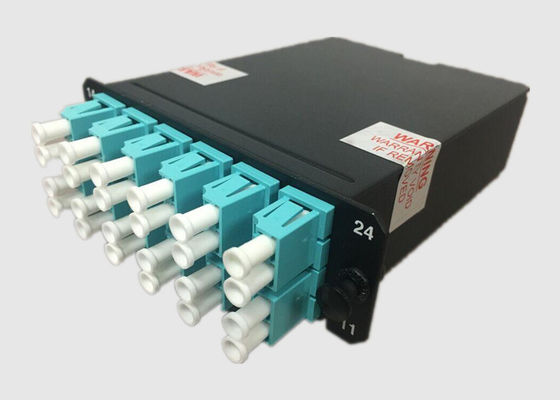

40Gb cassette à plusieurs modes de fonctionnement du duplex 50/125 MTP/MPO du passage OM3 2x MPO-12
Données de base :
Le module optique de cassette de fibre de MPO est conçu pour la transition sûre entre les connecteurs discrets de MPO et de LC. Il convient au câblage à haute densité de carte mère et de centre de traitement des données qui offre d'excellents avantages en termes de temps d'installation et économie de l'espace sur place.

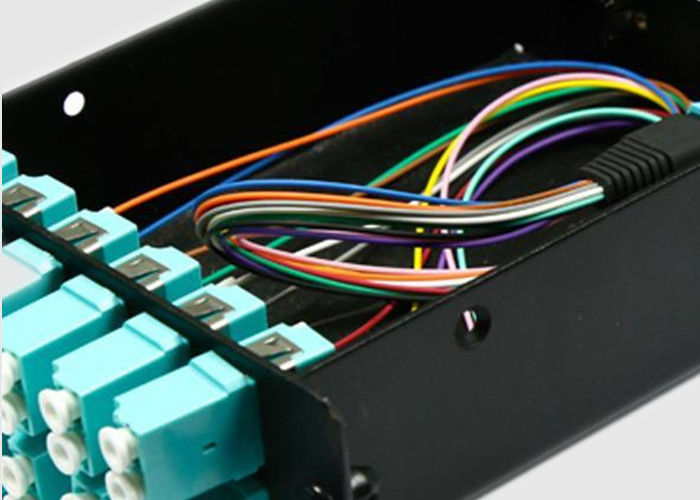

Ce kit optique de module de cassette de fibre inclut MPO-12 pré-terminé par 2x à 12x LC duplexent 50/125 câble optique à plusieurs modes de fonctionnement de harnais de la fibre OM3, un adaptateur de MPO dans le dos, les adaptateurs duplex de 12x LC dans l'avant et le module de cassette que la fibre est conduite et reliée à l'intérieur de elle.
Geehe offre des composants de spécialité pour aider à soutenir le câblage et la gestion multiples de direction. Chaque composant peut être visé dans la direction désirée pour offrir une approche organisée aux canalisations.
Features&Benefits :
Caractéristiques et paramètre :
représentation optique de fibre de 16F MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
MC-2xMPO/M-12xDLC-24OM3-A : Cassette optique de fibre de MPO, mâle de 2x MPO-12 au duplex de 12x LC/UPC, 24 fibres OM3 à plusieurs modes de fonctionnement, type A, -clé principale vers le bas
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
Application de cassette de MPO :
Infrastructure de Datacenter
Réseau de zone de stockage
40 naissants et protocoles 100Gps
Optique parallèle
Système de câblage de réseau d'entreprises
Conformité des normes de Geehe :
Certificat de RoHS :
