Détails sur le produit:
|
| Nom du modèle: | Câble de rupture du connecteur MPO / MPT | Noyau de fibre: | 8 Core, 12 Core ou 24 Core |
|---|---|---|---|
| Veste od: | 3,0 mm | Type de connecteur: | MTP, MPO, MTP (élite), MPO (élite) |
| Couleur de la veste: | Beige / aqua / vert / jaune, etc. | Matériau de la veste en fibres: | Canalisation verticale (OFNR), assemblée plénière (OFNP), LSZH |
| Longueur de fibre: | 1m ou comme demande | Type de fibre: | Mode unique (OM3, OM4, OM5 sont facultatifs) |
| Connecteur PC PC APC PC: | PC APC PC | distance de l'Ethernet 40/100G: | 150m à 850nm |
| Mettre en évidence: | câble d'évasion de 40G MPO,Câble d'évasion de 3.0MM MPO,Câble du mpo 40g de 3.0MM |
||

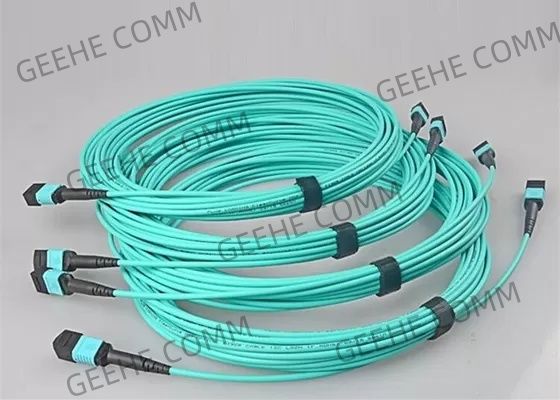

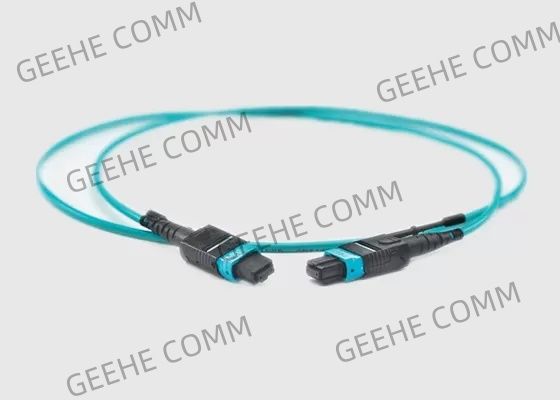

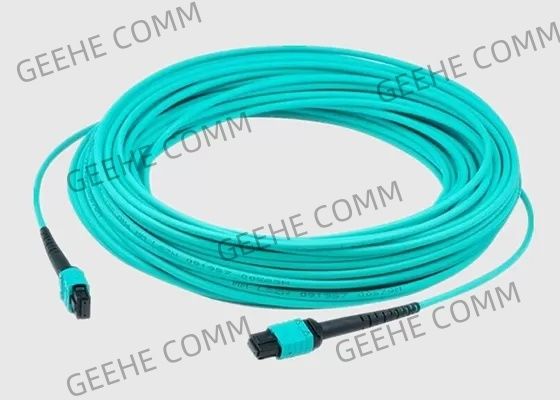

Câble de dérivation 100 % testé en usine avec connecteur fibre MPO / MPT multifibre 40G
Informations de base :
Solutions de câbles pour centres de données MTP/MPO :
Grâce à des connecteurs haute densité, à de multiples configurations de câbles et à des composants spécialisés intégrés, les solutions pour centres de données MTP/MPO prennent en charge l’intégration de réseaux haute performance tout en réduisant le nombre de câbles requis et, par conséquent, en diminuant le coût global du système et la maintenance.
Alors que les centres de données transmettent une quantité toujours croissante de données à des vitesses toujours plus élevées, l’espace devient limité et la gestion des câbles devient un défi. Les solutions de câbles MPT/MPO pour centres de données de Molex prennent en charge les applications de centres de données haute densité tout en conservant un faible encombrement.
Les clients des centres de données et des télécommunications exigent des produits de haute qualité pour prendre en charge la maintenance et l’installation des centres de données.
Principales caractéristiques :
Spécifications et paramètres :
Performances de la fibre optique MPO 16F :
| Connecteur MPO | SM standard | SM à faible perte | MM standard | MM à faible perte | |
| Perte d’insertion | Typique (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (dB) | ≥60 pour APC (polissage à 8 angles) |
≥20 pour PC | |||
| ≥50 pour PC | — | ||||
| Mâle/Femelle (dB) | Mâle : avec broches, Femelle : sans broches | ||||
| Résistance à la traction (dB) | ≤0,3 (max. 66N) | ||||
| Vibration (dB) | ≤0,3 (10-55 Hz) | ||||
| Cycle thermique (dB) | ≤0,3 (-40~75 °C, 21 cycles) | ||||
Paramètre géométrique de la face d’extrémité :
| Article | Spécification | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Hauteur de la fibre (nm) | 1000-3500 | ||||
| Hauteur diff. maximale totale (nm) | MAX : 500 | ||||
| Hauteur diff. maximale adj. (nm) | MAX : 300 | ||||
| Angle de l’axe X ( °) | -0,2 ~ 0,2 | ||||
| Angle de l’axe Y ( °) | PC : -0,2 ~ 0,2 APC : 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Creux du cœur | S.O. | -100 ~ 200 | |||
Informations de commande :
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à femelle) MF : MPO/MPO (mâle à femelle) MM : MPO/MPO (mâle à mâle) |
L : Faible perte B : Perte standard |
12 : 1 × 12 cœurs 48 : 4 × 12 cœurs 72 : 6 × 12 cœurs 96 : 8 × 12 cœurs |
A : Type traversant TIA568 B : Type inversé TIA568 C : Type croisé TIA568 |
5 M à 50 M |
|
| Type de genre | Couleur du boîtier | Virole | Norme de perte du connecteur | Cœurs de fibres | Polarité | Longueur de la fibre |
Application :
