Détails sur le produit:
|
| Nom du modèle: | MPO à 12 x SC SC Fibre Breakout Cable | Connecteur A: | CONEC MTP PUSH TABLE TABLE |
|---|---|---|---|
| Connecteur b: | SC UPC Simplex | Nombre de fibres: | 12 noyau |
| Couleur de la veste: | Magenta/beige/Aqua/vert/jaune, rouge, etc. | Longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Radius de courbure minimum: | 7,5 mm |
| Charge de tension d'installation: | 100 N | Veste à câble: | LSZH / Plénum |
| Mettre en évidence: | Câble à plusieurs modes de fonctionnement de fibre de MPO,câble de fibre du mpo 12 de 0.9mm,mpo de 0.9mm au câble d'évasion de Sc |
||

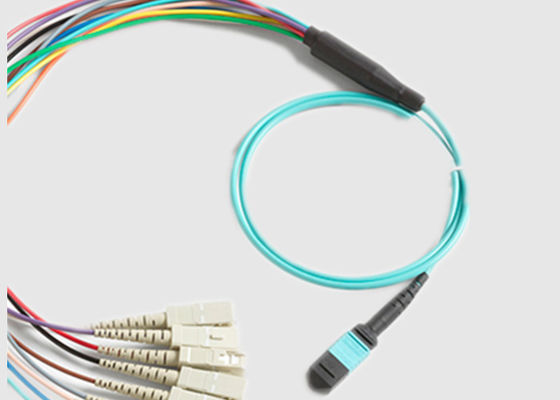

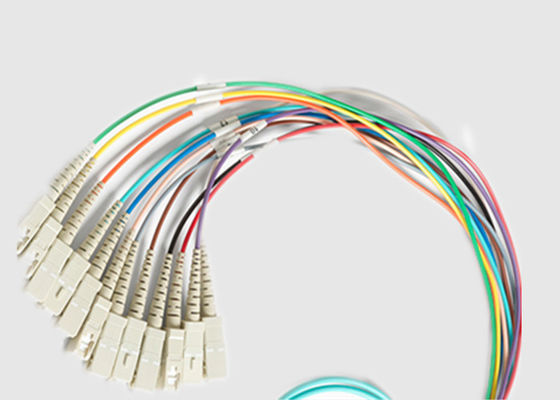

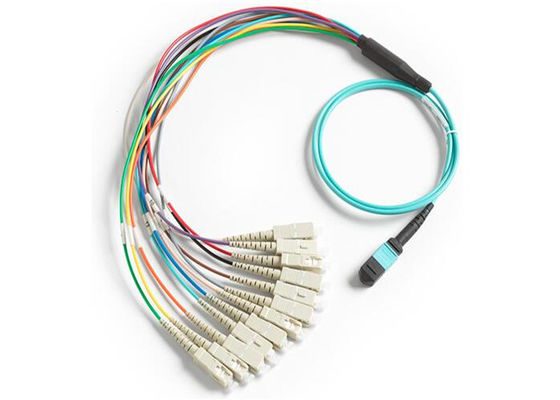

12 fibres colorées 0.9 mm Mulit Mode MPO à 12 x SC câble de rupture de fibre
Informations de base:
Le câble de rupture de fibre MTP/MPO de type A, vous êtes prêt pour le déploiement dans n'importe quel mode unique 9/125 MTP/MPO ou réseau de fibre standard.Les câbles à mode unique 9/125 sont mieux utilisés pour de longues liaisons de câbles et les connecteurs à pression les maintiennent solidement en place.
Le câble de rupture de fibre MTP/MPO doit également être composé d'un connecteur MTP/MPO à une extrémité et de 12 connecteurs APC simplex sc.Ces câbles sont parfaits pour quand vous avez un espace limité et que vous voulez convertir votre réseau de fibre standard en un réseau MTP/MPO à haute densité, mais que vous voulez toujours cette excellente connexion de fibre,avec beaucoup de couleurs.
Caractéristiques et avantages:
Spécifications et paramètres:
Performance optique du câble à fibre optique MPO:
| Connecteur MPO | Standard Sm | Faible perte Sm | Numéro de série | Faible perte | |
| Perte d'insertion | Typical (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Maximum (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Perte de retour (dB) | ≥ 60 pour les APC (polie à huit angles) |
≥ 20 pour le PC | |||
| ≥ 50 pour le PC | Je ne sais pas. | ||||
| Homme/femme (dB) | Homme: avec des broches, Femme: sans broches | ||||
| Résistance à la traction (dB) | ≤ 0,3 (maximum 66N) | ||||
| Vibration (dB) | ≤ 0,3 (de 10 à 55 Hz) | ||||
| Cycle thermique (dB) | ≤ 0,3 (-40 à 75 °C, 21 cycles) | ||||
Paramètre géométrique de la face extrême:
| Nom de l'article | Spécifications | ||||
| SM | MM | ||||
| RX(mm) | Le numéro de série | ||||
| RY(mm) | Min 5 | ||||
| Hauteur de la fibre (nm) | 1000 à 3500 | ||||
| Différence maximale et hauteur totale (nm) | Maximum: 500 | ||||
| Différence maximale de hauteur adj (nm) | Maximum: 300 | ||||
| Angle de l'axe X (°) | -0,2 à 0.2 | ||||
| Angle de l'axe Y (°) | PC: -0,2 à 0.2 APC: 7,8 à 8.2 |
-0,2 à 0.2 | |||
| Dip du noyau | N/A | -100 ~ 200 | |||
Informations sur les commandes:
| MPO | - XX | - XX | - XX | - Une X. | - XX | - Une X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: PNOF NR: OFNR |
FF: MPO /MPO (de femme à femme) MF: MPO/MPO (masculin à féminin) MM: MPO/MPO (de mâle à mâle) |
L: faible perte B: Perte standard |
121 × 12 noyaux 484 × 12 de noyau 72:6×12 noyau 96: 8×12 noyau |
A: TIA568 type à travers B: TIA568 Type à l'envers C: type croisé TIA568 |
5M à 50M |
|
| Type de sexe | Couleur du boîtier | Ferrule | Norme de perte de connecteur | Noyaux de fibres | Polarité | Longueur de la fibre |
Application du câble de patch en fibre MPO:
La conformité aux normes de Geehe:
