Détails sur le produit:
|
| Name modèle: | Câble multi-tronc 8 noyaux OM3 | Mode de fibre: | 50 OM3 optimisés par laser à plusieurs modes de fonctionnement |
|---|---|---|---|
| Diamètre de câble: | 3.0MM | Type de connecteur: | MTP (Élite), MPO (Élite) |
| Couleur de veste: | Magenta / Beige / Aqua / Vert / Jaune, Rouge, etc. | Longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Rayon de cintrage minimum: | 7.5mm |
| Charge de traction d'installation: | 100 N | Veste de câble: | LSZH / Plénum |
| Mettre en évidence: | 2.0mm MPO au câble d'évasion de LC,OM3 MPO au câble d'évasion de LC,câble de tronc de mpo de 2.0mm |
||

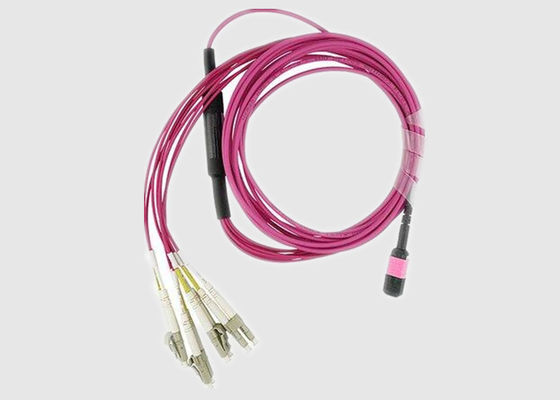

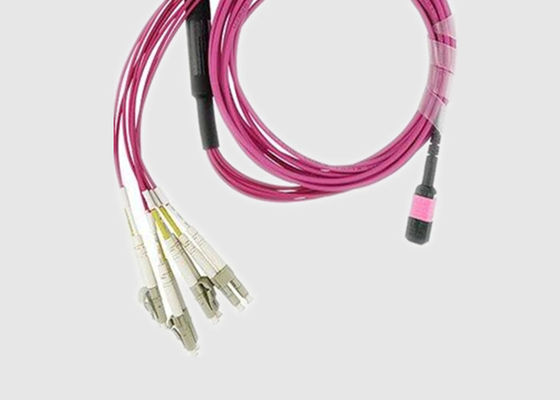

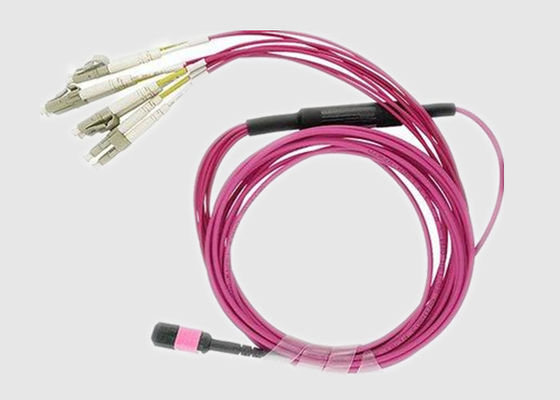

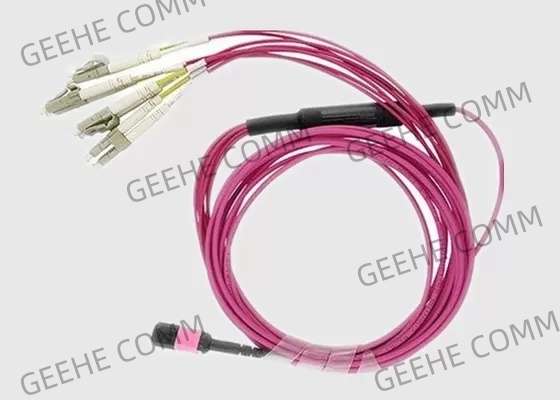

Noyaux multi OM3 du câble 8 de tronc de l'évasion MPO-LC 2.0mm de corde de correction de MPO
Données de base :
MPO HD aux câbles (à haute densité) de correction de fibre de LC-HD permettent les connexions à haute densité entre l'équipement du réseau dans des chambres de télécommunication. Le connecteur en tandem d'étiquette peut être enlevé utilisant une étiquette simple de traction, éliminant le besoin d'accès de doigt au mécanisme du déclenchement du connecteur dans des applications denses.
Ce câble à haute densité de tronc peut directement coupler dans les dispositifs 16x25G actifs, qui sont compilés par des normes de noyau, de TIA 604-18 (FOCIS 18), et de CEI de Telcordia GR-326 (61754-7-3).
OM4 de haute qualité, OM3, ou fibres optiques unimodales, un grand choix de norme, et configurations d'évasion.
Features&Benefits :
Caractéristiques et paramètre :
Représentation optique de câble de fibre de MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
Application de corde de correction de fibre de MPO :
Conformité des normes de Geehe :
