Détails sur le produit:
|
| Name modèle: | Câbles 8-Fiber à plusieurs modes de fonctionnement de MPO-MPO | Noyau de fibre: | 8 cœurs, 12 cœurs ou 24 cœurs |
|---|---|---|---|
| Diamètre de fibre: | 3.0MM | Type de connecteur: | MTP, MPO, MTP (Élite), MPO (Élite) |
| Couleur de veste: | Beige / Aqua / Vert / Jaune, etc. | Matériau de la veste en fibre: | Montant (OFNR), Plénum (OFNP), LSZH |
| Isolation: | Plenum, Riser | Type de fibre: | Mode Mulit (OM3, OM4, OM5 sont facultatifs) |
| Longueur d'onde: | 850nm/1310nm/1550nm | Longueurs des assemblages de câbles: | 1 à 150 mètres |
| Mettre en évidence: | câble de fibre de 10m MPO,mpo 10m au câble de mpo,mpo 100G au câble de mpo |
||

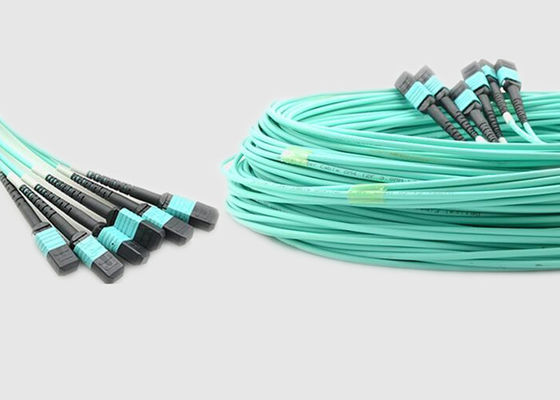

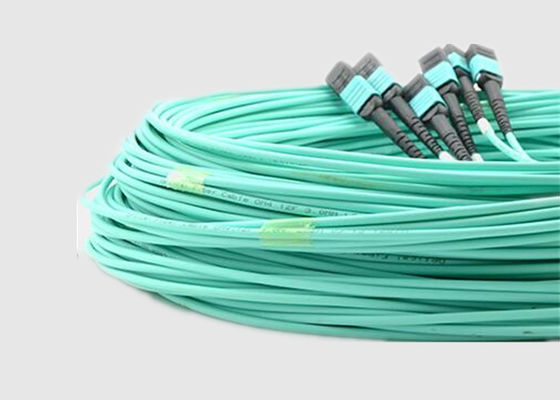

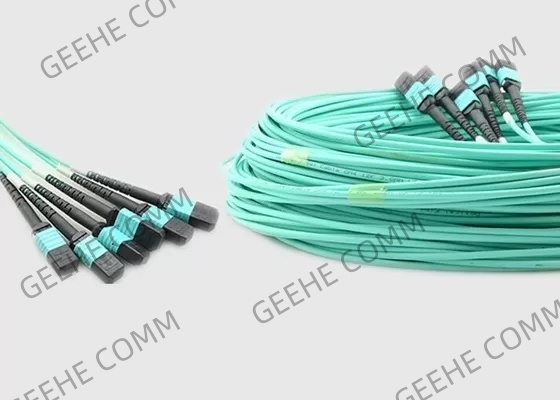

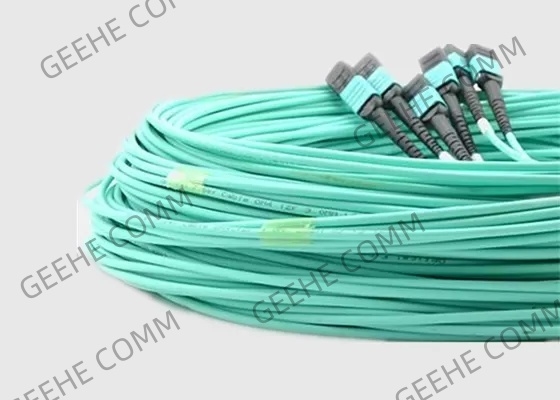

le mètre de 100G OM4 Standards10 Pré-a terminé les câbles 8-Fiber à plusieurs modes de fonctionnement de MPO-MPO
Mpo au point de vente de câble de MPO :
* type de perte par insertion disponible dans la norme, élite/basse perte
* compte de fibre disponible dans 8, 12, 24, 48 noyaux

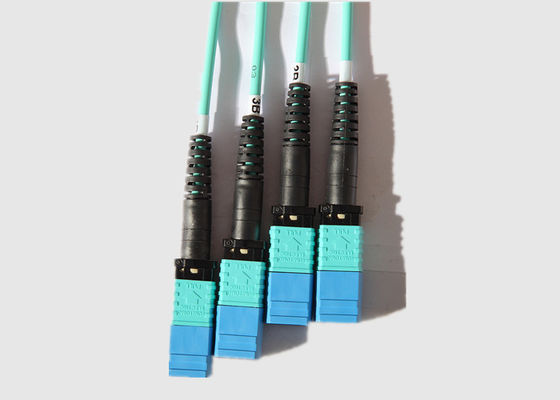

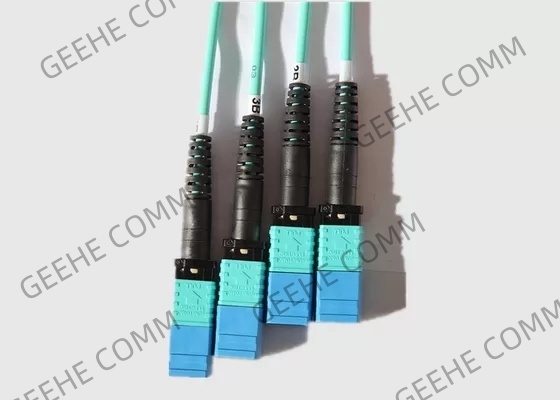

* type de connecteur de MTP/MPO disponible dedans : Masculin, femelle, masculin à la femelle
* type de fibre disponible dans le SM (G652D, G657A1, G657A2), millimètre (OM3, OM4)
* éliminez les erreurs d'arrêt, temps d'installation minimum
* représentation optimisée - élite MPO et connecteur de la meilleure qualité discret
* perte par insertion réduite jusqu'à de 50%
* (plat/rond) disponible unimodal et à plusieurs modes de fonctionnement
Avantages principaux de Features& :
* OM4 de haute qualité, OM3, ou fibres optiques unimodales
* pliez la fibre peu sensible : rayon de cintrage minimum de 7.5mm
* unimodal, et laser a optimisé la fibre de 50 μm (10G) disponible
* norme 2,0 millimètres de furcation pour les connecteurs simples de fibre
* l'usine 100% a examiné avec des essais décelables
Caractéristiques et paramètre :
Représentation optique de fibre :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
MPO à l'application de câble de MPO :
* installations de lieux
* interconnexion pour des modules d'O/E
* réseaux informatiques
* réseaux de télécommunication
* connexion interframe de commutateur optique
* mode de transmission asynchrone (atmosphères)
