Détails sur le produit:
|
| Name modèle: | Cordon de brassage optique MPO To12 LC | Mode de fibre: | Mode unique, mode multi |
|---|---|---|---|
| Noyaux de fibre: | 12 | Type de connecteur: | MPO au LC |
| Couleur de veste: | Coloré : Magenta/beige/Aqua/vert/jaune, rouge, etc. | Longueur d'onde: | 850/1300nm |
| Type de câble: | Câble à fibre optique ruban, plat et rond | Veste de câble: | PVC LSZH, OFNR, OFNP |
| Distance Ethernet 10G: | 400m à 850nm | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | Cordon de brassage optique MPO To12 LC,corde de correction optique de 0.9mm,câble de fibre de 0.9mm MPO |
||

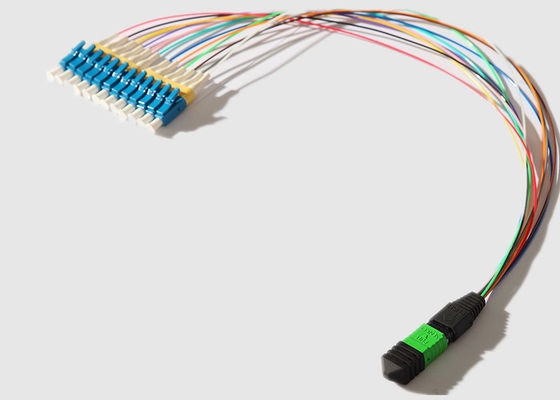

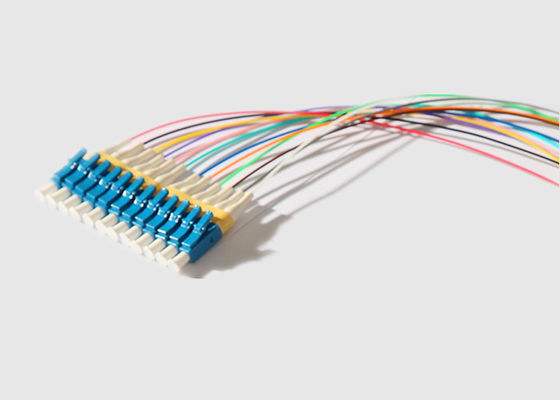

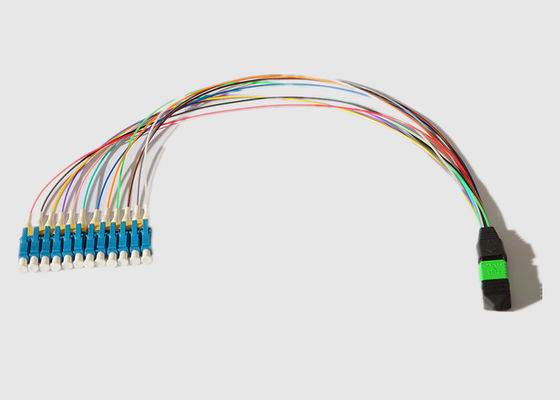

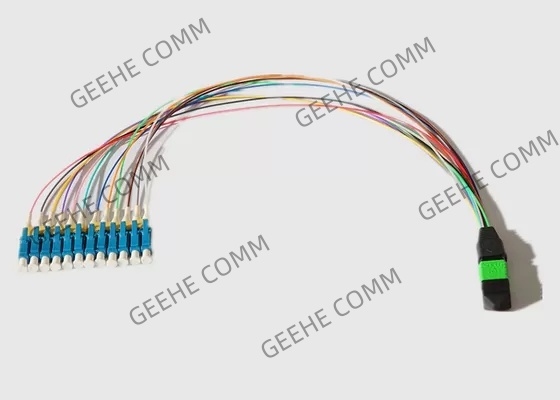

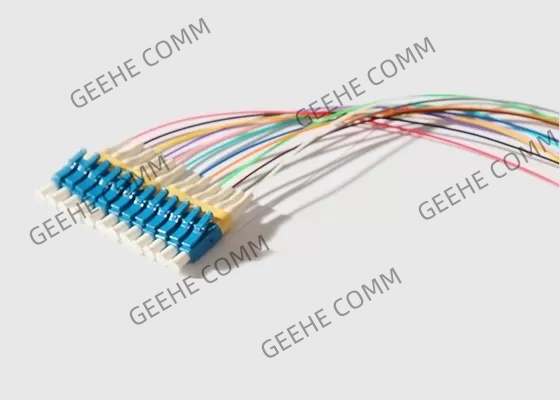

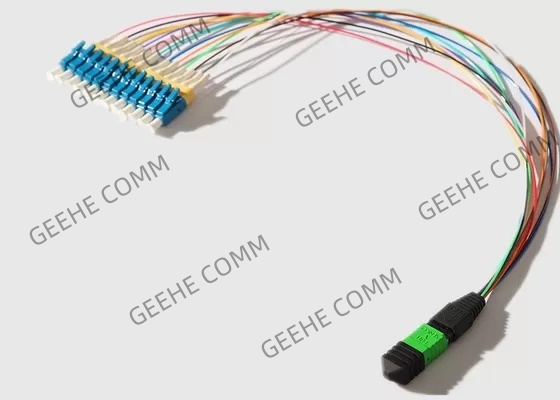

corde de correction optique unitaire du kit MPO To12 LC de sortance de noyaux du mode 12 de 0.9mm
Données de base :
Le MPO de Geehe sur une extrémité dans 8, 12, ou 24 interfaces de fibre, avec les connecteurs recto ou duplex de LC.
La corde de correction optique de fibre de MTP/MPO est employée dans le type de ruban ensembles de multi-fibre, à la différence de recto ou de duplex. Il y a plusieurs connexions de fibre de verre en une corde de correction optique de fibre de MTP/MPO, par exemple, 4 fibres, 8 fibres, 12fibers, 24 fibres.
Features&Benefits :
Caractéristiques et paramètre :
Représentation optique de fibre de MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
MPO à l'application de corde de correction de fibre de LC :
Conformité des normes de Geehe :
