Détails sur le produit:
|
| Name modèle: | MPO au câble de fibre de la sortance 12 de LC | Mode de fibre: | Mode unique, mode multi |
|---|---|---|---|
| Veste OD: | 0.9mm | Type de connecteur: | MPO au LC |
| Couleur de veste: | Coloré : Magenta/beige/Aqua/vert/jaune, rouge, etc. | Longueur d'onde: | 850/1300nm |
| Longueur de fibre: | 1m, 3m, 5m ou OEM | Rayon de cintrage minimum: | 7.5mm |
| Distance Ethernet 10G: | 400m à 850nm | Distance Ethernet 40 / 100G: | 150m à 850nm |
| Mettre en évidence: | 0.9mm MPO au câble d'évasion de LC,12 noyaux MPO au câble d'évasion de LC,Mode multi MPO au câble d'évasion de LC |
||

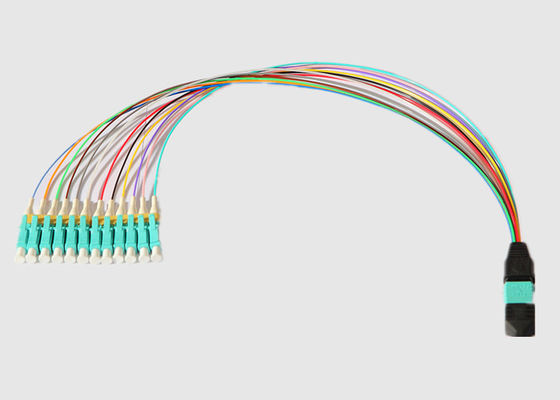

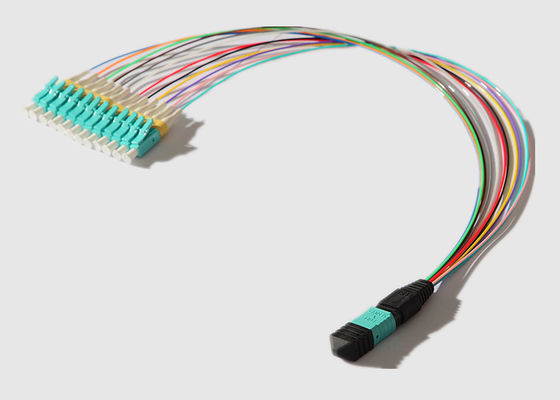

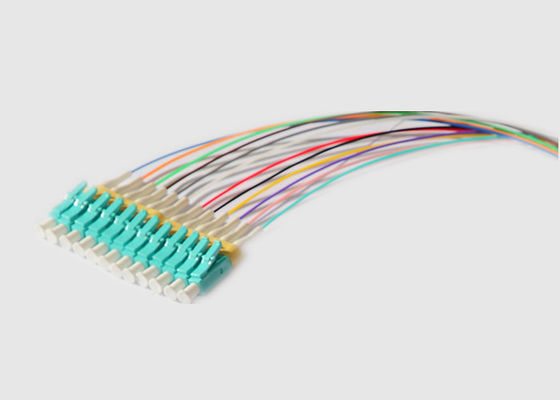

Mode multi 0.9mm 12 noyaux OFNR MPO au câble de fibre de la sortance 12 de LC
Données de base :
Les câbles de fibre de MPO 12 sont les plus utilisés généralement pour établir une connexion entre deux tableaux de connexion des fibres à haute densité afin de consolider les fibres. Les connecteurs de MPO peuvent livrer des douzaines de brins de fibre contenus dans une unité simple. Les applications alternatives incluent installer un lien 40G (40GBASE-SR4) entre un ensemble d'émetteurs-récepteurs de QSFP+.
MPO sur une extrémité dans 8, 12, ou 24 interfaces de fibre, avec le LC recto ou les connecteurs duplex, aussi disponibles dans différents modes de fibre comprenant unimodal (OS2) et à plusieurs modes de fonctionnement (OM1 | OM5) avec des couleurs, des matériaux et la longueur adaptés aux besoins du client.
Features&Benefits :
Caractéristiques et paramètre :
Représentation optique de fibre de MPO :
| Connecteur de MPO | SM standard | Bas SM de perte | Millimètre standard | Basse perte millimètre | |
| Perte par insertion | Typique (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perte de retour (DB) | ≥60 pour le RPA (poli de 8 angles) |
≥20 pour le PC | |||
| ≥50 pour le PC | — | ||||
| Masculin/femelle (DB) | Mâle : avec des goupilles, femelles : sans goupilles | ||||
| Résistance à la traction (DB) | ≤0.3 (66N maximum) | ||||
| Vibration (DB) | ≤0.3 (10-55Hz) | ||||
| Cycle thermique (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Paramètre géométrique de fin-visage :
| Article | Spéc. | ||||
| SM | Millimètre | ||||
| RX (millimètre) | MINUTE 2000 | ||||
| Relais (millimètre) | MINUTE 5 | ||||
| Taille de fibre (nanomètre) | 1000-3500 | ||||
| Différence de maximum. Taille toute (nanomètre) | Max : 500 | ||||
| Différence de maximum. Ajustement de taille (nanomètre) | Max : 300 | ||||
| Angle d'axe des abscisses (°) | -0,2 | 0,2 | ||||
| Angle d'axe des y (°) | PC : -0,2 | 0,2 RPA : 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Immersion de noyau | NON-DÉTERMINÉ | -100 | 200 | |||
L'information de commande :
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH LE NP : OFNP NR : OFNR |
FF : MPO /MPO (femelle à la femelle) MF : MPO/MPO (mâle à une femelle) Millimètre : MPO/MPO (mâle à masculin) |
L : Basse perte B : Perte standard |
noyau 12:1×12 noyau 48:4×12 noyau 72:6×12 noyau 96:8×12 |
: TIA568 de type à travers B : Type de l'inverse TIA568 C : TIA568 de type croix |
5M à 50M |
|
| Type de genre | Logement de la couleur | Olive | Norme de perte de connecteur | Noyaux de fibre | Polarité | Longueur de fibre |
MPO à l'application de corde de correction de fibre de LC :
Plus de MPO aux cordes de correction de fibre de LC :
Conformité des normes de Geehe :
