Détails sur le produit:
|
| Nom du modèle: | Coupleur optique recto de fibre | Type de configuration de coupleur optique : longueur d'onde de l'opération 1x2: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| Ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 2/98etc | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| Type de colis: | Tubes en acier | Type de configuration: | 1×2 avec le connecteur de LC |
Pas de connecteurs MxN Tubes en acier à mode unique FBT Coupleurs Splitters
Un couplage optique:
Le séparateur optique FBT regroupe deux fibres ou plus, puis les fond et les étire sur un cône, et surveille en temps réel le changement du ratio de fractionnement.Une fois que le ratio de fractionnement atteint les exigences, l'étirement de fusion est terminé, et une extrémité de la fibre est conservée (le reste est coupé) comme entrée, et l'autre extrémité est utilisée comme multi-sortie.

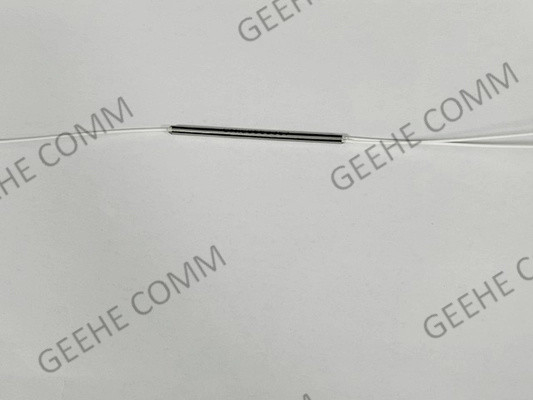

Les fibres fondues sont très fragiles, elles sont protégées par un tube en verre en poudre d'époxy et de silice, puis un tube en acier inoxydable recouvre le tube intérieur en verre et est scellé par du silicium.
Caractéristiques et avantages de l'accouplement à fibre optique:
1) Faible perte et faible WDL
2) PDL très faible
3) Largeur de bande d'exploitation ultra large +/- 80 nm
4) Directivité élevée
5) Mini-emballage
6) Double fenêtre de fonctionnement
Les caractéristiques et paramètres de l'appareil de couplage à deux fenêtres:
| Paramètre | P | Une | |||
| Longueur d'onde de fonctionnement ((nm) | 1310 et 1550 | ||||
| Largeur de bande de fonctionnement ((nm) | Le nombre de fois où les données sont utilisées | ||||
| Type de fibre (dB) | Corning G652D ou Corning G657 A1 | ||||
| Perte d'insertion (dB) |
50 à 50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70 à 4.40 à 2.5 | 3.50 à 4.60/≤2.8 | |||
| 30/70 | 5.00 à 5.60/≤1.8 | 40,90 à 6,10/≤2.1 | |||
| 20/80 | 60,80 à 7,40/≤ 1.2 | 60,50 à 7,70/≤ 1.2 | |||
| 10/90 | 90,60 à 10,50/≤ 0.6 | 80,80 à 11,40/≤ 0.8 | |||
| 5/95 | 120,70 à 13,50 /≤ 0.4 | 12.05 à 14.05/≤ 0.5 | |||
| 3/97 et | 140,60 à 15,50/≤ 0.3 | 130,60 à 16,05/≤ 0.4 | |||
| 2/98 | 160,60 à 17,90/≤ 0.25 | 150,60 à 18,20/≤0.3 | |||
| 1/99 | 19.20 à 20.80/≤ 0.2 | 180,80 à 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Perte de rendement (dB) | ≥ 50 | ≥ 45 | |||
| Directivité (dB) | ≥ 55 | ||||
| Température de fonctionnement ((°C) | -40 ~ +85 | ||||
* La spécification ci-dessus est sans connecteur
* D'autres spécifications peuvent être faites sur demande du client
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | 35 à | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X |
| P: prime A: catégorie A X: personnalisation |
12Je suis désolée. 22Je vais te le dire. |
35Nombre d'étoiles | 01Le numéro 01:99 02Je vous en prie.98 Je vous en prie. 50Je suis désolée.50 |
11 m x: personnalisation |
2525 μM Fibre 09:900 μM fibre en vrac | Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00: pas de connecteur |
A: Une B: B C:C |
|
| Grade | Numéro de port | Longueur d'onde de fonctionnement | Rapport de couplage | Longueur de la fibre | Type de fibre | Type de connexion | Dimension |
Ex:WBC-P-12-35-50-1-09-0-B. L'équipement est fourni par les autorités compétentes.
Application du coupleur à fibres optiques 2 × 2:
Systèmes FTTx
Réseaux LAN, WAN et métro
Réseaux optiques passifs analogiques/numériques
Télécommunications à longue distance
Module émetteur/récepteur mini-tailles
Système de communication optique
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
