Détails sur le produit:
|
| Nom modèle: | coupleur optique de la fibre 1x2 | Type de configuration de coupleur optique : longueur d'onde de l'opération 1x2: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| Rapport fendu: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | D'autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| Dimension de paquet: | Ø4x 40 ; Ø4x 54 ; 98x16x9 millimètre | Type de configuration: | 1×2 avec le connecteur de LC |
| Mettre en évidence: | 40/60 1x2 LC au coupleur de fibre de LC,1310nm LC au coupleur de fibre de LC,coupleur de la fibre multimode 1310nm |
||

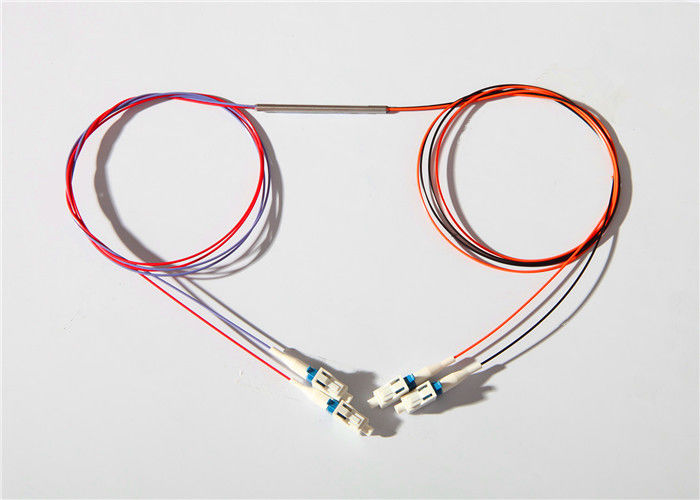

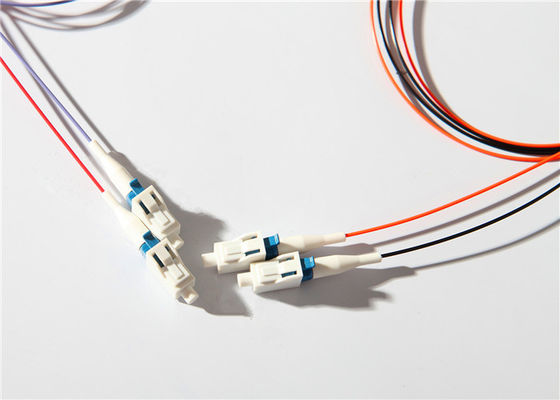

Le 40:60 a dédoublé 3 la fibre multimode LC optique des tresses 1x2/2x2 de mètre au coupleur de LC
Le dossier optique de coupleur présente :
Un coupleur de fibre est un dispositif de fibre optique avec un ou plusieurs fibres d'entrée et une ou plusieurs fibres de sortie. La lumière d'une fibre d'entrée peut apparaître à un ou plusieurs sorties, avec la distribution d'énergie potentiellement selon la longueur d'onde et la polarisation. Diviseurs à plusieurs modes de fonctionnement avec un rapport fendu défini d'un ou deux fibres d'entrée à la sortie 2.
De tels coupleurs peuvent être fabriqués dans différentes manières, par exemple par des fibres thermiquement de fusion de sorte que leurs noyaux entrent dans le contact intime, les connecteurs de fibre peuvent également être disponibles : LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ST/UPC.
avantages optiques de Features& de coupleur de fibre de 1× 2,2×2 :
Spécifications et paramètre larges de coupleur de marque de double fenêtre :
| Paramètre | P | ||||
| Longueur d'onde de fonctionnement (nanomètre) | 1310&1550 | ||||
| Largeur de bande de fonctionnement (nanomètre) | ± 1310 40nm, ± 1550 40nm | ||||
| Type de fibre (DB) | Corning G652D OU Corning G657 A1 | ||||
| Perte par insertion (DB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80~7.40/≤1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50/≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL (DB) | ≤0.1 | ≤0.15 | |||
| Perte de retour (DB) | ≥50 | ≥45 | |||
| Directivité (DB) | ≥55 | ||||
| Température de fonctionnement (℃) | -40 | +85 | ||||
* les spécifications ci-dessus sont sans connecteur
* d'autres caractéristiques peuvent être faites sur la demande de client
L'information de commande :
| WBC- | X | X2- | 35- | XX | X | XX | XX | X |
| P : Prime : Catégorie A X : Personnalisation |
12:1x2 22:2x2 |
35:1310/1550nm | 1h01 : 99 2h02 : 98 ...... 50 : 50:50 |
1:1 m x : Personnalisation |
fibre lâche de 25:250μM Fiber 09:900μM | Sc : SC/UPC SA : SC/APC 00 : aucun connecteur |
: B : B C : C |
|
| Catégorie | Numéro d'accès | Longueur d'onde fonctionnante | Rapport de accouplement | Longueur de fibre | Type de fibre | Reliez le type | Dimension |
EX : WBC-P-12-35-50-1-09-0-B
1 application optique de coupleur de la fibre ×2 :
Systèmes de FTTx
LAN, WAN et réseaux de métro
Réseaux optiques passifs analogues/Digital
Télécommunication longue-courrière
Mini émetteur de tailles/module de récepteur
Service de Wuhan Geehe :
1) Stabilité environnementale élevée
Basse perte par insertion, perte dépendante de basse polarisation, réflexion lombo-sacrée, et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans un grand choix de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit aux mains des clients est sujet à des normes d'essai rigoureuses
4) La livraison rapide
Avec les travailleurs qualifiés et stables, tout le chiffre d'affaires d'ordre est rapidement que les concurrents
5) Audit d'usine
Nous coopérons avec des marques célèbres et les clients japonais, avec 15 ans d'expérience d'inspection du travail du travail et être au courant du tout inspectent le processus par le GV
