Détails sur le produit:
|
| Name modèle: | tableau de connexion des fibres de bâti de support de 1U HD | Structure: | Acier laminé à froid |
|---|---|---|---|
| Front Connector: | Adaptateur de LC Flangless DX (48pcs) | Compte de fibre: | 96 |
| Type de fibre :: | OM3 50/125um | Panneau de cassette ou d'adaptateur de HD: | 4 |
| Perte par insertion de la Manche: | ≤ 0.35dB (MTP), ≤0.08dB (LC) | Perte de retour: | ≥20dB (MTP), ≥65dB (LC) |
| Revêtement matériel: | Revêtement de poudre | dimensions 1U (Hxwxd): | 483 (H)×44 (H)×380mm (W) |
| Capacité d'épissure: | 24 fibres | Statut de conformité de RoHS: | Conforme |
| Mettre en évidence: | tableau de connexion des fibres de 1U HD,Tableau de connexions avec la cassette de MPO,tableau de connexions 1U avec le panneau d'adaptateur |
||

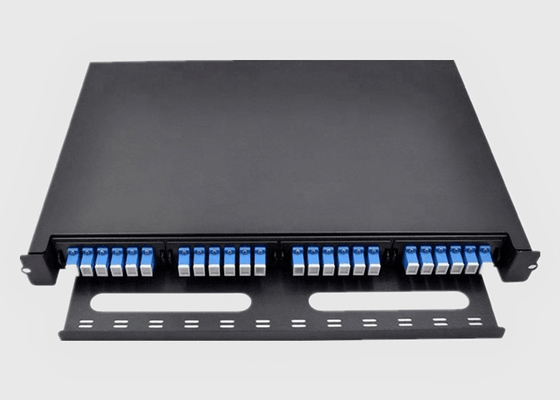

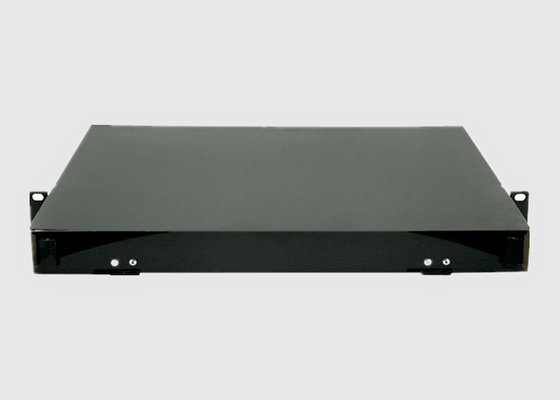

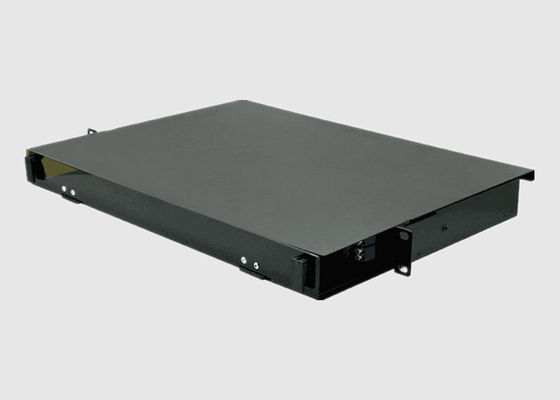

tableau de connexion des fibres de bâti de support de 1U HD avec le panneau de cassette ou d'adaptateur de HD MPO /MTP
Données de base :
1 clôture de bâti de support de RU Ultra High-Density, qui peut loger 12 cassettes de la série MPO des PCs UHD ou panneaux modulaires d'adaptateur de fibre. Elle fournit le système flexible à haute densité pour des arrêts, des connexions, et le raccordement de gestion de fibre dans l'application de centre de traitement des données à maximiser l'utilisation de l'espace de support et à réduire au minimum la surface au sol. Les maisons optiques de clôture de fibre de FHX, organise, contrôle, et protège des arrêts de câble optique de fibre. La clôture 1U loge 3 tiroirs indépendamment coulissants, chaque tiroir peut tenir 4 cassettes d'UHD MPO par défaut.
D'accès principal facile avec la barre articulée de gestion de câble qui assure la protection des cordes aussi bien que de l'étiquetage de correction.
Glissant le tableau de connexions est fourni déchargé et les modules et les plaques adaptrices sont fournis séparément.
Tableaux de connexion des fibres 24 Benefit&Feature gauche :
1. 4 fentes HD dans l'espace 1U
2. jusqu'à 96FO dans le LC/48FO en Sc
3. modulaire avec des plaques adaptrices de MPO, de cassettes d'épissure ou
4. RoHS, PORTÉE et SVHC
5. Datacentre et réseau d'entreprises
6. application d'intérieur
7. accepte les câbles Pré-terminés d'intérieur et extérieurs et les troncs et l'épissure de MTP
Application gauche des tableaux de connexion des fibres 24 :
1. réseau de Datacenter&Enterprise
2. application d'intérieur
3. accepte les câbles Pré-terminés d'intérieur et extérieurs et les troncs et l'épissure de MTP
Paramètres de Specificaiton&Technology :
| Montage du type | Support 19" |
| Unité de taille | 1U |
| Matériel | Acier laminé à froid |
| Logement de la couleur | Noir |
| Application | IP20 d'intérieur |
| Locakble | Non |
| Dimensions (W×D×H dans le millimètre) | 483 (H)×44 (H)×380mm (W) |
| Poids net | 3KG |
| Type s'ouvrant | Glissement du plateau avec l'angle 45° fonctionnant ouvert |
| Type d'Access | D'accès principal |
| Front Cable Management | Porte articulée facultative de baisse-vers le bas |
| Direction d'entrée de câble | Arrière |
| Gestion de câble arrière | 6 entrées de câble |
| Type de fente | Modules de HD et plats de HD |
| Nombre de fentes | 4 |
| Capacité de fibre | 96 dans le LC |
L'information de commande :
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P : Prime : Catégorie A X : Suivez les exigences de client |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 1h01 : 99 2h02 : 98 ...... 50 : 50:50 |
1:1 m x : Suivez les exigences de client |
25:250μM Fiber 09:900μM Loose Fiber |
Sc : SC/UPC SA : SC/APC 00 : ne reliez non |
D : D 1U : J1 2U : J2 |
|||
| Catégorie | Numéro d'accès | Longueur d'onde d'opération | Rapport de accouplement | Longueur de fibre | Type de fibre | Type de connecteur | Dimension | |||
Service de Wuhan Geehe :
1) stabilité environnementale élevée
Basse perte par insertion, perte dépendante de basse polarisation, réflexion lombo-sacrée, et bonne uniformité
2) structure compacte
Petite taille, il peut être directement installé dans un grand choix de boîte de transfert et juste prendre peu d'espace
3) contrôle de qualité strict
Nous garantissons que chaque produit aux mains des clients est sujet à des normes d'essai rigoureuses
4) fil machine de haute qualité
Excellent fil de PVC, bonne force, et ténacité, longue durée de vie
