Détails sur le produit:
|
| Nom du modèle: | Montage de plaquette de fibre optique 1U | La structure: | Acier laminé à froid |
|---|---|---|---|
| Numéro d'adaptateur/porte: | 24 | Type d'adaptateur: | SC Duplex (bleu) |
| Taille: | 1U, 2U, 3U, 4U, 8U | Les ports: | 6, 12, 24, 48, 72,96, 144 |
| Plage de réglage de montage: | 50 mm | Matériau de tôle: | 1.5 mm SPCC (couche noire) |
| Matériau de revêtement: | Couche en poudre | 1U Dimensions (Hxwxd): | 483 × 44 × 230 mm |
| Capacité d'épissure: | 24 fibres | Statut de conformité avec la RoHS: | Conformité |
| Mettre en évidence: | Tableau de connexions du bâti de support 1U,Tableau de connexions de l'adaptateur 1U de Sc UPC,24 tableaux de connexions gauches de bâti de support |
||

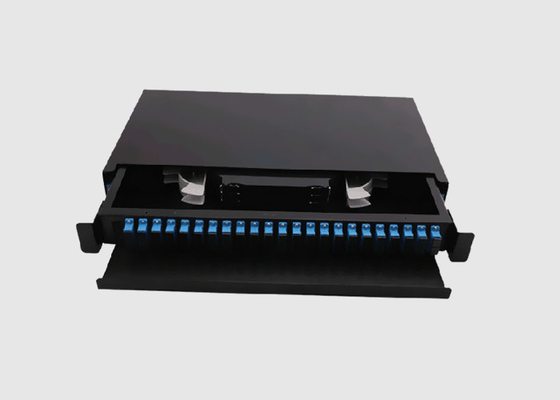

24 ports SC UPC Adaptateur de panneau de patch en fibre optique
Informations de base:
Geehe conçoit et fabrique des panneaux de patch uniques et robustes.Nos panneaux de patch utilisent diverses technologies pour faciliter l'accès et l'organisation: il s'agit notamment des pivots, du glissement sur rails et du glissement facile.Beaucoup de nos panneaux sont également modulaires, pour aider davantage l'utilisateur.
Les panneaux sont de 1U en standard, avec des positions intégrées de fixation des membres de résistance et sont fournis avec un kit de gestion des fibres (FOM) comprenant un support d'épissure, des clips et des glandes de câble.
Panneaux de fibre 24 portsAvantages et caractéristiques:
1) Panneau coulissant pour faciliter les retouches et l'entretien
2) Panneau avant équipé de SC,LC,FC, Adaptateurs
3) Point de connexion pour fixer la cassette en fibre
4) Construction en acier laminé à froid
5) Plateau de jonction fixe
Panneaux de fibre 24 portsApplications:
1) Réseaux de télécommunications
2) FTTH
3) réseaux LAN, WAN, CATV
4) Termination du dispositif actif
5) Vidéosurveillance
6) IPTV
Paramètres de spécifications et de technologie:
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement(Nm) | Le code de conduite de l'entreprise;Le STWC:1310,1490 et 1550 | ||||||||||
| Plage de longueur d'onde du port(Nm) | 1310 ± 40,1490 ± 10 et 1550 ± 40 | ||||||||||
| Perte d'insertion @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformité (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 03 | ||||||||||
| Puissance d'entrée (mW) | 250 max | ||||||||||
| Température de fonctionnement (°C) | -40 à +85°C | ||||||||||
| Température de stockage (°C) | -40 à +85°C | ||||||||||
| Type de fibre | Corning G657A1, 900 μm, 2 mm, 3 mm Tubes lâches | ||||||||||
| Dimensions (L × W × H) (mm) | 100 × 80 × 10,141 x 115 x 18,Sur demande | ||||||||||
* Le connecteur exclusif de la spécification ci-dessus
Spécification du rack de 19 pouces:
| Réservoir de 19 pouces | LGX | ||||||||||
| Configuration | 1U | 2U | 1U | 2U | |||||||
| Dimensions de l'emballage(mm) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 x 125 x 29 | 129 × 125 × 58 | |||||||
| Dimensions de l'installation(mm) | 462.7×11.0 ((4-Φ6)) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 fois 29.2(2-Φ7) | |||||||
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | 35 à | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X | ||
| P: prime A: catégorie A X: Suivre les exigences du client |
13Je vous en prie. 14Je suis désolé. - Je ne sais pas. 232Je vous en prie. |
35:1310/1550 nm | 01Le numéro 01:99 02Je vous en prie.98 Je vous en prie. 50Je suis désolée.50 |
11 m x:Suivre les exigences du client |
25250 μM de fibres 09:900μM Fibre en vrac |
Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00Pas de connexion. |
D:D 1U:J1 2U:J2 |
|||
| Grade | Numéro de port | Opération Longueur d'onde | Ratio d'accouplement | Longueur de la fibre | Type de fibre | Type de connecteur | Dimension | |||
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Barre de fil de haute qualité
Excellent fil de PVC, bonne résistance et ténacité, longue durée de vie
