Détails sur le produit:
|
| Nom du modèle: | OS2 Panneau de patch de fibre | STRUCTURE: | acier laminé à froid |
|---|---|---|---|
| Numéro d'adaptateur/porte: | 24 | Type d'adaptateur: | SC Duplex (bleu) |
| Hauteur: | 1U, 2U, 3U, 4U, 8U | ports: | 6, 12, 24, 48, 72,96, 144 |
| Plage de réglage de montage: | 50mm | Matériau de tôle: | 1.5 mm SPCC (couche noire) |
| Matériau de revêtement: | Revêtement en poudre | 1U Dimensions (Hxwxd): | Pour les véhicules à moteur électrique à combustion |
| Capacité d'épissure: | 24 fibres | Statut de conformité avec la RoHS: | Conformité |
| Mettre en évidence: | Tableau de connexion des fibres OS2,Tableau de connexion des fibres d'adaptateurs de Sc UPC,Tableau de connexions 1U standard coulissant facile |
||

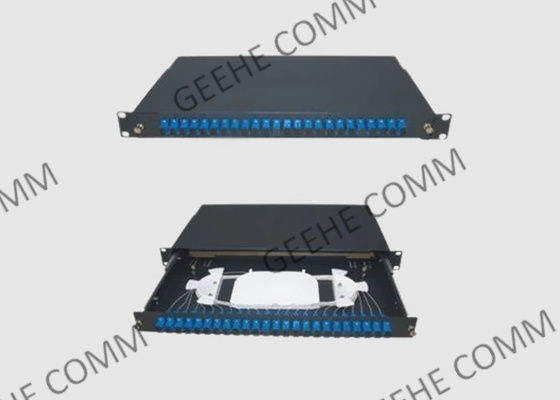

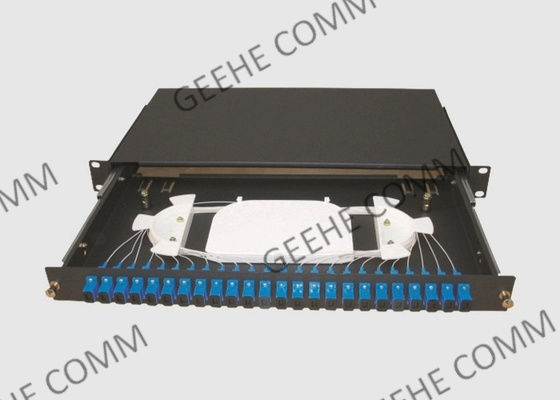

1U panneau de patch en fibre OS2 standard avec adaptateur SC UPC
Informations de base:
Les panneaux de fibre optique sont des boîtiers qui servent de plaque tournante pour le câble à fibre.Un câble de fibre en vrac (multi-fil) entre dans le panneau de patch et chaque fil de fibre est ensuite séparé en fils individuels ou en paires de filsCes chaînes individuelles seront ensuite connectées à des dispositifs électroniques conçus pour communiquer par câble à fibre optique.
Des configurations de panneaux plus grandes peuvent être fournies sous forme de Slide et Tilt. Cela permet une manipulation beaucoup plus facile des configurations de panneaux denses lors de l'utilisation d'adaptateurs SC ou LC.
Jusqu'à 48 cœurs peuvent être confortablement placés dans un seul panneau 1U.
Panneaux de fibre 24 portsAvantages et caractéristiques:
1) Il est livré avec une porte avant coulissante.
2) Les panneaux de patch de Leviton acceptent les câbles de fibre conventionnels et soufflés.
3) Fourni avec un système de gestion des fibres.
4) Disponible déchargé ou préchargé avec la quantité d'adaptateurs requise.
5) Disponible en mode simple et multimode.
6) Les types d'adaptateur pré-chargés disponibles comprennent: ST, SC, FC, LC et MTRJ.
7) Une profondeur minimale de 220 mm.
8) Le panneau avant comporte une bande d'identification du port.
9) Un panneau de patch optique de 19 pouces monté sur un rack.
10) Construit en acier doux avec une finition peinte en noir ou en gris.
Panneaux de fibre 24 portsApplications:
1) Réseaux de télécommunications
2) FTTH
3) réseaux LAN, WAN, CATV
4) Termination du dispositif actif
5) Vidéosurveillance
6) IPTV
Paramètres de spécifications et de technologie:
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement(Nm) | Le code de conduite de l'entreprise;Le STWC:1310,1490 et 1550 | ||||||||||
| Plage de longueur d'onde du port(Nm) | 1310 ± 40,1490 ± 10 et 1550 ± 40 | ||||||||||
| Perte d'insertion @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformité (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 03 | ||||||||||
| Puissance d'entrée (mW) | 250 max | ||||||||||
| Température de fonctionnement (°C) | -40 à +85°C | ||||||||||
| Température de stockage (°C) | -40 à +85°C | ||||||||||
| Type de fibre | Corning G657A1, 900 μm, 2 mm, 3 mm Tube en vrac | ||||||||||
| Dimensions (L × W × H) (mm) | 100 × 80 × 10,141 x 115 x 18,Sur demande | ||||||||||
* Le connecteur exclusif de la spécification ci-dessus
Spécification du rack de 19 pouces:
| Réservoir de 19 pouces | LGX | ||||||||||
| Configuration | 1U | 2U | 1U | 2U | |||||||
| Dimensions de l'emballage(mm) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 x 125 x 29 | 129 × 125 × 58 | |||||||
| Dimensions de l'installation(mm) | 462.7×11.0 ((4-Φ6)) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 fois 29.2(2-Φ7) | |||||||
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | 35 à | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X | ||
| P: prime A: catégorie A X: Suivre les exigences du client |
13Je vous en prie. 14Je suis désolé. - Je ne sais pas. 232Je vous en prie. |
35:1310/1550 nm | 01Le numéro 01:99 02Je vous en prie.98 Je vous en prie. 50Je suis désolée.50 |
11 m x:Suivre les exigences du client |
25250 μM de fibres 09:900μM Fibre en vrac |
Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00Pas de connexion. |
D:D 1U:J1 2U:J2 |
|||
| Grade | Numéro de port | Opération Longueur d'onde | Ratio d'accouplement | Longueur de la fibre | Type de fibre | Type de connecteur | Dimension | |||
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Barre de fil de haute qualité
Excellent fil de PVC, bonne résistance et ténacité, longue durée de vie
